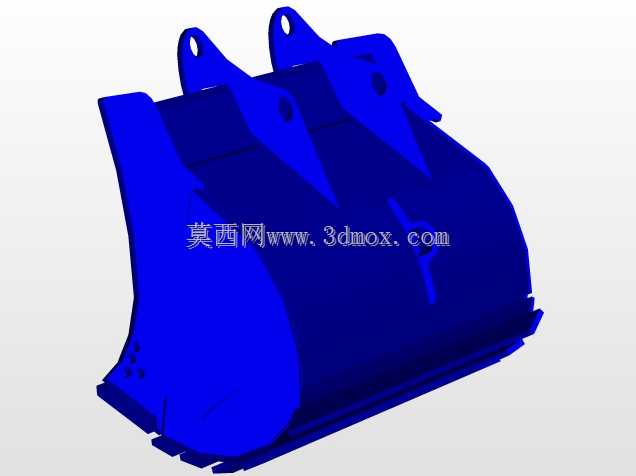

PC300挖掘机铲斗结构三维设计

　　作为工程机械作业端的核心执行部件，这款适配PC300级挖掘机的铲斗，主要面向矿山剥离、土方开挖、基坑作业、散料装卸等高频重载施工场景，是挖掘机完成土石方作业的直接受力构件，其结构合理性直接决定整机作业效率与部件使用寿命。从实际施工反馈来看，该量级铲斗常被用于28-35吨级挖掘机配套，日常作业中需承受物料冲击、摩擦磨损、偏载扭转等多重载荷，因此设计阶段优先考量结构强度与耐磨性能的平衡，避免过度增重导致的动臂负载冗余，同时杜绝强度不足引发的斗体开裂、耳板变形等故障。

　　从结构设计逻辑来看，该铲斗采用经典的弧形斗背+直斗口布局，斗腔曲面按照物料堆积角优化设计，作业时切入料堆的阻力更小，收斗过程中物料能顺着弧面快速充盈斗腔，卸土时斗内残留量极低，不会出现粘斗挂料的情况，尤其适配黏土、砂石、风化岩等常见作业物料。斗体两侧设置加厚侧刃板，边缘做倒角过渡处理，既可以在挖沟作业时修整沟壁侧面，也能抵御侧边物料的挤压摩擦，避免斗侧过早磨穿。斗口位置预留了斗齿安装座，采用卡销式斗齿固定结构，现场更换斗齿无需专用焊接设备，仅用手锤即可完成拆装，大幅缩短停机维护时间，斗齿采用楔面切入设计，尖端做硬化处理，切入致密土层或破碎风化岩时能有效分解阻力，减少斗体受到的冲击载荷。

　　上部的铰接耳板是铲斗与斗杆、连杆连接的核心部位，设计时严格匹配PC300挖掘机的连杆安装孔距，双组耳板平行度控制在行业标准公差范围内，铰接孔内预留了衬套安装位，可配套耐磨铜套或自润滑衬套，减少销轴转动时的磨损，日常打黄油维护时能直接通过预留注油孔完成润滑，无需拆解铰接结构。耳板与斗背的连接位置采用大圆弧过渡焊接，避免应力集中，焊接坡口按照厚板焊接规范设计，焊后整体做去应力处理，杜绝长期重载作业下焊缝开裂的问题。斗底部分采用加厚耐磨钢板，底部设置加强筋条，沿物料摩擦方向布置，既可以提升斗底抗冲击能力，也能减少斗底本体的磨损量，当加强筋磨损到阈值时可直接补焊更换，无需整体更换斗体，大幅降低使用成本。

　　从安装边界来看，该铲斗的铰接孔间距、耳板开档尺寸完全适配PC300机型的连杆机构，安装后不会出现运动干涉，收斗、卸料的全行程中，斗体与斗杆、摇杆之间预留足够安全间隙，不会发生碰撞剐蹭。斗体的整体重心经过优化，在满斗状态下重心靠近铰接点，能减少斗杆油缸的负载，提升举升动作的稳定性，不会出现前端翘头的情况。针对不同作业场景，该结构可灵活调整配置：做纯土方作业时可换装平口斗齿、加装侧护板，提升修整作业的平整度；做碎石作业时可在斗口加焊耐磨块、更换岩石型斗齿，提升抗冲击能力；做散料装卸时可适当加大斗腔容积，提升单次装载量。

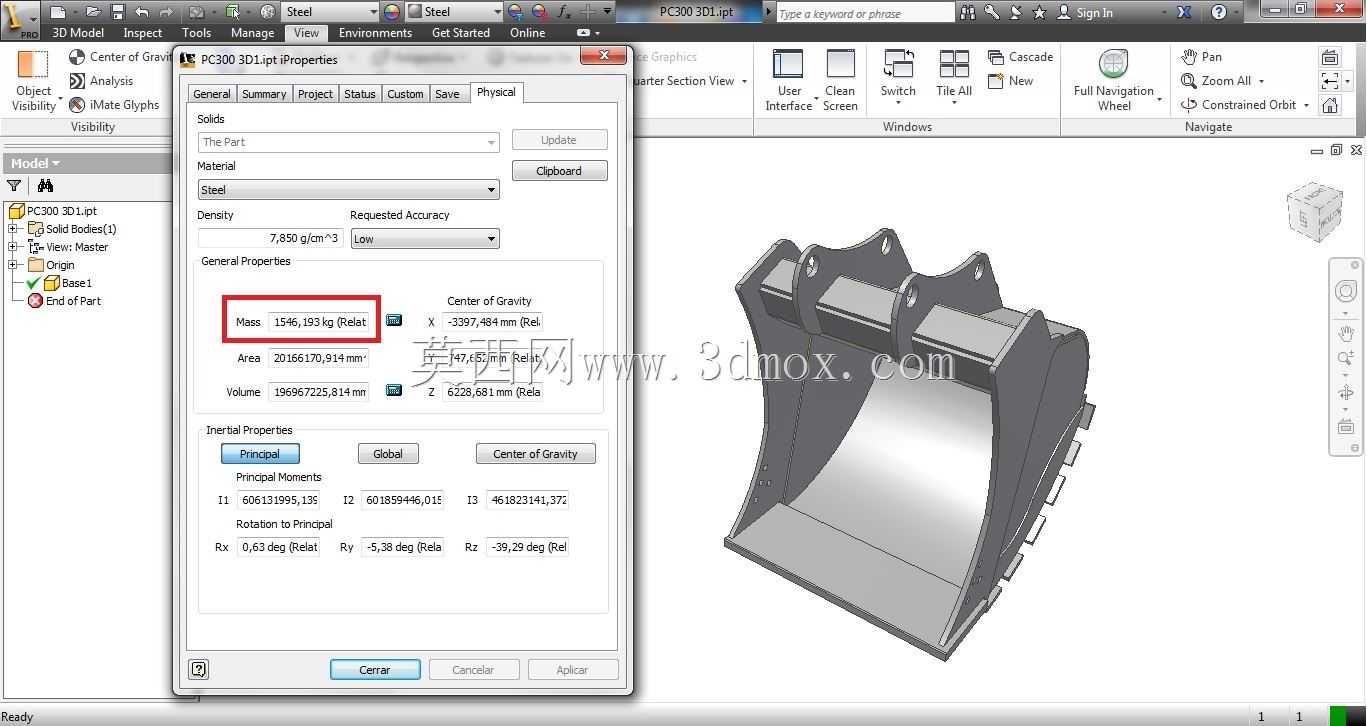

　　建模过程中严格按照实际加工工艺拆分零件，所有板材厚度、焊接坡口、安装孔位都符合实际生产要求，未出现工艺无法实现的理想化结构，导出的模型可直接用于结构受力仿真、加工图纸生成、虚拟装配调试等环节，能帮助设计人员快速验证铲斗与主机的匹配性，也可作为维修替换件的建模参考，避免现场测绘的尺寸误差。在实际选型配套时，技术人员可直接基于该模型调整板材厚度、耐磨件配置，快速适配不同工况的定制化需求，减少重复建模的工作量，提升设计响应速度。
