工程机械双瓣式作业铲斗结构设计

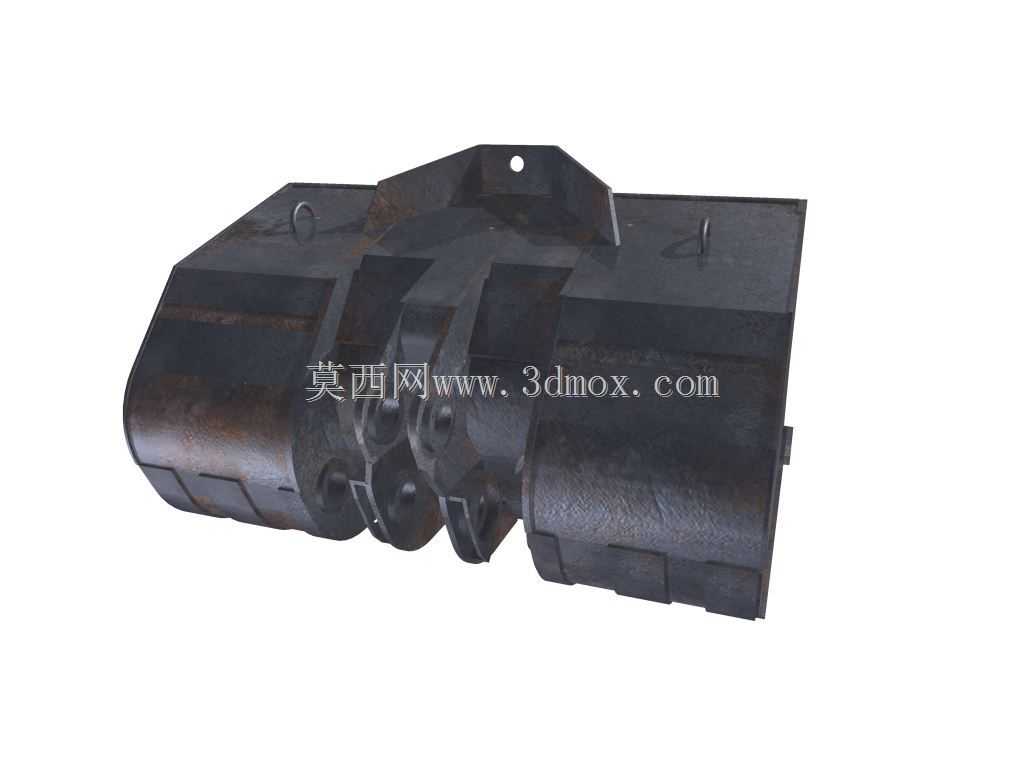

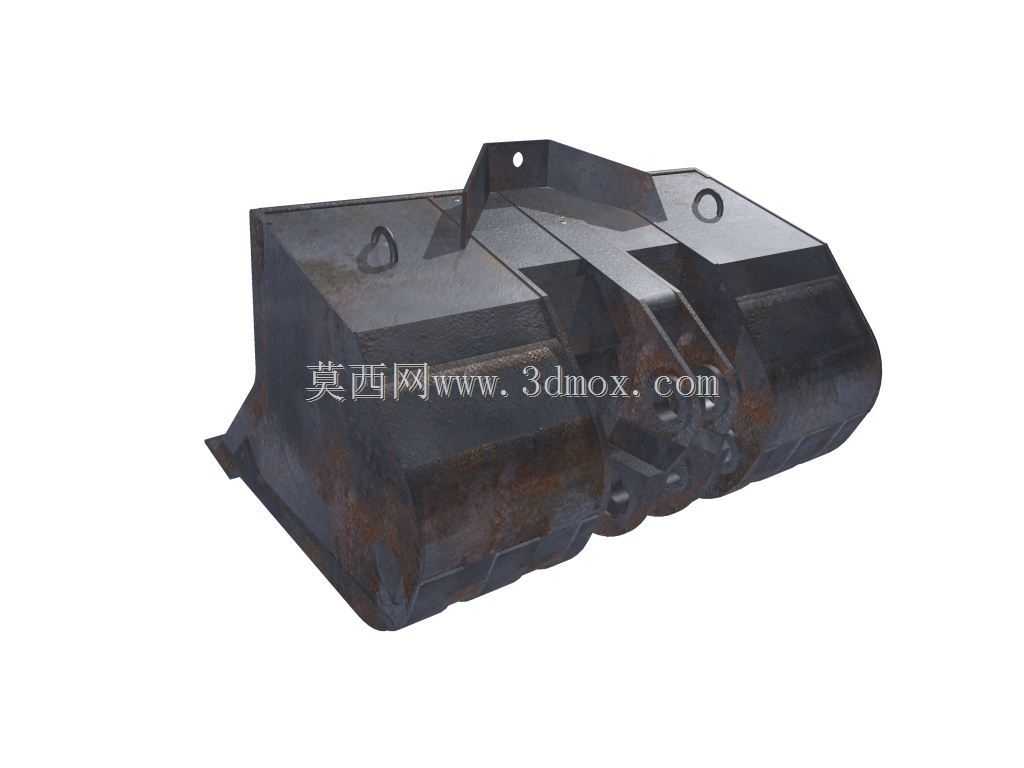

　　在土方施工、矿山剥离、基建场地平整这类作业场景里，铲斗作为直接接触物料的终端执行部件，其结构合理性直接决定整台设备的作业效率与易损件更换周期，很多现场反馈的作业无力、斗体过早开裂、斗齿脱落过快等问题，追根溯源都和铲斗本身的结构设计、受力传递路径规划有直接关联。这款双瓣式结构的铲斗，在设计阶段就针对重载铲装工况做了针对性的受力优化，没有沿用常规单斗腔的对称布局，而是采用双腔并列的结构形式，两个斗腔之间通过一体式铸造的中间铰接筋板连接，顶部的吊装挂耳直接和筋板做一体化成型处理，避免了传统焊接挂耳容易在重载提拉时出现焊缝撕裂的问题。从实际作业的功能逻辑来看，这种双瓣结构在铲装松散堆积物料时，两个斗腔可以分别切入料堆，减少单次切入的阻力，

　　相比同宽度的常规单腔铲斗，插入料堆的水平阻力能降低15%左右，尤其适合在砂石料场转运松散砾石、或者在基建现场铲装回填土这类工况，作业时不需要太大的斗杆挖掘力就能把斗体装满，能有效降低液压系统的负载压力。在结构细节设计上，斗体的侧壁采用了变厚度的耐磨钢板布局，和物料直接摩擦的斗底、侧刃部位厚度比斗身上部高出40%，不需要额外加装可拆卸的耐磨衬板就能保证足够的使用寿命，同时还能控制整体重量，避免斗体过重导致小臂端的负载冗余过大。斗体前缘的斗齿安装座采用了嵌入式焊接结构，齿座和斗唇的贴合面做了铣平处理，焊接时采用多层多道焊的工艺，保证齿座在承受偏载冲击时不会从根部断裂，每个齿座的位置都对应斗腔内部的加强筋，

　　挖掘时的冲击力可以通过加强筋直接传递到斗体后部的铰接耳板，不会在斗唇部位形成应力集中。顶部的安装挂耳做了镗孔处理，孔内预留了耐磨衬套的安装余量，安装时可以根据不同机型的销轴直径选配对应规格的衬套，不需要对挂耳本身做二次加工，挂耳的位置经过重心匹配计算，铲斗满载时的重心刚好落在斗杆铰接点的正下方，提拉时不会出现偏载扭转的情况，能有效保护斗杆和铲斗油缸的铰接销轴，减少销轴的偏磨。从安装边界来看，这款铲斗的铰接孔中心距、挂耳的开档尺寸都适配6吨级小型挖掘机的前端工作装置，不需要对斗杆、连杆结构做任何改装就能直接换装，斗体的最大展开宽度控制在1.2米以内，在狭窄的巷道、市政管网施工的狭小场地里也能灵活转动，

　　不会因为斗体过宽出现刮碰周边构筑物的问题。斗体后部的连杆铰接点位置经过运动学仿真校核，在铲斗收斗、卸料的全行程里，不会和斗杆、摇杆出现运动干涉，卸料时的最大翻转角度能达到45度，粘性物料也能顺利卸出，不会出现粘斗导致卸料不净的情况。很多现场操作人员容易忽略铲斗和作业工况的匹配性，比如用岩石斗去铲装松散土方，不仅作业阻力大、油耗高，还会因为斗体过重导致前端工作装置的磨损加快；而用普通土方斗去作业碎石工况，又很容易出现斗体被砸变形、焊缝开裂的问题。这款双瓣式铲斗的结构强度介于普通土方斗和轻载岩石斗之间，既兼顾了松散物料铲装的低阻力特性，又有足够的结构强度应对偶尔遇到的碎石、硬土工况，适合市政施工、小型土方转运、料场散料装卸这类复合工况使用。在建模过程中，所有的焊缝位置都做了实体化处理，没有用简化的焊缝贴图代替，方便后续做有限元受力分析时可以直接导入模型，在铰接孔、挂耳根部、斗唇拐角这些应力集中的部位，都做了圆角过渡处理，避免直角结构带来的应力集中问题，斗体表面的耐磨层纹理也按照实际的堆焊工艺做了还原，能直观看到耐磨层的覆盖范围，对于做结构优化、易损件寿命分析的设计人员来说，可以直接在这个模型基础上调整板材厚度、筋板位置，快速迭代出适配不同工况的改型方案。
