小型挖掘机前置松土耙属具结构

　　松土耙属于小型挖掘机前端作业属具的一类，主要面向园林绿化、苗圃整理、农田碎石清理、坡面复绿、建筑拆除后的场地细整等工况。相比标准挖斗以铲挖、装载为主，耙状属具的作业逻辑更接近筛分与搂集：多根弯曲长齿插入表层土壤后，随斗杆动作向前拖曳，土粒从齿间漏下，石块、树根、灌木残枝、建筑垃圾则被齿面拦截并归集，减少人工捡拾的工作量。在小型市政养护项目中，这类属具也常被用于清理路肩杂草、整理绿化带种植土，以及在狭窄庭院内对回填土进行浅层疏松。

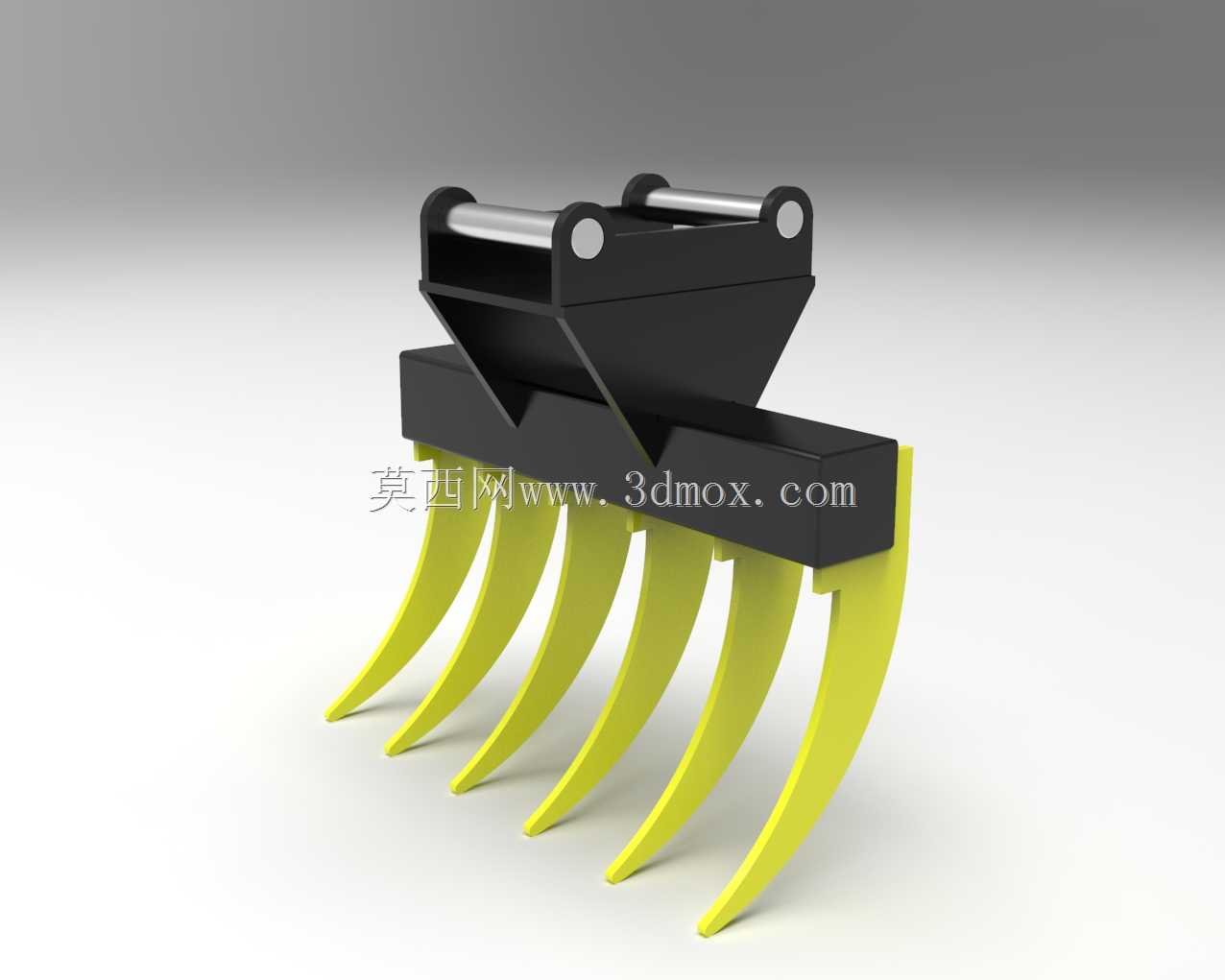

　　该结构的耙齿采用弧形长齿布局，齿尖向前下方延伸，入土时依靠弧面形成渐进切入角度，避免直齿在硬质土中产生过大冲击。齿间留出均匀间隙，既保证土壤能够顺利通过，又能拦截目标尺寸以上的石块和根系。齿体材料选用Hardox600级别高硬度耐磨钢，这类材料在磨粒磨损工况下具有较好的抗划伤和抗表层剥落能力，适合长期接触砂石、混凝土碎块。齿板厚度与截面宽度沿受力方向变化，齿根区域保留较大承载截面，齿尖区域适当收窄以降低入土阻力。

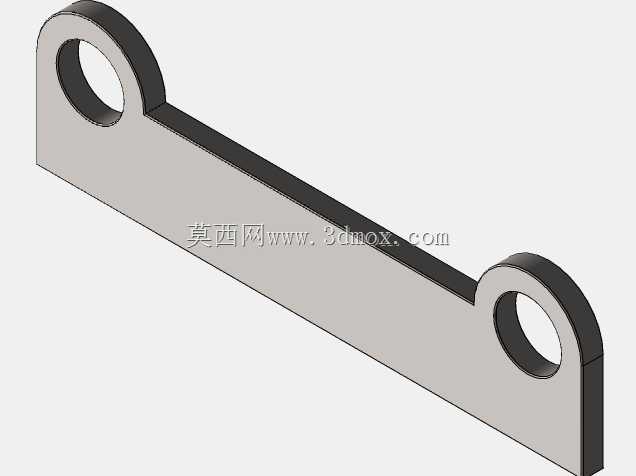

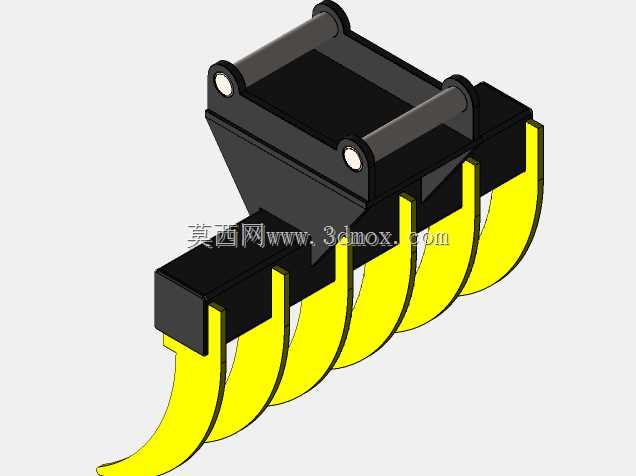

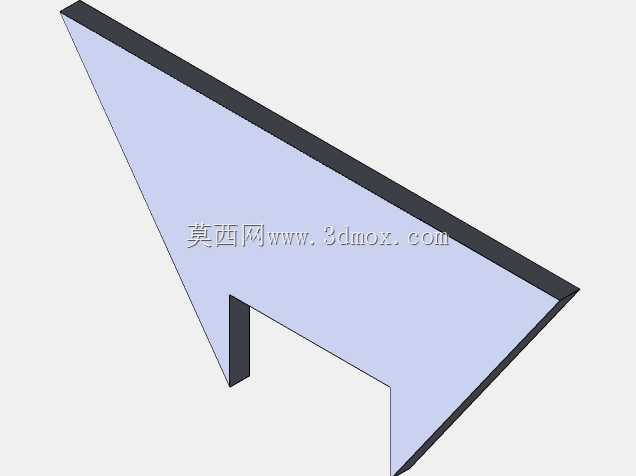

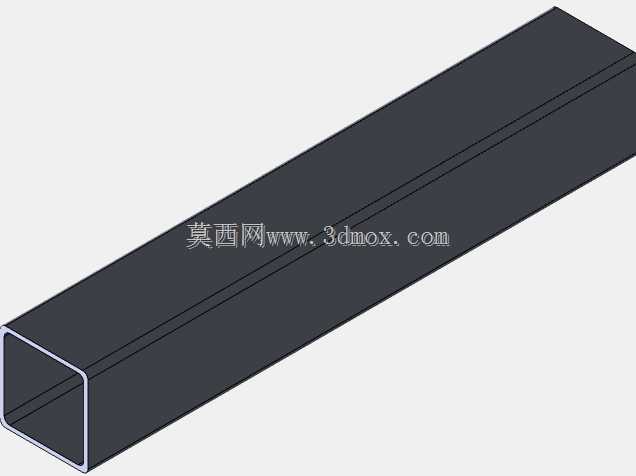

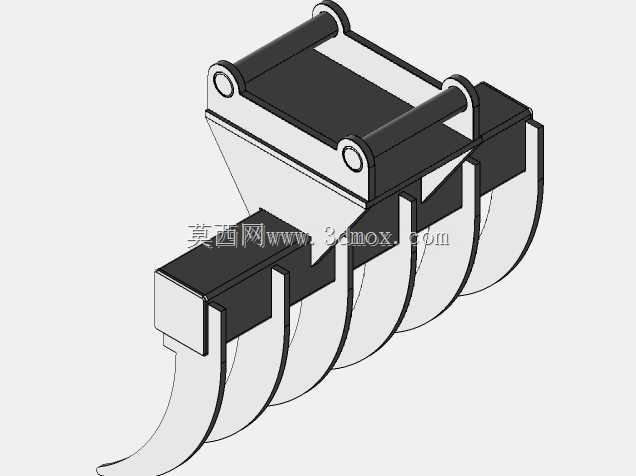

　　上部连接架采用板式焊接结构，两侧立板形成与挖掘机快换或销轴连接对应的铰接边界，横向销轴孔承担属具翻转和拖拽时的主要载荷。立板之间设置顶板与加强筋，将耙齿工作时产生的偏载分散到整个安装架，避免单点应力集中。连接架下方通过横梁与多根耙齿根部相接，横梁既作为齿根定位基准，也承担拖拽过程中的弯矩。整体外形宽度适配小型挖掘机作业半径，在500mm级耙宽下，设备能够在树篱之间、管沟边缘和小型庭院内灵活摆动，不会因属具过宽而限制转向。

　　建模时需要重点控制销轴中心到齿尖的包络范围。该尺寸直接影响挖掘机斗杆在收起、下挖和翻转状态下的干涉情况：当属具完全卷曲时，齿尖不能碰撞斗杆、油缸或快换本体；当属具完全展开时，齿尖应能获得合理的入土角。连接架顶面与销轴孔的相对位置也要结合主机连杆机构校核，保证属具在地面平齐搂耙时，耙齿底面能够接近水平接触土层，而不是仅由齿尖局部受力。

　　齿形曲线是该属具设计的核心。曲线过陡会使入土瞬间冲击增大，司机操作时容易出现整机前倾；曲线过平则耙齿容易在地表滑过，难以切入压实土。合理的弧段应在齿尖处形成较小楔入角，在中后段逐渐过渡到较大承托角，使拖曳过程中石块能够沿齿面向上滑移并被稳定归集。齿尖端部可保留局部加厚或堆焊区域，用于现场磨损后修复；齿根与横梁连接段则应避免尖角焊缝，采用连续焊并控制热输入，减少耐磨钢焊接后的热影响区弱化。

　　实际选型时，耙齿数量和齿间距需要按作业对象调整。苗圃清理希望保留细土并拦截树根，可采用较密齿距；碎石场地筛分则需要更大间隙，以降低拖曳阻力并提高透土能力。该结构在S30级别小型设备上使用时，还应关注属具自重与主机倾覆载荷的匹配，连接架不宜过度加高，以免前端载荷远离销轴中心。配套激光切割件可直接从板材获得齿形轮廓，再通过折弯、焊接和机加工销轴孔完成制造，适合小批量属具生产与维修替换。
