松下MSM042A1E工业伺服电机三维结构

　　在非标自动化产线的运动控制单元选型过程中，小功率交流伺服电机的适配性往往直接决定整套设备的定位精度与动态响应表现，这款松下Minas X系列的小惯量伺服电机，就是面向中低负载高精度传动场景开发的核心执行部件。从实际应用场景来看，这类电机常被部署在3C产品组装工位的精密滑台驱动、小型包装设备的送膜辊传动、点胶设备的三轴位移平台驱动、电子元器件检测设备的分度盘驱动等场景，这类场景普遍要求驱动部件具备响应速度快、扭矩输出稳定、安装占用空间小的特点，能够在频繁启停、正反转切换的工况下保持稳定的输出特性，不会因为负载波动出现转速失准或者定位偏移的问题。

　　从功能特性层面来看，这款电机采用星形绕组配置，额定工况下的扭矩输出可以覆盖1.3Nm区间，最高转速能够达到3000rpm，足够满足大部分中轻载传动场景的动力需求，电机本体集成了动力与编码器接线接口，出线方向采用侧置弯角设计，能够在安装空间局促的设备内部减少线缆弯折半径，避免长期运行过程中线缆因为过度弯折出现芯线断裂的问题。电机的输出轴采用标准圆柱轴带中心孔的设计，既可以通过联轴器直接连接滚珠丝杠或者同步带轮，也可以搭配定制的连接法兰安装小直径的负载转盘，适配不同的传动连接需求，轴端的密封结构可以阻挡车间环境中的金属碎屑、粉尘进入电机内部轴承腔，延长轴承的维护周期。

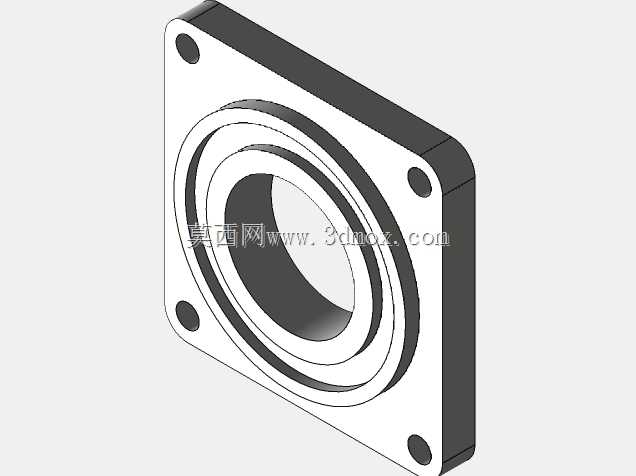

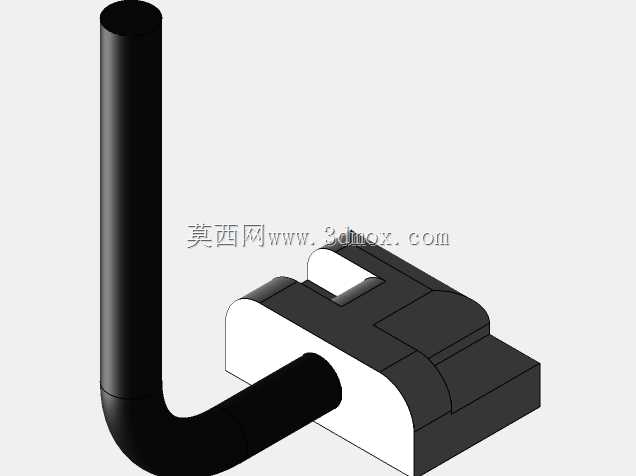

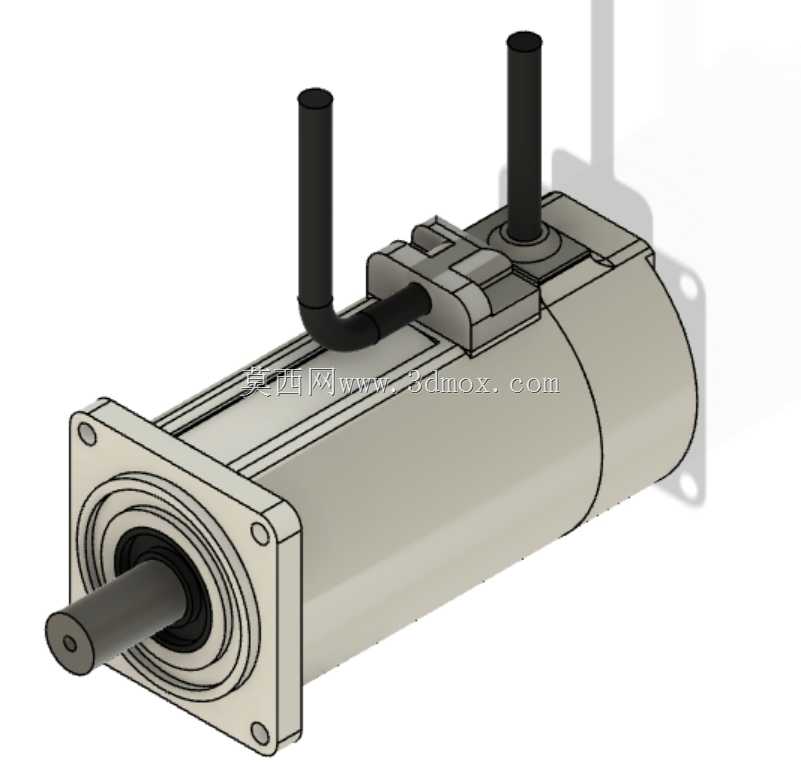

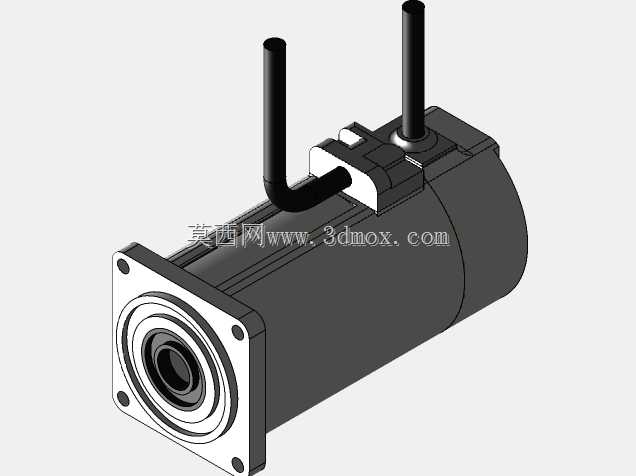

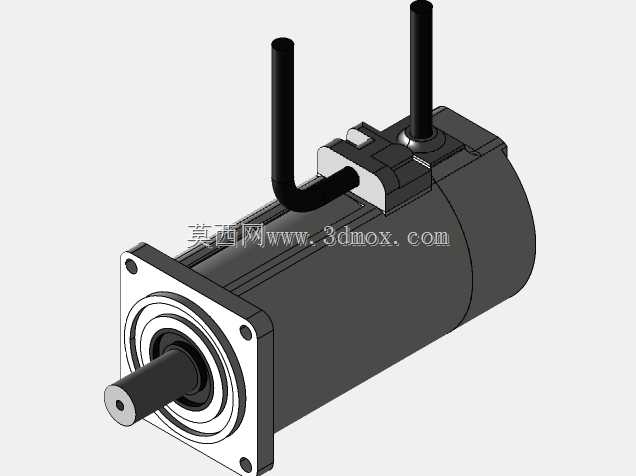

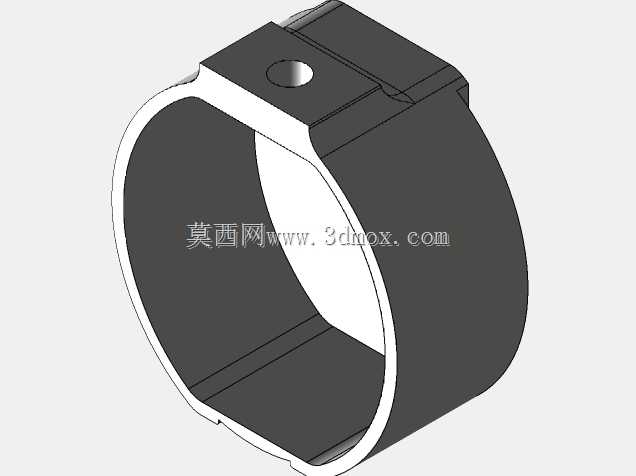

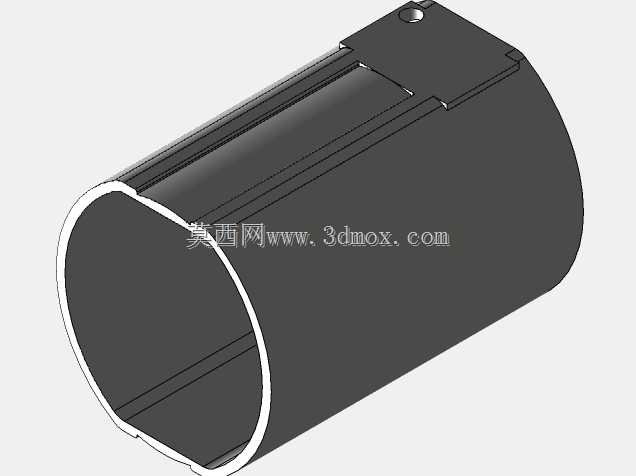

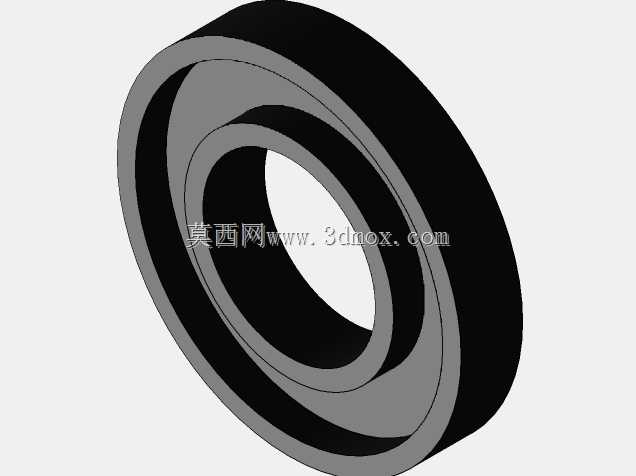

　　从三维建模的设计思路来看，这个模型完整还原了电机的所有安装边界特征：前端的方形安装法兰带有四个对称分布的安装通孔，法兰止口的尺寸精度直接决定电机安装后的同轴度，建模过程中严格还原了止口的配合公差带、安装孔的中心距尺寸，确保设计人员在做整机装配时能够直接调用模型完成安装干涉检查，不需要反复核对二维样本的尺寸参数。电机本体的柱形外壳带有均匀分布的散热筋结构，建模时还原了散热筋的凸起高度与间距，方便设计人员评估电机安装后周边的散热空间是否充足，避免因为周边结构件遮挡散热通道导致电机运行时过热降额。后端的编码器外壳部分还原了安装凸台的轮廓，能够匹配不同规格的制动器、编码器后盖等选配件的安装尺寸，侧置的两个线缆接头分别对应动力线与编码器线，模型中还原了接头的伸出长度与弯折角度，方便设计人员在布线阶段提前规划线缆的走线路径，预留足够的线缆弯曲空间，避免装配时出现线缆与周边结构件干涉的问题。

　　在实际做设备结构设计时，这类小功率伺服电机的安装边界需要重点关注几个维度：首先是法兰安装面到输出轴轴端的伸出长度，这个尺寸直接决定电机与负载连接时的联轴器轴向间隙预留量，如果尺寸核对出现偏差，很容易导致电机轴承受额外的轴向力，长期运行会造成轴承磨损加快、输出轴跳动量超标的问题；其次是电机本体的最大外径尺寸，在设计电机安装座的内孔或者避让腔时，需要在电机外径基础上预留至少2mm的装配间隙，方便安装时的对位调整，也能避免电机运行时的轻微振动导致外壳与安装座产生摩擦异响；另外还要关注电机尾部的编码器部分的突出尺寸，当电机采用卧式安装、尾部靠近设备钣金壁板时，要预留足够的接线操作空间，方便后期维护时插拔编码器接头，不需要拆解周边的其他结构件。

　　从传动匹配的角度来说，这款电机的扭矩输出特性适合搭配导程5mm到10mm的滚珠丝杠，驱动10kg以内的水平负载做往复直线运动，能够实现±0.02mm以内的重复定位精度，如果搭配减速比5:1的行星减速机，还可以进一步提升输出扭矩，适配更大负载的转盘或者传送带驱动场景。建模过程中对电机的所有圆角、倒角细节都做了还原，没有做过度的简化处理，确保模型导入装配环境后，做干涉检查时的结果准确可靠，不会因为模型特征缺失导致实际装配时出现零件碰撞的问题。对于结构设计人员来说，这类准确还原安装边界的电机三维模型，能够大幅减少前期方案设计阶段的尺寸核对工作量，不需要反复对照厂商样本手动绘制电机轮廓，直接调用模型就可以快速完成电机安装座、传动连接结构的设计，提升整体的设计效率，也能降低因为尺寸绘制错误导致的加工件返工风险。
