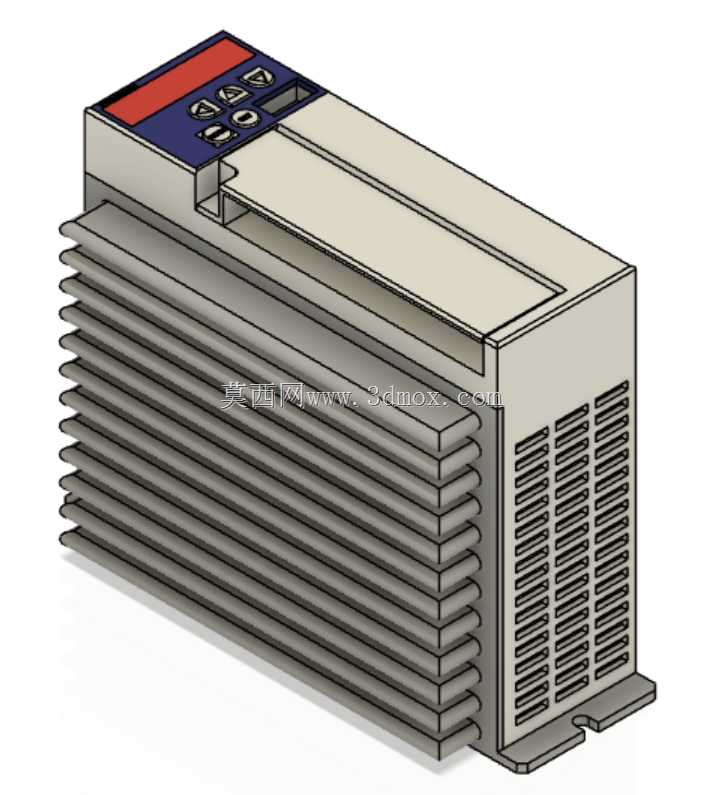

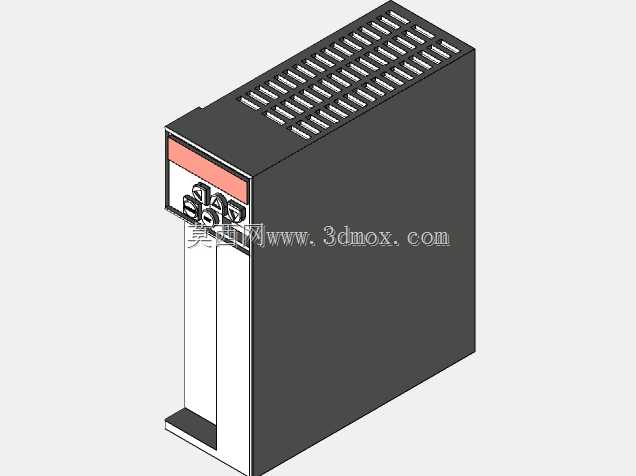

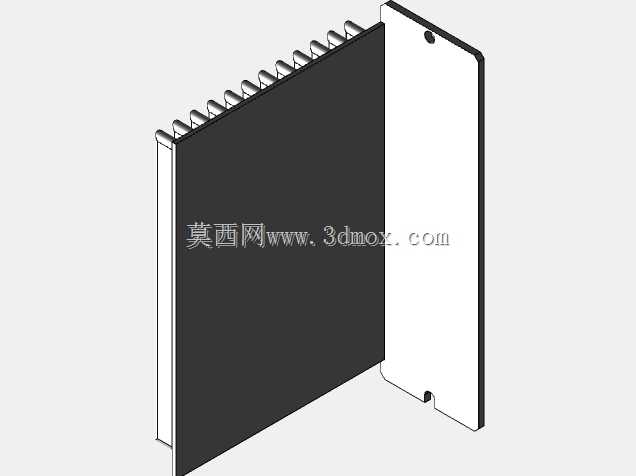

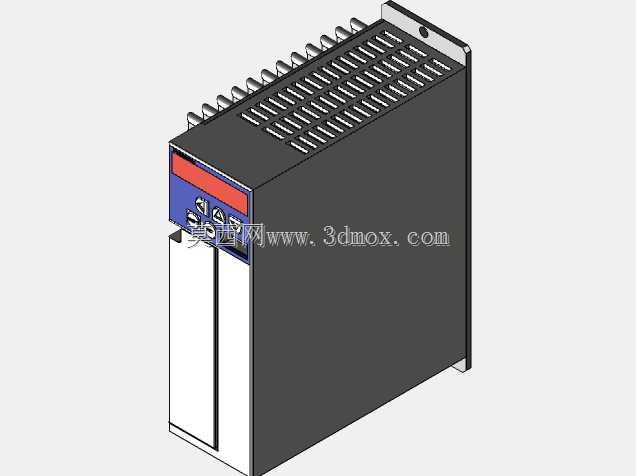

这款伺服驱动器的三维建模,首先要匹配400W级伺服系统的实际安装工况,在自动化产线的点位定位工位、小型机械手关节驱动、电子加工设备的进给轴控制场景里,这类驱动器是伺服系统的核心控制单元,负责接收上位控制器的脉冲或总线指令,转化为伺服电机的驱动电流,同时实时采集电机端编码器的反馈信号,完成位置环、速度环、电流环的三环闭环调节,最终实现负载端的高精度定位与平稳转速输出。建模过程中首先要还原设备的安装边界,底部的安装凸耳预留了标准的螺丝过孔位,孔位间距匹配DIN导轨安装与螺丝直接固定两种常见的工业柜内安装方式,整体壳体的散热筋结构完全按照实物的散热需求设计,侧面的竖向格栅与壳体侧面的横向散热肋条一一对应,保证设备在长时间额定负载运行时,

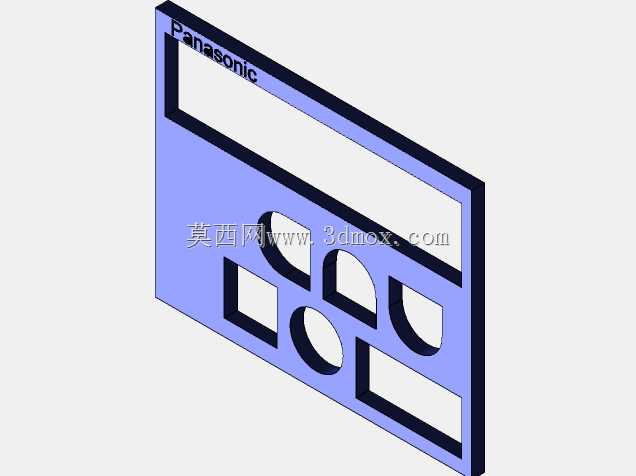

功率器件产生的热量能够通过壳体肋条快速散出,避免过热触发保护停机。前面板的操作区域做了细节还原,顶部的状态显示区、参数设置按键的排布完全匹配实物的操作逻辑,建模时预留了面板与壳体的装配间隙,方便后续做爆炸视图或者装配动画时,能够清晰展示内部PCB板、功率模块、接线端子的分层布局。设备的接线端口区域在建模时做了结构避让,主电源输入、电机动力输出、编码器反馈接口、IO控制接口的位置都按照实际接线的操作空间做了尺寸校核,保证在虚拟装配时,配套的航空插头、接线端子排不会和相邻安装的其他电气元件产生空间干涉。从结构设计的角度看,这款驱动器的壳体采用上下扣合的装配结构,建模时还原了壳体接缝处的卡扣定位结构,顶部的走线槽区域做了下沉式设计,
方便柜内布线时动力线与信号线分开排布,减少电磁干扰对编码器反馈信号的影响。在做设备选型配套的三维布局时,这款驱动器的外形尺寸需要和柜内安装空间预留至少20mm的上下散热间隙,左右相邻元件的间距不小于10mm,避免散热风道被遮挡,影响长期运行的稳定性。建模时对设备的重心位置也做了对应还原,底部安装脚的承重结构做了局部加厚的特征还原,匹配实际设备内部功率模块、电容等较重元件的布局位置,避免虚拟装配做力学仿真时出现重心偏差导致的仿真结果失真。对于做非标自动化设备的电气布局设计人员来说,这个三维模型可以直接导入电气柜的装配文件中,完成柜内元件的排布干涉检查,提前核对接线方向、安装孔位是否匹配,减少现场安装时的改孔、调整位置的工作量。
模型的细节特征还包括侧面的散热格栅的开孔尺寸,每个格栅的通风面积都和实物一致,在做热仿真分析时,可以直接赋予对应的通风率参数,模拟实际运行时的风道走向,验证柜内散热风机的风量是否满足整柜的散热需求。前面板的按键凸起高度、显示区域的凹陷深度都做了1:1的还原,在做设备操作人机工程校核时,可以模拟操作人员接线、参数设置时的操作空间是否充足,避免柜内布局过于紧凑导致操作不便。
- 全部评论(0)
- 模板大小: 3.46 MB
- 售价:5金币
- 下载次数: 36
- 系统要求: STEP / IGES,Autodesk Inventor,Rendering
- 软件分类: 通用机械零部件
