航模动力用外转子无刷电机结构设计

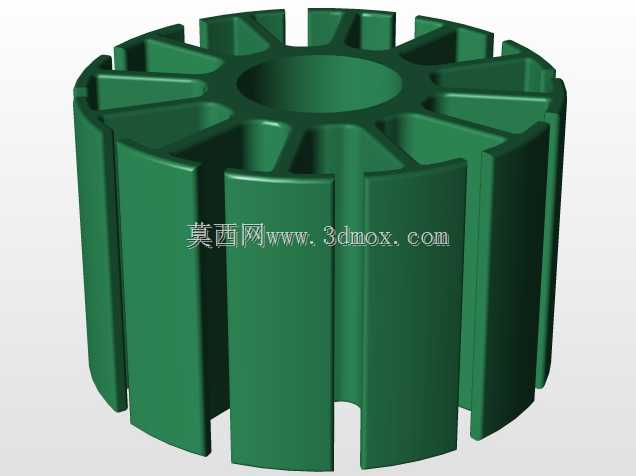

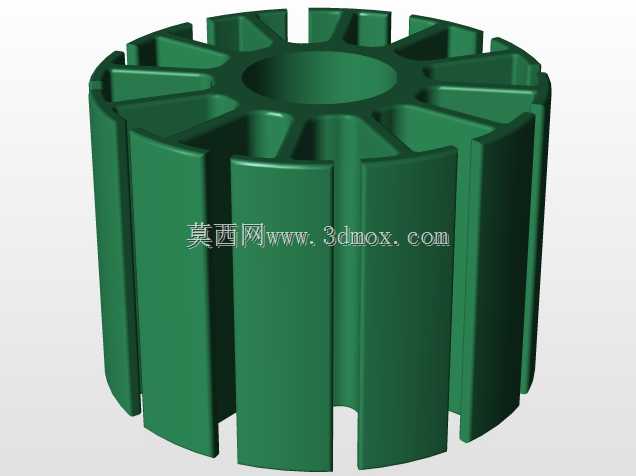

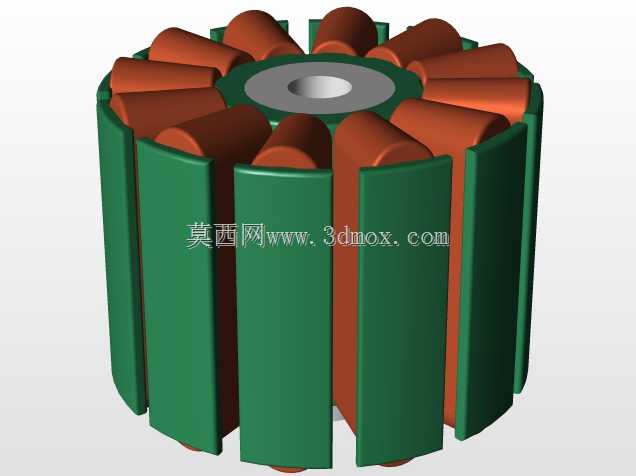

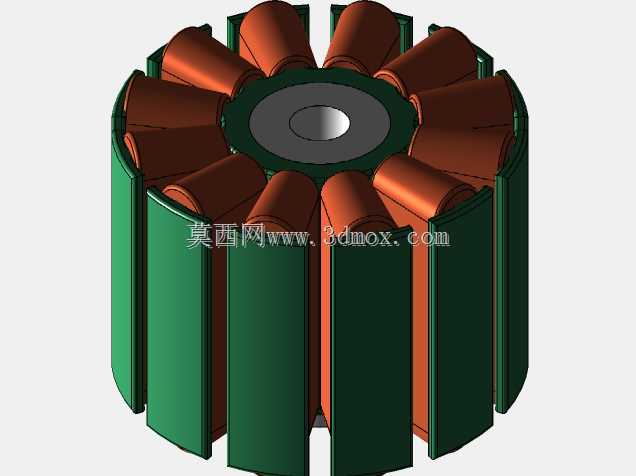

　　这款外转子结构的无刷动力单元，核心适配固定翼航模、多旋翼飞行器的动力输出场景，在SAE航空设计赛事的参赛机型动力匹配中，能够满足100级电动特技飞行器的推力需求，相比同级别有刷动力单元，其能量转换效率高出近四成，长时间大油门工况下的热稳定性表现更优，不会出现有刷结构因碳刷磨损导致的动力衰减问题。从结构设计逻辑来看，采用外转子布局的核心考量是直接将转子壳体作为螺旋桨安装基座，省去了传统内转子结构所需的减速传动组件，既降低了动力传递路径上的能量损耗，也减少了故障点，整体动力总成的重量可以控制得更低，对于对载荷重量极度敏感的航模类产品来说，每减少一克无效重量，都能换来更优的推重比表现。定子绕组内嵌在中心固定基座内，

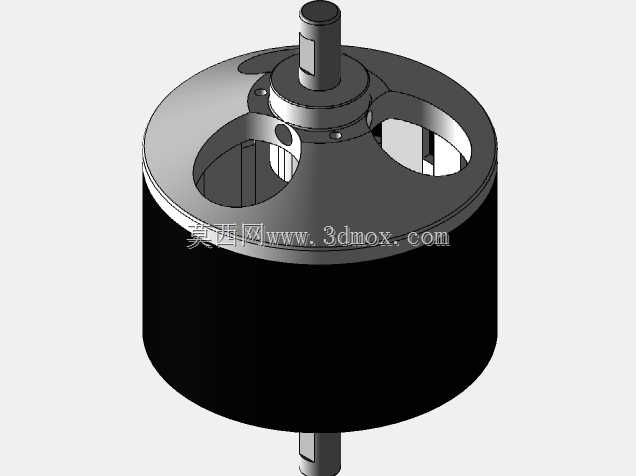

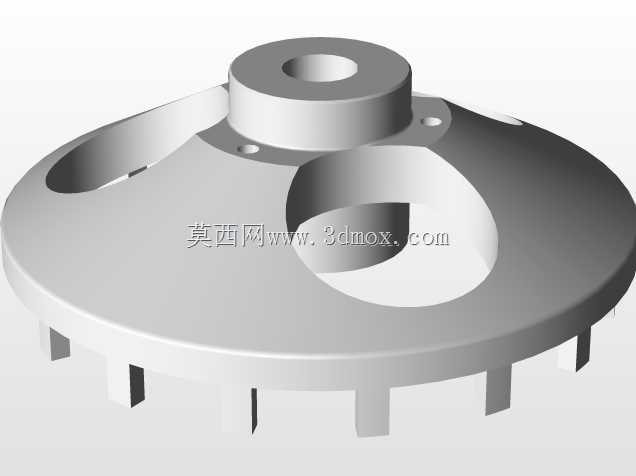

　　基座上下端设置有高精度的轴承安装位，输出轴贯穿定子中心，两端分别伸出转子壳体，上端轴段用于安装螺旋桨锁紧机构，下端轴段用于与机身动力安装座定位固定，这种双出轴的支撑结构，能够抵消螺旋桨高速旋转时产生的径向跳动，避免大拉力工况下出现轴系偏磨的问题。转子外壳采用薄壁圆筒结构，上端盖一体化加工有三个对称的镂空窗口，这些窗口并非单纯的减重设计，一方面能够在转子高速旋转时形成导流风道，直接将定子绕组工作产生的热量通过空气对流带走，无需额外加装散热结构；另一方面三个对称分布的窗口能够平衡转子旋转时的周向动平衡，减少高速运转时的振动传递到机身，避免影响飞控传感器的采样精度。安装边界层面，下端安装基座的定位止口尺寸匹配常规航模动力安装座的标准孔位，

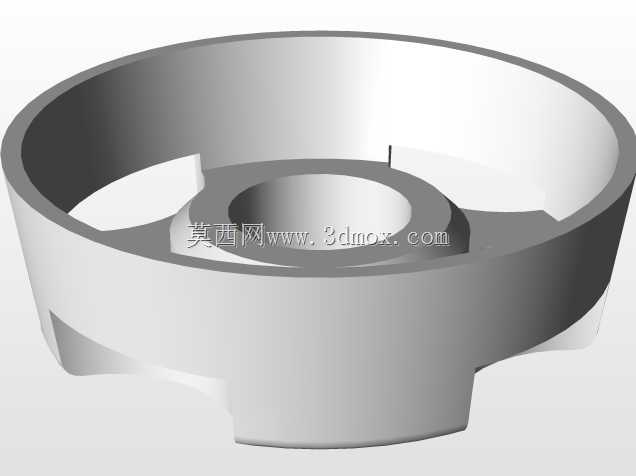

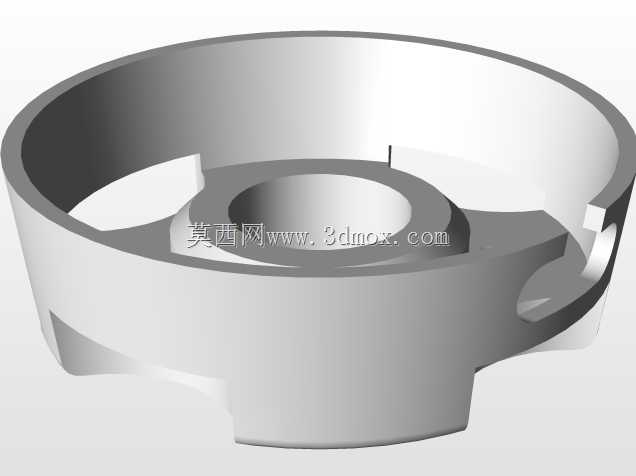

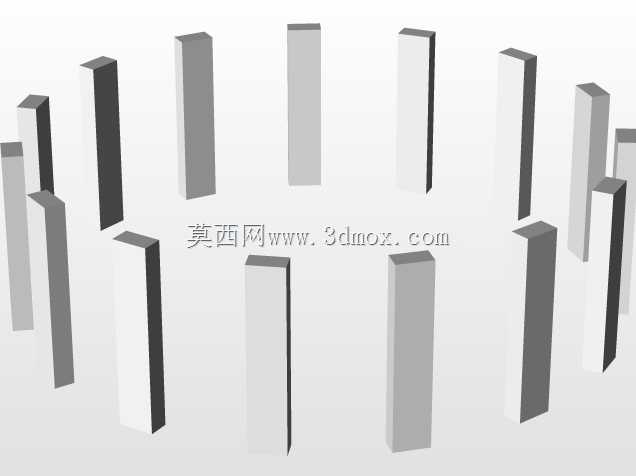

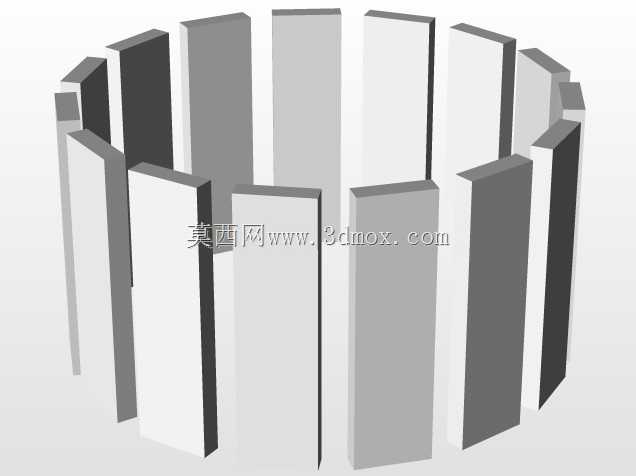

　　安装孔采用周向均布的通孔设计，可以适配不同孔距的机身安装板，无需额外制作转接件；上端输出轴的轴径匹配主流航模螺旋桨的安装孔径，轴端加工有扁位结构，配合锁紧螺母可以完全杜绝螺旋桨高速旋转时出现的打滑松脱问题。实际工况匹配上，这款动力单元适配6S供电规格，在搭配对应尺寸的螺旋桨时，能够输出足够的静态拉力，满足特技航模完成垂直爬升、横滚、特技动作的动力储备需求，绕组的线径与匝数匹配经过多轮迭代调整，既保证了大油门工况下的电流承载能力，也兼顾了中低油门区间的运转平顺性，不会出现低速段的扭矩顿挫问题。结构建模过程中，对转子磁钢的安装槽位做了定位限位设计，每一片磁钢都有对应的卡槽定位，避免组装过程中出现磁钢位置偏移导致的动平衡失效问题，

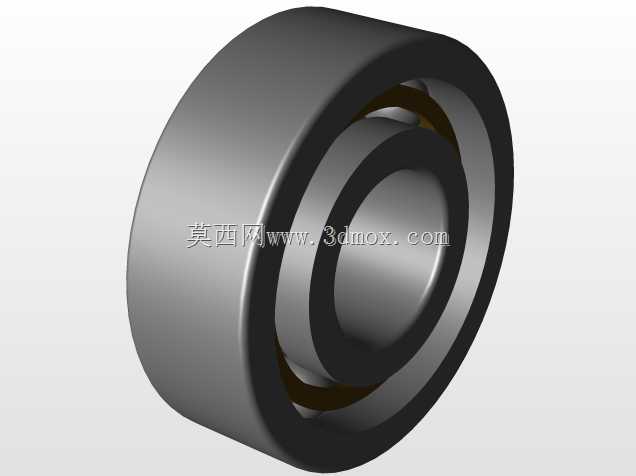

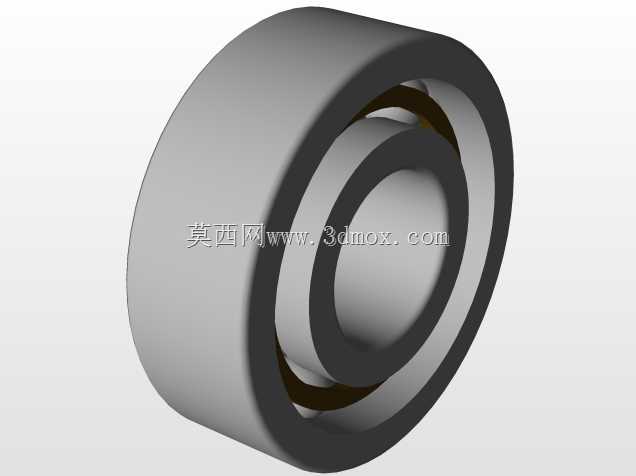

　　端盖与转子筒体的配合采用小过盈配合加定位胶槽的设计，既保证了连接强度，也不会因为过盈量过大导致筒体变形。轴承选型上采用了混合陶瓷轴承，相比普通钢制轴承，其高速运转时的滚动阻力更小，且不会因为定子传导的热量出现润滑脂过早失效的问题，能够适应航模户外作业时的宽温度区间使用需求，从高空低温环境到地面夏季高温暴晒环境，都能保持稳定的运转间隙，不会出现卡滞或者间隙过大导致的异响问题。从应用延伸来看，这款动力单元的结构设计逻辑也可以复用到小型电动无人机、电动滑翔机、甚至小型电动水面航行器的动力系统中，只需要调整输出轴的安装接口与绕组参数，就可以适配不同的电压等级与拉力需求，整体结构的通用性较强，没有采用特殊的非标定制零件，所有结构件都可以通过常规的机加工工艺实现量产，零部件的加工公差要求符合常规精密机械加工的精度范围，不会出现因为精度要求过高导致的加工成本飙升问题。
