2500kVA油浸式中压电力变压器

　　这套三维数模还原的是一台2500kVA容量等级的油浸式中压配电变压器，对应工业现场常见的ABB中压变压器结构形态，主要面向10kV/35kV电压等级的电能变换与分配场景。在工厂总降、园区开闭所、矿山地面变电所、大型商业综合体配电室这类负荷集中的场合，这类设备承担着把电网中压侧电压降至车间低压母线可用等级的核心任务，是供配电链路里不可缺少的一次主设备。

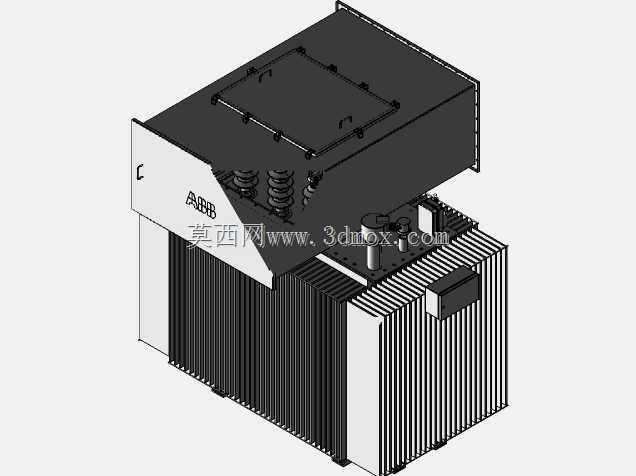

　　从整机布局来看，模型完整呈现了油浸变压器的典型组成：下部为带波纹散热片的主油箱本体，油箱侧壁密集排布的竖向散热翅片是油浸自冷（ONAN）结构的标志性特征。运行时变压器铁芯与绕组产生的损耗转化为热量，加热油箱内部的矿物绝缘油，热油沿散热片内腔上升、在翅片壁面与外界空气完成对流换热后冷却回流，依靠自然循环即可把绕组温升控制在绝缘允许范围内，无需额外配置风机，这也是2500kVA这一容量段在常规环境温度下普遍采用的冷却方式。建模时散热片采用等间距阵列排布，翅片高度、片间间隙都参照真实产品比例，既保证散热面积足够，又控制了整机横向占地宽度。

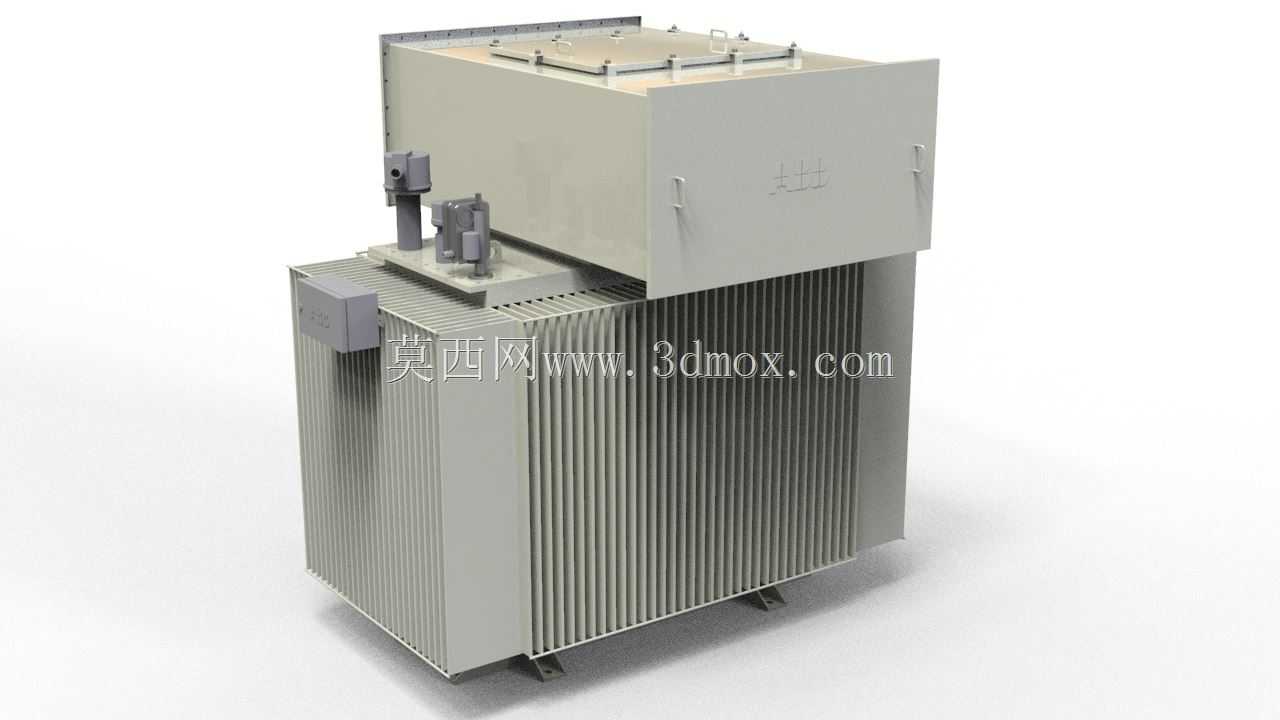

　　油箱顶部布置的是储油柜（油枕），也就是模型上方那个独立的长方体箱体。它通过连通管与主油箱相连，作用是补偿绝缘油随负荷、环境温度变化产生的体积胀缩：油温升高时油面上升进入储油柜，油温降低时油从储油柜补回油箱，从而让主油箱内部始终充满油，减少油与空气的接触面积，延缓绝缘油受潮和氧化。储油柜顶部预留了注油口、呼吸器安装位以及吊攀结构，数模中顶部的盖板、紧固螺栓和起吊吊耳都有体现，方便现场检修时整体吊装芯体。

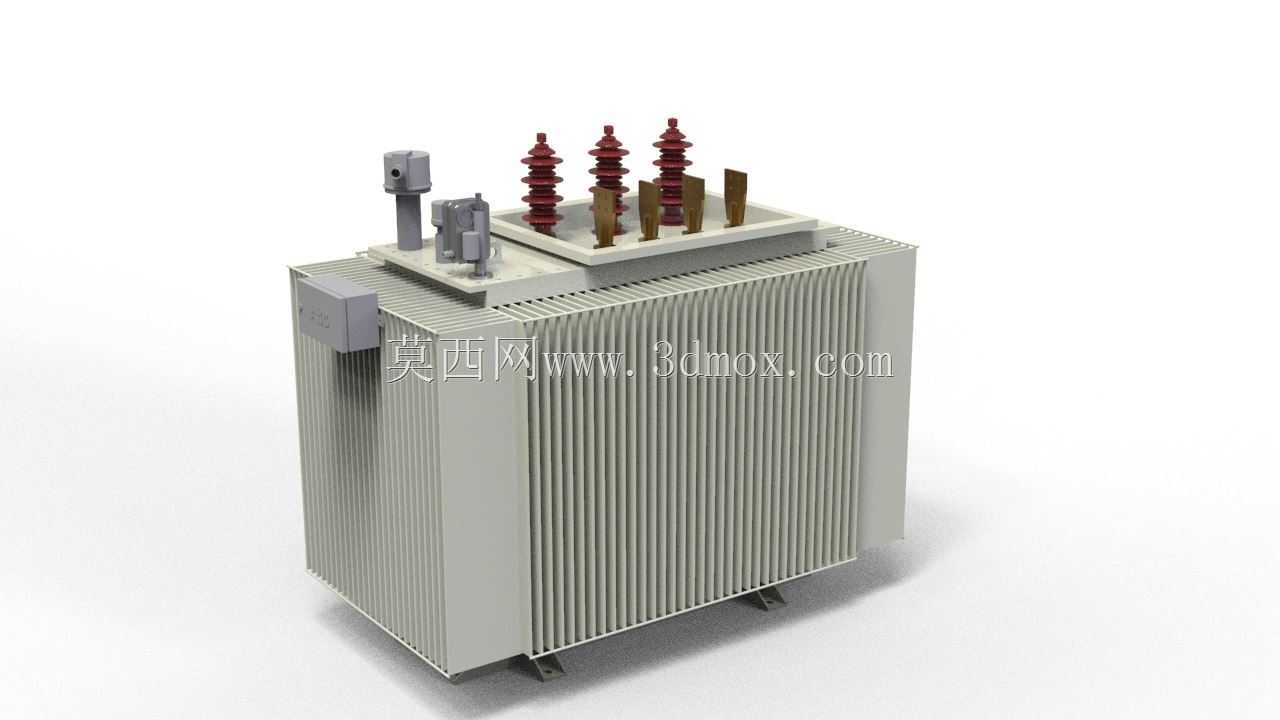

　　油箱顶面还可以看到高、低压绝缘套管的安装位置以及分接开关操作机构。高压套管负责把中压绕组的引出线从接地的油箱内部绝缘穿出并连接到外部母线，低压侧则对应较大电流的出线端子；无励磁分接开关用于在停电状态下小范围调整高压绕组匝数，从而微调输出电压，适配电网电压的波动。模型侧面附带的接线盒/控制小箱则用于汇集温度信号、油位信号等辅助回路，对接变电所的测控保护装置。

　　安装边界方面，这类2500kVA油浸变压器整机重量较大，底部设有型钢底座和安装地脚，数模底部的支撑脚与开孔对应基础预埋槽钢或混凝土基础的固定方式，布置时需要在设备周围预留散热通道——散热片侧要留出足够的空气对流间距，顶部储油柜上方要保留起吊和注油检修空间，正面则要留出操作分接开关、读取油位温度计的巡检通道。在户内配电室安装时还需配套设置储油坑与挡油设施，户外安装则通常落在带卵石层的设备基础上。

　　对于结构设计与选型人员而言，这套数模的价值在于把油箱、散热片组、储油柜、套管、吊攀、底座等部件的相对位置和装配关系完整表达出来，可直接用于配电室三维布置、母线走向校核、检修空间校验以及与高低压开关柜的对接设计；建模过程中对波纹散热片阵列、油箱法兰密封面、顶部起吊点的处理，也为同类油浸式变压器的参数化建模提供了可参照的结构基准。
