天圆地方变径通风导流异形接管

　　这类方形大口转圆形小口的异形导流接管，在车间除尘管网、粉体输送料斗、包装设备集料通道以及通风空调管路里十分常见。现场管路经常遇到方形设备接口与圆形风管无法直接对接的情况，若采用多段弯头、法兰和短管强行拼接，不仅占用安装空间，还会在转角处形成明显涡流，造成压损升高、粉料挂壁和噪声增大。该结构通过连续过渡曲面把矩形入口平顺收拢到圆形出口，使气流在变径过程中保持相对稳定的流向，减少局部死区。

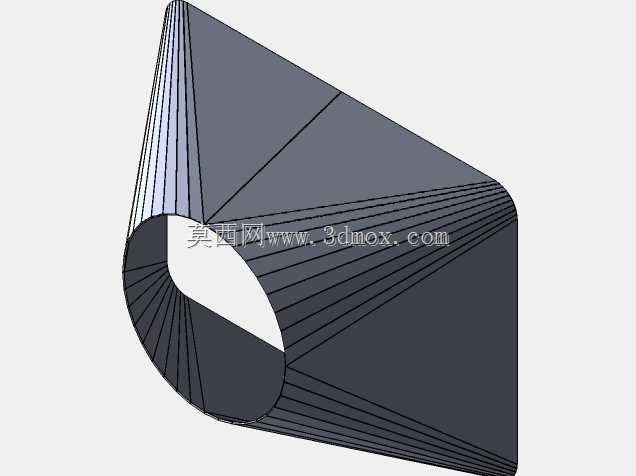

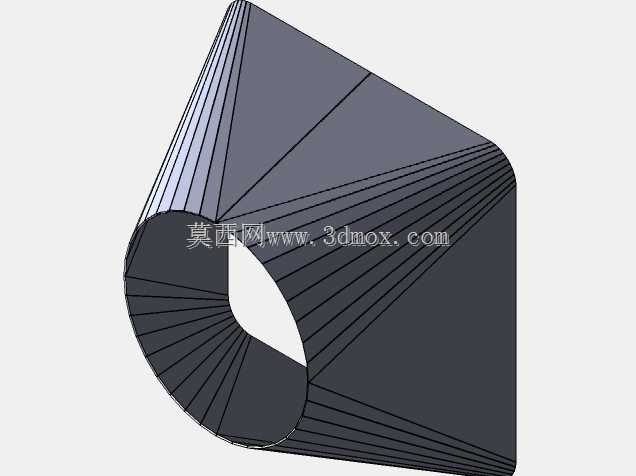

　　从结构处理上看，方形端四个角部不能简单用一张平面直接折到圆口，否则曲面会出现褶皱、拉伸不均或无法展开。建模时需要把圆周按角部和边部分段，角点附近布置较密的引导线，边中部适当放稀，再通过三角分瓣或放样方式形成可展曲面。每一块瓣片都要兼顾折弯方向、拼焊缝位置和板厚补偿，避免下料后出现搭接错位。对于薄板通风件，瓣片间常采用咬边或纵向焊接；对于磨损较大的物料通道，则可在入口侧增加加厚衬板或耐磨层。

　　安装边界首先要确认两端接口的相对位置。方形法兰通常承担与设备箱体、料仓出口或吸尘罩的连接，圆形端则对接圆风管、蝶阀或软连接。设计时不能只看中心高度，还要留出法兰螺栓的扳手空间、保温层厚度以及检修拆卸距离。若管路靠近立柱或桥架，方形大口的对角线尺寸往往比边长更先发生干涉，布置阶段应按最大外轮廓校核。圆形端下方若接阀门，还要保证阀瓣开启方向不与变径段内壁冲突。

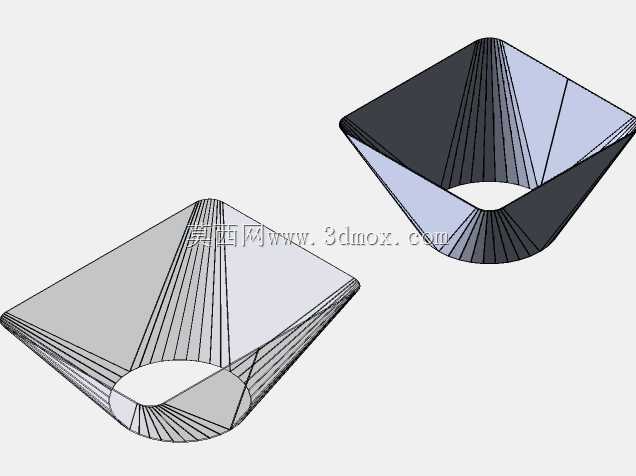

　　功能特性方面，该类接管的核心不是单纯改变截面形状，而是在有限长度内完成流道转换。收缩角过大会使气流急剧转向，颗粒物料容易在方角处堆积；收缩段过长虽有利于降低阻力，却会增加钣金面积和布置难度。工程中常根据输送介质调整锥度：清洁空气可采用较紧凑的结构，含尘气流或粉料则倾向放缓过渡，并在方端四角设置圆滑导面。模型表面呈现的分瓣线也对应了实际制造逻辑，既能指导激光下料后的卷制折弯，也便于在工程图中标注焊缝和板厚。

　　在料仓或称重包装场景中，该件还承担集料导向作用。方形大口便于覆盖设备出料区域，圆形小口则方便与后续输送管密封连接。若物料有搭桥倾向，内壁应避免突兀台阶，法兰连接处也要做到内表面齐平；用于除尘系统时，接管内部风速需按管径变化逐级校核，防止入口风速不足造成粉尘沉降。对于需要频繁清洗的食品、医药工况，边角过渡还应进一步加大圆角，并优先采用连续焊后打磨，减少残留缝隙。

　　三维建模时应先锁定两端接口尺寸、中心距和偏心关系，再决定是否采用同心过渡。同心结构制造简单，但当设备接口与管路中心线不在同一轴线时，偏心天圆地方更能适应现场，不过偏心侧曲面会出现不对称拉伸，展开尺寸必须按中性层复核。板厚较厚时，方圆两端的装配面要分别处理焊接余量和法兰贴合面；薄板件则要控制焊接变形，必要时在方端增加折边或拉筋。整体来看，该模型把抽象的管路转换关系落实为可制造的分瓣壳体，可直接用于通风除尘、物料输送和设备接口改造中的结构方案校核。
