电磁辅助制氢用螺旋线圈电解反应装置

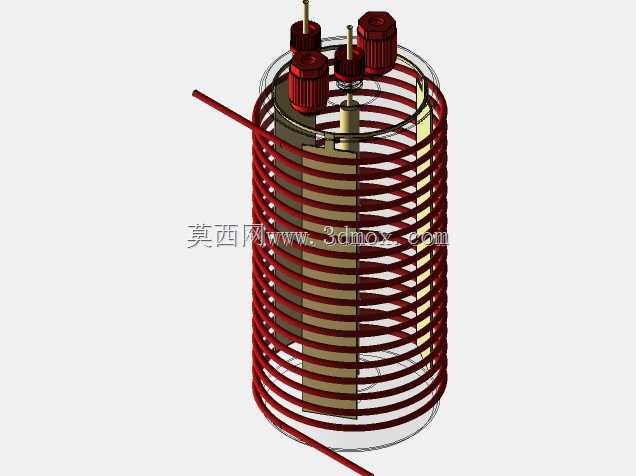

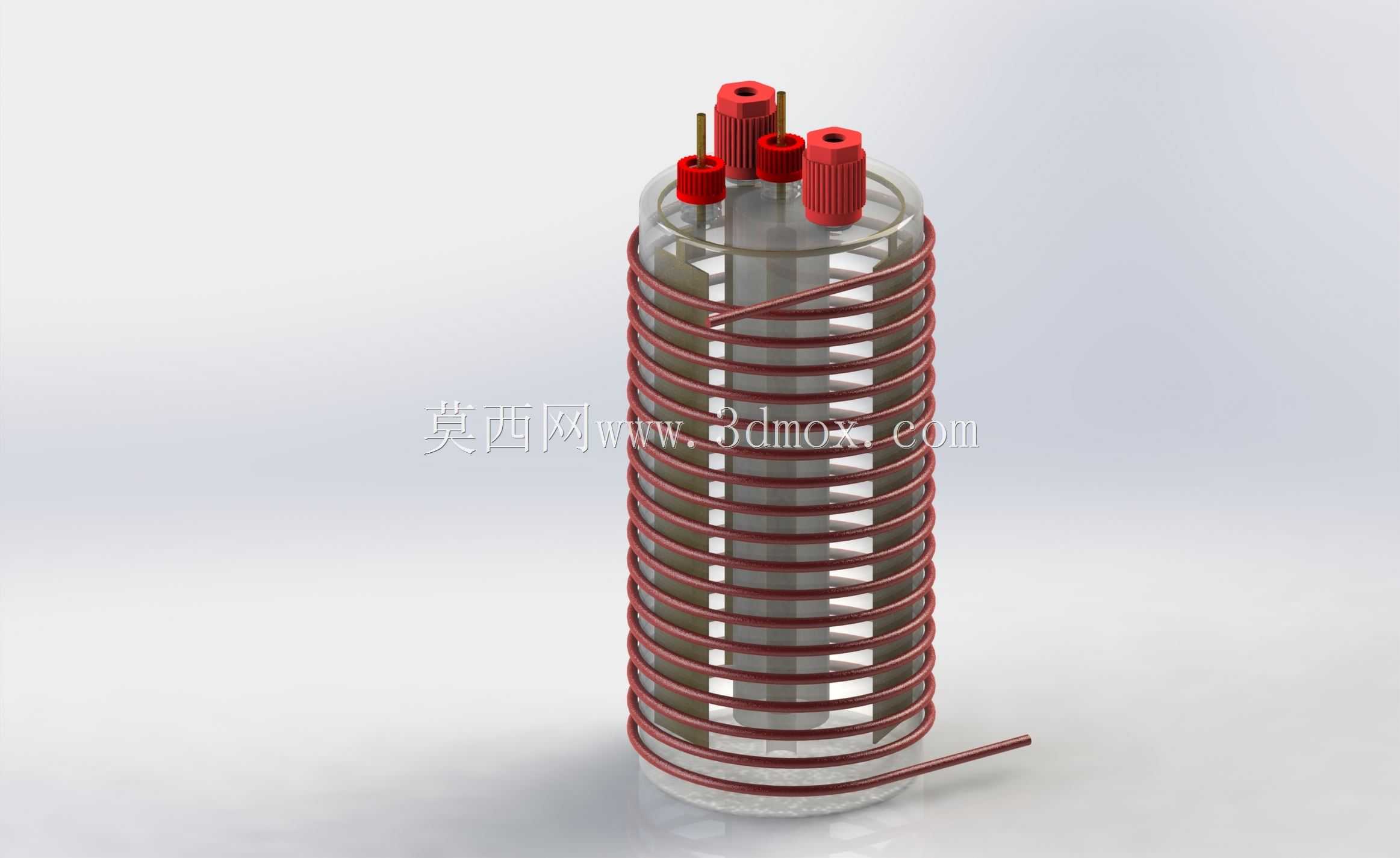

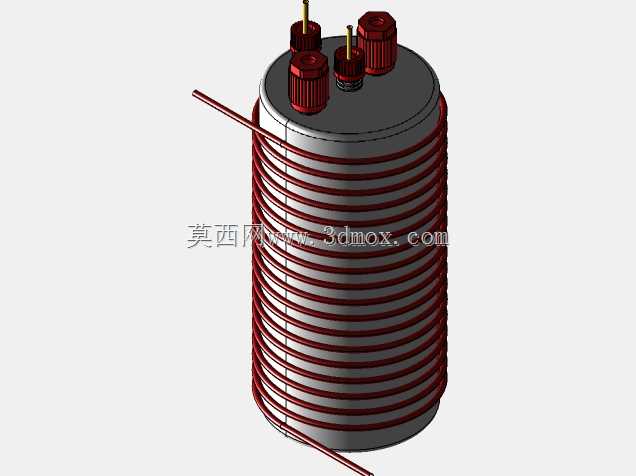

　　在绿氢制备的实验研发场景中，常规碱性电解或PEM电解的极板区域传质效率、气泡脱附速率一直是影响小试阶段能耗数据测试的核心变量，这套带螺旋励磁线圈的电解槽结构，正是面向实验室电磁辅助电解制氢的机理验证场景开发的专用反应装置。从结构布局来看，装置核心反应区采用立式圆柱腔体设计，透明外筒采用耐碱硼硅玻璃材质，既满足实验过程中气泡生成、上升过程的可视化观测需求，也能耐受电解过程中60-80℃的工作温度区间与常规碱性电解液的腐蚀。缠绕在反应腔外侧的红色螺旋线圈采用耐高温漆包铜线绕制，线圈匝间距保持均匀一致，通电后可在腔体内部形成沿轴向分布的稳定匀强磁场，通过洛伦兹力驱动电解液内部产生微对流，削弱极板表面的气泡附着层厚度，降低电解过程的欧姆压降，这也是该结构区别于常规无场电解槽的核心功能特性。

　　设计过程中，线圈的绕制直径与反应腔外径保持2mm的均匀间隙，既避免线圈直接接触腔体外壁导致的散热不畅，也能尽可能缩减气隙距离，提升磁场利用效率；线圈两端预留足够长度的接线端，可直接连接外部直流励磁电源，支持0-200mT区间的磁场强度连续调节，匹配不同电解液浓度、电流密度下的实验参数需求。腔体顶部的三个红色旋钮式密封接头，分别对应阴极极板接线、阳极极板接线与电解液注排口，接头采用聚四氟乙烯密封垫，可实现0.15MPa以内的微正压密封，满足小试过程中气体收集的压力要求，同时支持快速拆装，方便实验结束后对极板、腔体内部进行清洗维护。

　　从安装边界来看，整套装置的立式圆柱结构外径控制在120mm以内，整体高度不超过220mm，可直接放置在常规实验室通风橱内的实验台面上使用，底部无需额外固定支架，依靠自身平底结构即可保持稳定；腔体顶部的接头均采用向上引出的布局，接线、管路连接操作时不会与外侧线圈产生干涉，线圈的两个引出端从腔体侧下方水平伸出，可沿台面走线连接电源，避免引线弯折导致的漆包线绝缘层破损。结构建模过程中，极板组件采用叠片式布局，极板间距固定为8mm，极板表面做了粗糙化处理的结构预留，可匹配不同催化涂层的极板安装需求，极板与顶部接线柱之间采用弹性压接结构，无需焊接即可实现可靠导电连接，方便实验过程中快速更换不同材质、不同催化负载的极板进行对照测试。

　　实际使用场景中，这套装置可直接接入实验室常规的电解水制氢测试回路，配合气体流量计、电化学工作站即可完成不同磁场强度下的极化曲线、法拉第效率、能耗数据测试，相较于常规无磁场的电解槽测试装置，该结构可在不改动极板、电解液配方的前提下，单独验证磁场对电解过程的增益效果，为后续放大版电磁辅助电解槽的结构设计提供基础实验数据支撑。建模时对线圈的螺旋升角、匝间距离做了参数化关联，调整参数即可快速生成不同线圈匝数、不同磁场强度的对应结构，腔体壁厚、极板间距等参数也保留了可编辑的设计特征，方便研发人员根据自身实验需求快速调整结构尺寸，无需从零开始重建模型。
