浮动式打孔通风刹车制动盘结构设计

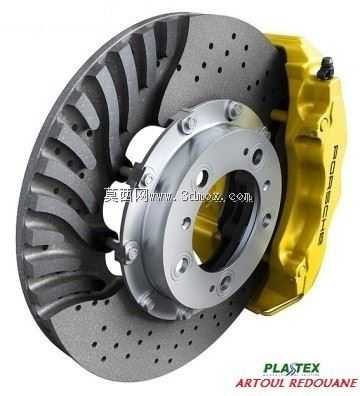

　　这套制动盘结构针对乘用车辆高性能制动场景开发，适配赛道日使用、激烈驾驶工况以及日常重载通勤的制动需求，区别于常规一体铸铁刹车盘，采用分体浮动式结构设计，从根源上解决持续重刹下的热膨胀形变问题。日常道路行驶中频繁红绿灯启停、长下坡持续制动，或是赛道工况下连续重刹产生的高温，会让常规一体刹车盘出现热翘曲，引发制动踏板抖动、制动力矩波动，而浮动结构允许制动摩擦环与中心安装帽之间存在微小的径向与轴向窜动量，热胀冷缩产生的形变可以通过连接结构的间隙释放，不会将形变应力传递到轮毂安装端，从结构层面降低制动抖动的概率。

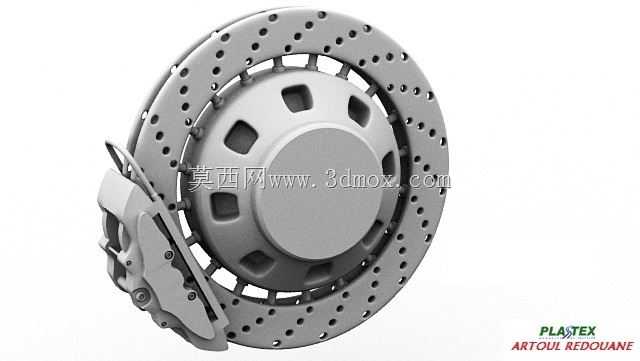

　　摩擦工作面采用交叉排布的钻孔设计，并非单纯的外观装饰，钻孔的核心作用有三点：一是快速排出制动片与盘面摩擦产生的磨屑，避免磨屑在摩擦副之间堆积形成磨粒磨损，拉长制动片与盘体的使用寿命；二是在盘面高速转动时，钻孔可以扰动周边空气，带走摩擦产生的热量，提升连续制动下的热稳定性；三是雨天行驶时，钻孔可以快速破除盘面水膜，避免水滑效应导致的初段制动力衰减，缩短湿滑路面的制动响应时间。盘体内部设计有径向通风道，空气从盘体中心区域进入通风道，在离心力作用下从盘体外缘甩出，形成持续的空气对流换热通道，相比实心盘，通风结构的热容量与散热效率提升40%以上，能够承受更长时间的连续制动工况，减少热衰退出现的概率。

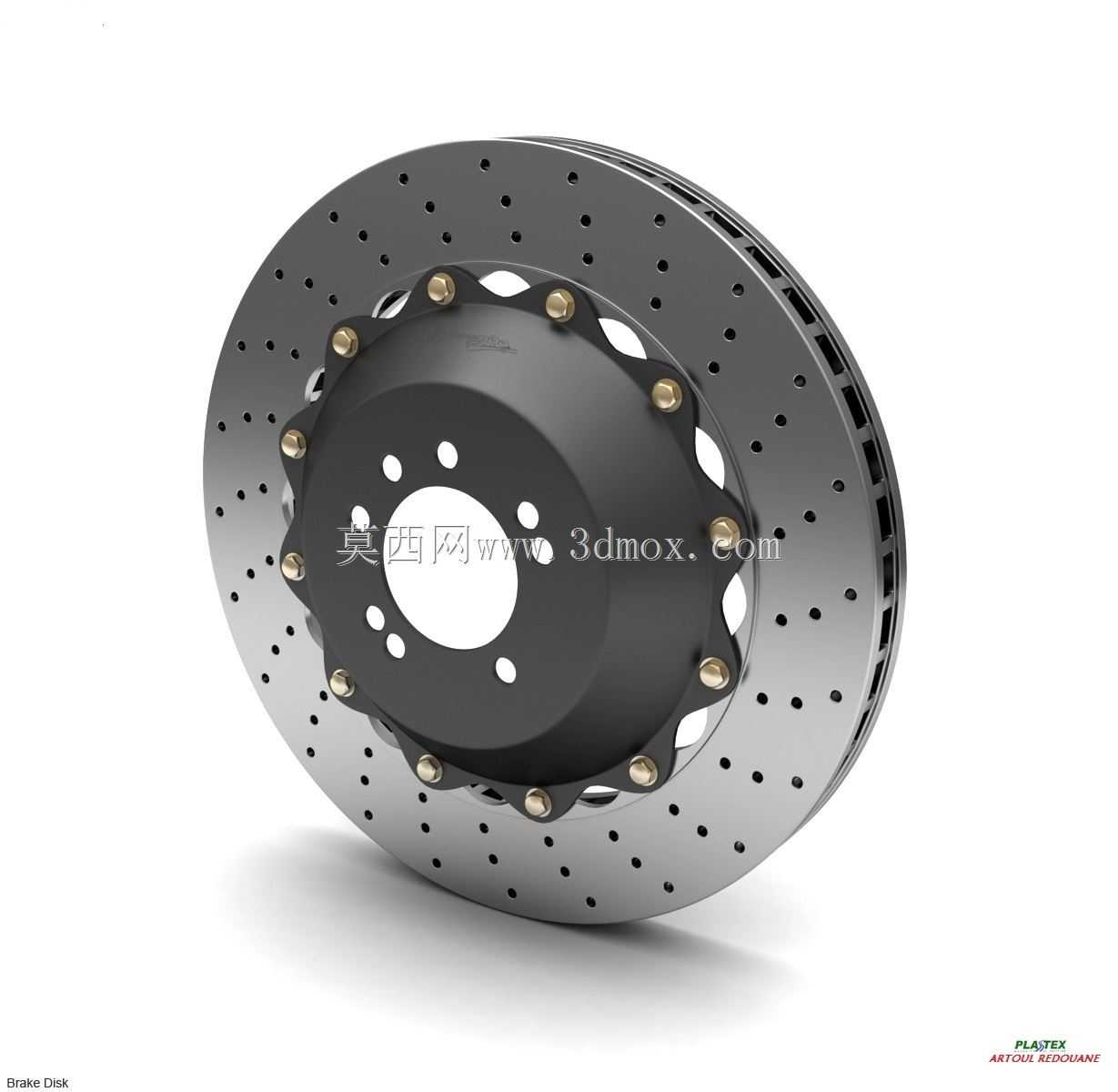

　　中心安装帽采用高强度铝合金材质加工，相比同尺寸铸铁中心帽减重超过60%，有效降低了簧下质量，对于提升悬挂响应速度、改善轮胎抓地表现有直接帮助。连接摩擦环与中心帽的紧固件采用带浮动衬套的专用螺栓，衬套采用耐高温合金材质，既可以保证两者连接的可靠性，又能预留出足够的热膨胀窜动间隙，避免高温下连接结构出现卡滞。摩擦环采用高碳铸铁材质铸造，碳元素占比经过反复调校，既保证了足够的摩擦系数，又具备良好的抗热裂纹性能，盘面经过精加工做了动平衡校正，出厂前的端面跳动量控制在0.02mm以内，避免装车后出现高速制动抖动的问题。

　　安装边界方面，中心帽的安装孔位按照对应车型的轮毂轴承参数设计，孔位分布圆直径、中心定位孔尺寸、安装面平面度都严格匹配原厂轮毂的安装基准，不需要额外加工转接部件就可以直接替换原厂同规格刹车盘，摩擦环的外径、厚度参数匹配对应型号的制动卡钳与刹车片，安装时不需要改动卡钳安装支架的位置，替换安装的适配性较强。设计过程中针对不同工况下的受力做了有限元校核，在1.2g制动减速度的极限工况下，盘体最大应力远低于材料的屈服强度，连续10次全力制动的盘面最高温度控制在材料相变温度以下，不会出现盘面退火导致摩擦系数骤降的问题。

　　实际装车使用中，这套制动盘的初始制动力释放线性，不会出现突兀的制动力跃升，日常驾驶时脚感容易控制，激烈驾驶时连续重刹的脚感一致性较好，不会因为温度升高出现踏板行程变长的问题。钻孔设计在日常使用中需要注意定期清理孔洞内积存的刹车片磨屑，避免磨屑在孔洞内烧结形成硬点，导致制动时出现异响。浮动连接结构的衬套采用免维护设计，不需要额外加注润滑脂，正常使用工况下的使用寿命与常规铸铁刹车盘相当，不会因为浮动结构增加额外的维护成本。
