嵌入式数显LCD面板电压测量表头

项目分类:通讯工具类 发布时间:2022-07-14 ID:679017
  • 嵌入式数显LCD面板电压测量表头
  • 嵌入式数显LCD面板电压测量表头
  • 嵌入式数显LCD面板电压测量表头
  • 嵌入式数显LCD面板电压测量表头
  • 嵌入式数显LCD面板电压测量表头
  • 嵌入式数显LCD面板电压测量表头

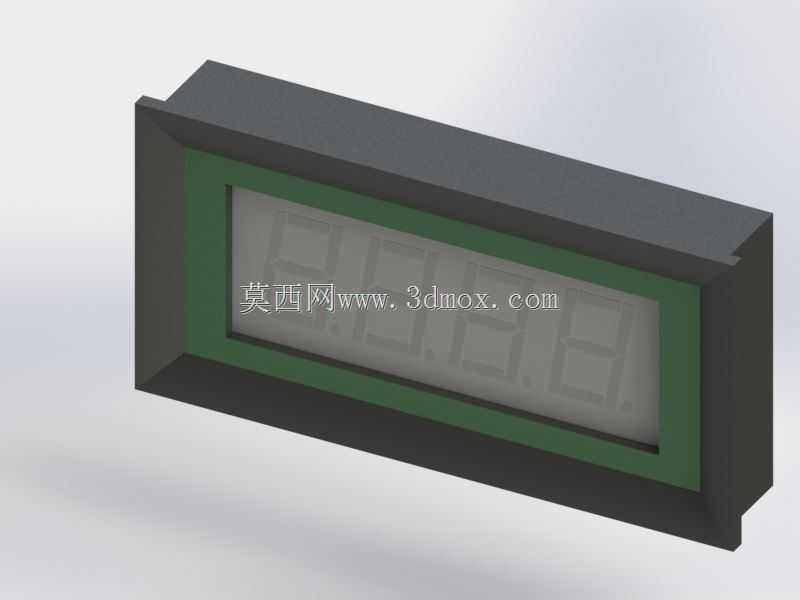

  这类嵌入式LCD数显表头在工业现场的使用频率相当高,配电箱面板、测试台架、电源柜、实验设备操作面以及各类需要就地读取电压电流数值的整机上都能见到它的身影。整机采用矩形壳体配合前置显示窗的经典布局,外壳主体为深色注塑结构,正面围绕液晶屏设置一圈绿色密封衬框,既承担显示区域的视觉分界,也在面板装配后起到遮挡安装缝隙、缓冲面板公差的作用。液晶屏占据正面绝大部分可视面积,采用段码式数字显示,字符笔画宽大,远距离观察时读数辨识度较好,段码屏本身功耗低、驱动电路简单,对长期通电运行的柜内仪表来说稳定性更有保障。

  从结构工程师的角度看,这类表头的核心设计目标是快速嵌入标准面板开孔并可靠固定。壳体后部通常设计有卡扣或带螺纹的固定柱,安装时从面板正面将表头推入预先开好的矩形孔,再从背面用卡扣或紧固件锁紧,整个过程不需要额外支架,适配钣金面板、塑料面板以及绝缘板等多种基材。建模时需要重点把控壳体外形与开孔尺寸的配合关系:正面法兰边要略大于开孔,形成限位止口,防止表头被推入柜内;壳体插入段的长宽尺寸要留出合理间隙,兼顾现场开孔的加工误差;后部深度则要预留接线端子和走线空间,避免与柜内横梁、线槽或其他元器件发生干涉。

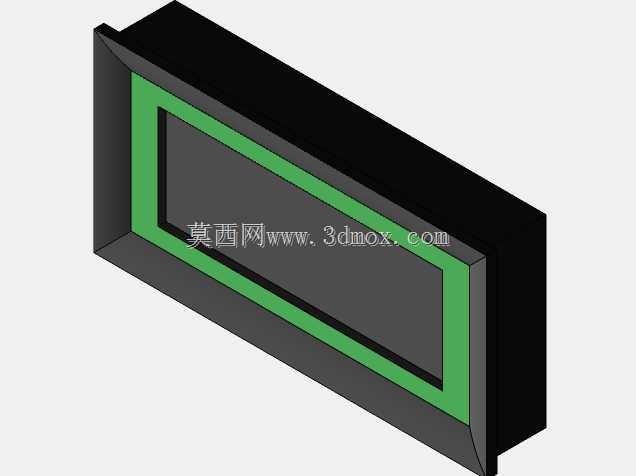

  显示窗部分的层次关系在三维结构里需要单独梳理。最外层是透明保护窗,内侧紧贴LCD段码屏,屏体通过斑马条或导电胶与后方PCB连接,绿色衬框卡在壳体与透明窗之间,既压紧显示模组防止松动,又能阻挡环境杂光从侧边渗入影响对比度。壳体两侧和后部预留的接线位置对应电源输入与信号采样端子,电压测量型表头直接并联在被测回路,安培表则配合分流器或互感器接入,内部采样电路对信号调理后驱动段码屏刷新数值。实际选型时,工程师往往要同时核对量程、供电电压、采样方式与面板开孔尺寸,同一外形的表头常通过更换内部PCB实现交直流电压、电流乃至转速、温度等不同物理量的显示,外壳模具得以通用,这也是此类面板仪表被大量采用的原因之一。

  在设备布局阶段,数显表头通常成排布置在操作面的可视区域,安装高度以操作人员站立或坐姿平视为宜,周围要留出手指插拔端子和检修的空间。壳体侧面的散热与绝缘距离不能忽视,强电柜内应用时,表头后部带电部位与相邻金属件之间应满足电气间隙要求,面板开孔边缘的毛刺要处理干净,避免割伤导线或破坏衬框密封。三维建模过程中,将外壳、显示窗、衬框、屏体、后部端子占位分别建为独立零件,能够清晰表达装配顺序:先把LCD与PCB组装成内芯,从壳体后方装入,再压入绿色衬框与透明窗,最后通过卡扣或超声结构封合。正面法兰的倒角、壳体侧壁的拔模斜度都要按照注塑工艺要求处理,保证量产时顺利脱模。

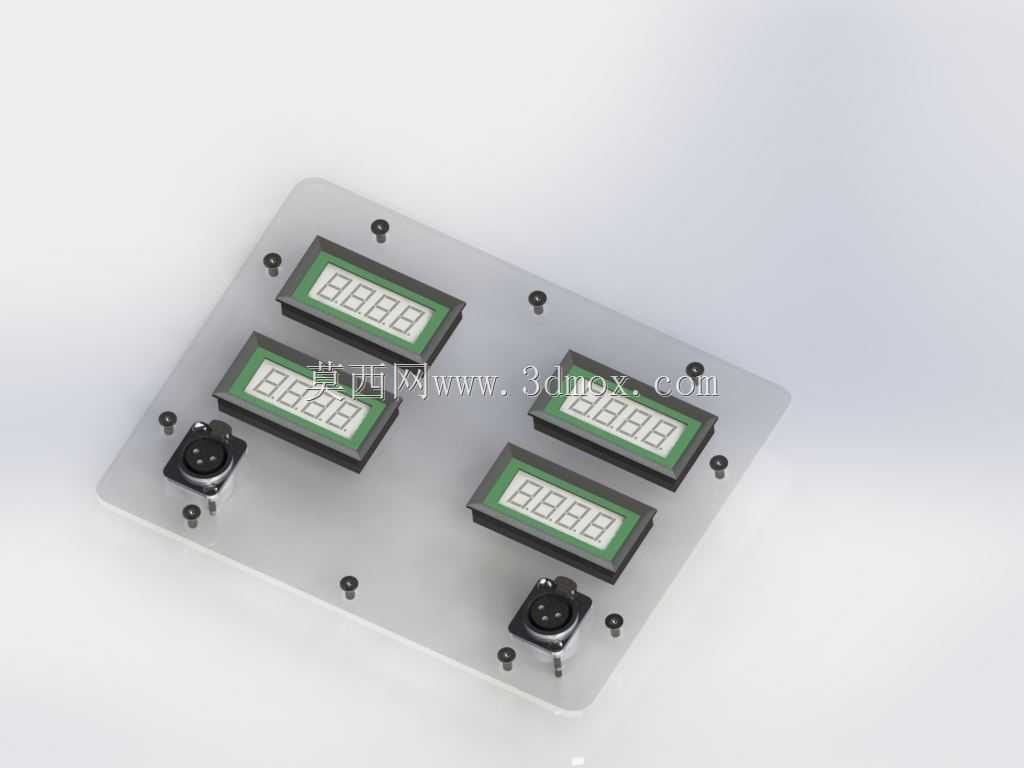

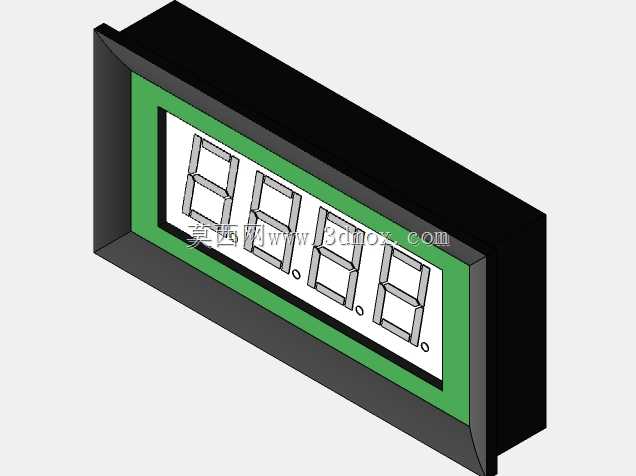

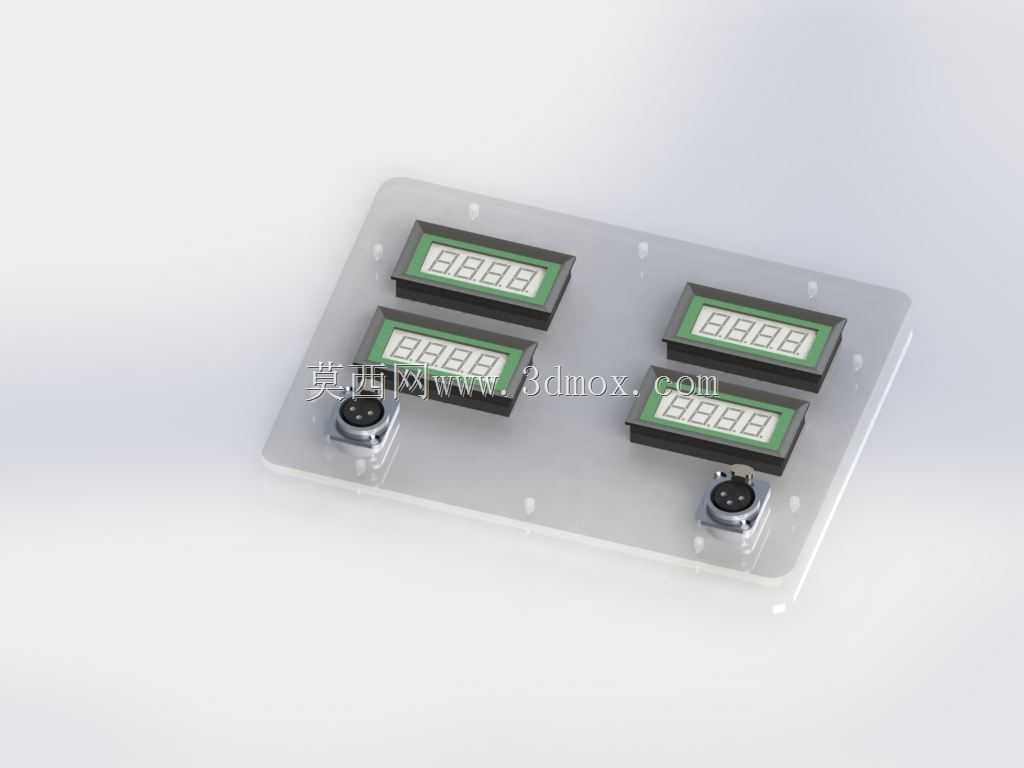

  段码屏显示的数字位数决定了可显示的量程范围,多位数字连同小数点、极性符号、单位标识一起在屏面上排布,设计衬框开窗时要让所有有效显示区域完全露出,同时遮挡屏体边缘的非显示区与固定胶位。深色外壳与绿色衬框的配色在工业面板上对比明显,操作人员一眼就能定位读数位置。对于需要在演示行李箱、教学实验箱中集中展示多回路参数的场合,多只同款表头并排安装后,面板整齐划一,接线规整,观测与接线演示都很方便,这也正是这类通用面板仪表在教学装置、测试治具和小型整机中长期沿用的结构基础。
