移动式台车研磨工位转运工装结构

　　该台车研磨工位结构主要面向车间内中小型研磨作业的移动承载需求，常见于五金加工、模具修配、小型零部件表面处理以及产线边辅助打磨场景。设备整体采用带脚轮的低位承载平台配合立式框架，既承担工件和研磨执行部件的承托作用，也可在不同工位之间快速推移，减少固定式研磨台对场地的占用。

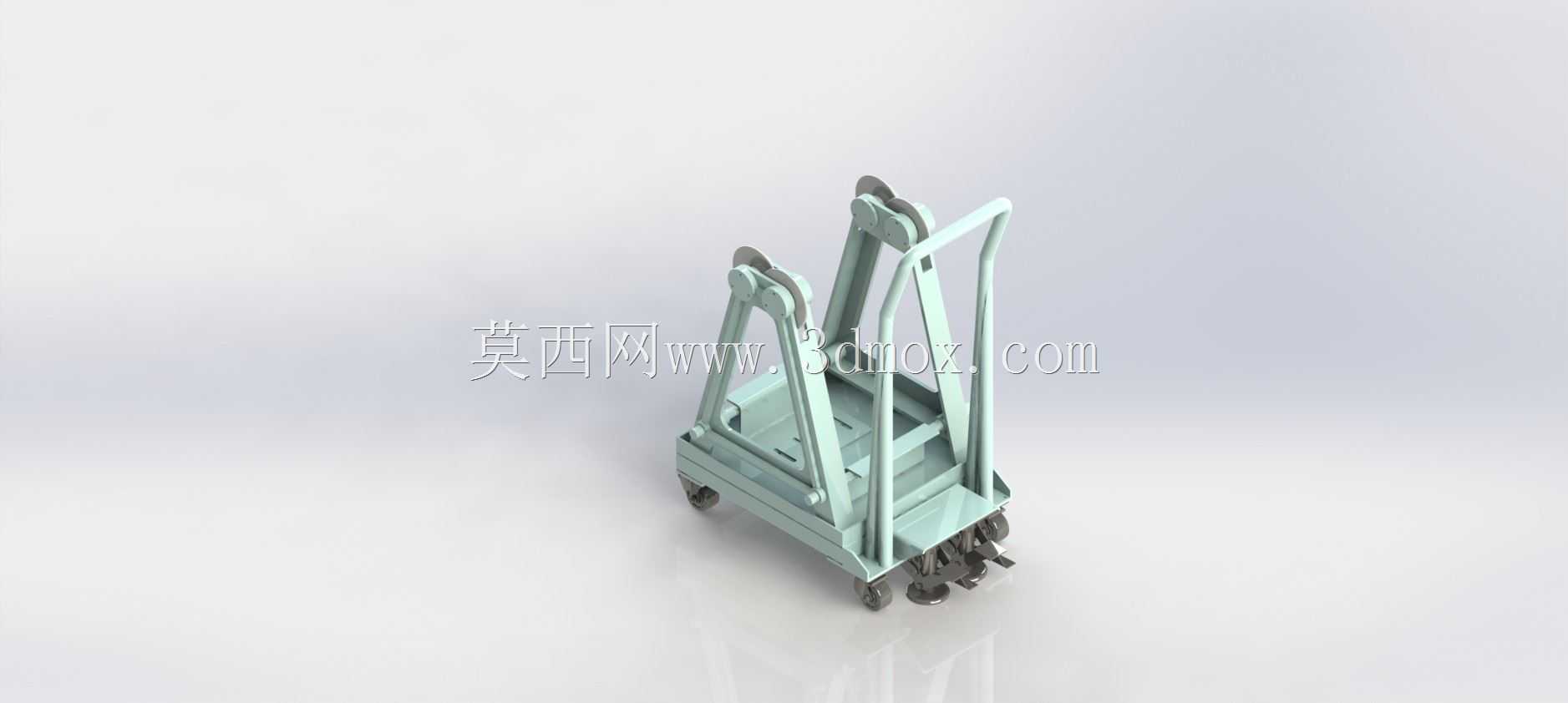

　　从实际用途看，这类台车并非单纯的搬运小车，而是将移动、定位、支撑和作业防护整合在同一框架内。底部平台用于放置待研磨工件、夹具或小型动力单元，台面四周设置边框和加强筋，可避免工件在推移过程中滑移。立式框架向上延伸，顶部布置铰接与支撑点位，可用于挂载研磨头、压紧机构、限位杆件或辅助导向组件。框架后侧设置推把，操作人员在短距离转运时可直接握持转向，脚轮布置在底盘四角，其中靠近作业侧的轮组承担主要载荷，后侧轮组兼顾转向灵活性。

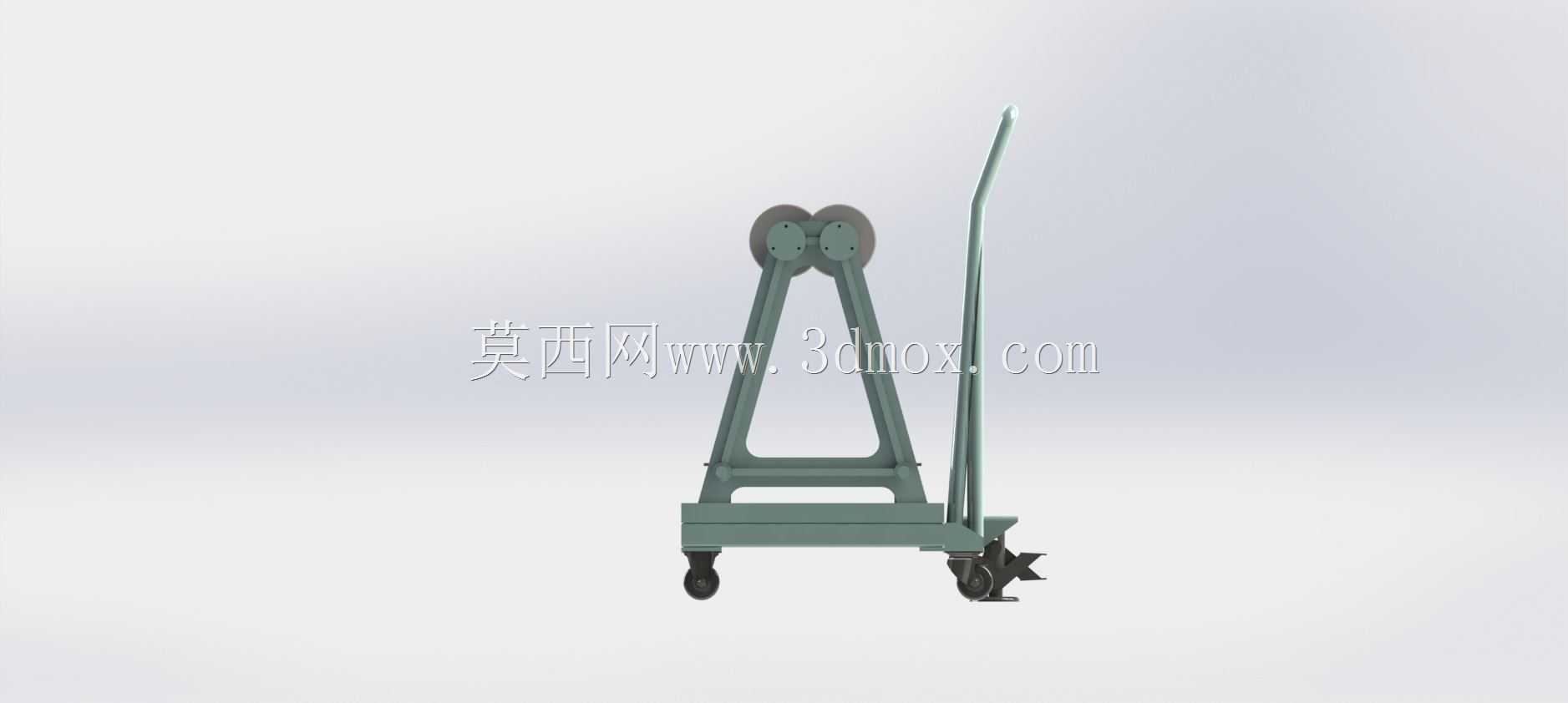

　　结构设计上，底盘采用矩形承载面，梁体围绕平台边缘形成封闭框架，受力路径比较清晰。竖向立柱从底盘两侧向上抬起，并通过斜向支撑杆与顶部横梁连接，形成近似A形的稳定支撑。这种布置能够在不显著增加整车重量的前提下提高上部挂载点的刚度，减少研磨作业时因振动带来的框架晃动。顶部铰接位置保留了转动副结构，说明相关杆件可围绕销轴摆动，适用于压紧、翻转或角度调整类动作；销轴端部设置限位和紧固件，防止工作过程中脱出。

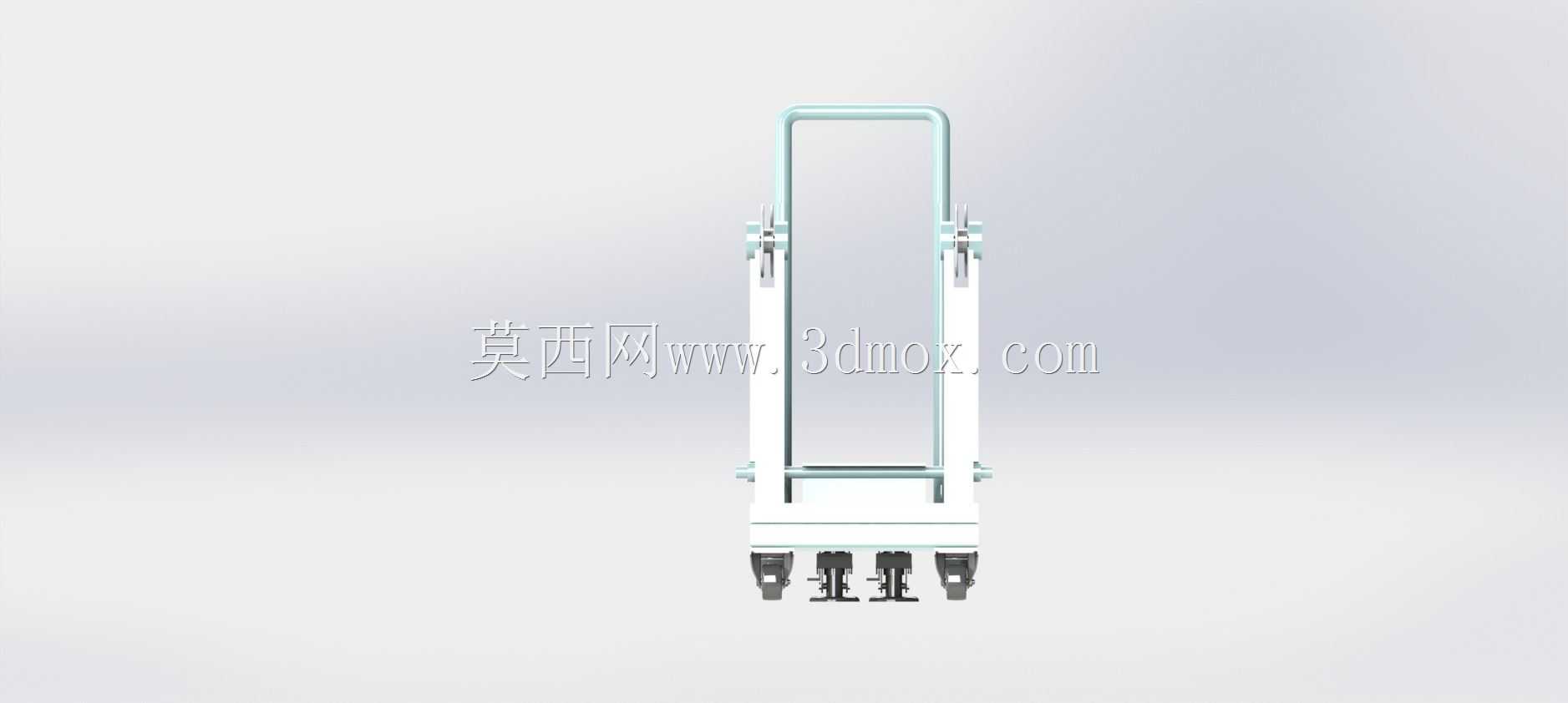

　　外形边界方面，设备高度明显大于底盘宽度和长度，属于窄高型移动工装。底盘长度需满足脚轮安装、平台承载和前方作业部件布置，宽度则控制在车间通道和设备间隙可通过的范围内。立式框架最高点集中在顶部铰接轴附近，推移时应重点关注上方净空，避免与厂房管线、悬挂工具或设备横梁干涉。底部脚轮外缘构成整车最大宽度边界，后侧推把外轮廓构成操作侧边界，建模和现场布置时需要同时校核静止作业空间与转弯通道。

　　安装关系上，脚轮通过底板与底盘梁连接，螺栓孔位应与承载梁对齐，不能仅固定在薄台面区域。立柱与底盘连接处承受弯矩，适合采用焊接或螺栓加强板结构；斜撑与立柱、顶部横梁之间形成三角传力区，可将上部载荷传递至底盘两侧。顶部活动杆件的同轴度需要在装配时保证，两侧铰接孔应同心，否则摆动时会出现卡滞或偏磨。若用于研磨工况，还应在台面和框架附近考虑碎屑掉落、粉尘堆积以及清洁维护空间，平台表面不宜设置过多难以清理的凹槽。

　　在三维建模过程中，框架杆件可按方管或焊接型材思路建立，底盘重点表达梁体搭接、脚轮安装面和台面支撑；上部结构需体现销轴、铰接板、加强肋和手柄的相对位置。脚轮部分应保留轮架、滚轮、转轴和安装板的层次，便于后续检查转弯半径和支撑稳定性。对于结构设计人员而言，该模型的价值不在于复杂曲面，而在于移动工装的载荷传递、作业空间、活动关节和现场通过性之间的协调。选型或改型时，可根据研磨工件重量调整底盘梁截面、脚轮额定载荷以及上部支撑间距；若作业振动较大，还可在轮组处增加制动结构，使台车在研磨位置保持固定，减少整机位移。
