通讯产品精密加工专用定位夹具

　　这套工装结构针对小型通讯类精密零件的机加工工序设计，核心解决薄壁异形通讯壳体在铣削、钻孔工序中装夹变形、定位基准偏移的现场痛点。在消费电子通讯零部件量产车间里，这类小型铝合金壳体加工节拍快、批量大，传统通用平口钳装夹需要反复找正，单次装夹辅助时间占比超过三成，且夹持力集中在壳体侧壁，薄壁部位受力后极易产生0.02mm以上的形变，后续装配时会出现接口对位偏差、密封面贴合不严的问题，这套定制夹具正是围绕该类零件的工艺特征完成结构开发。

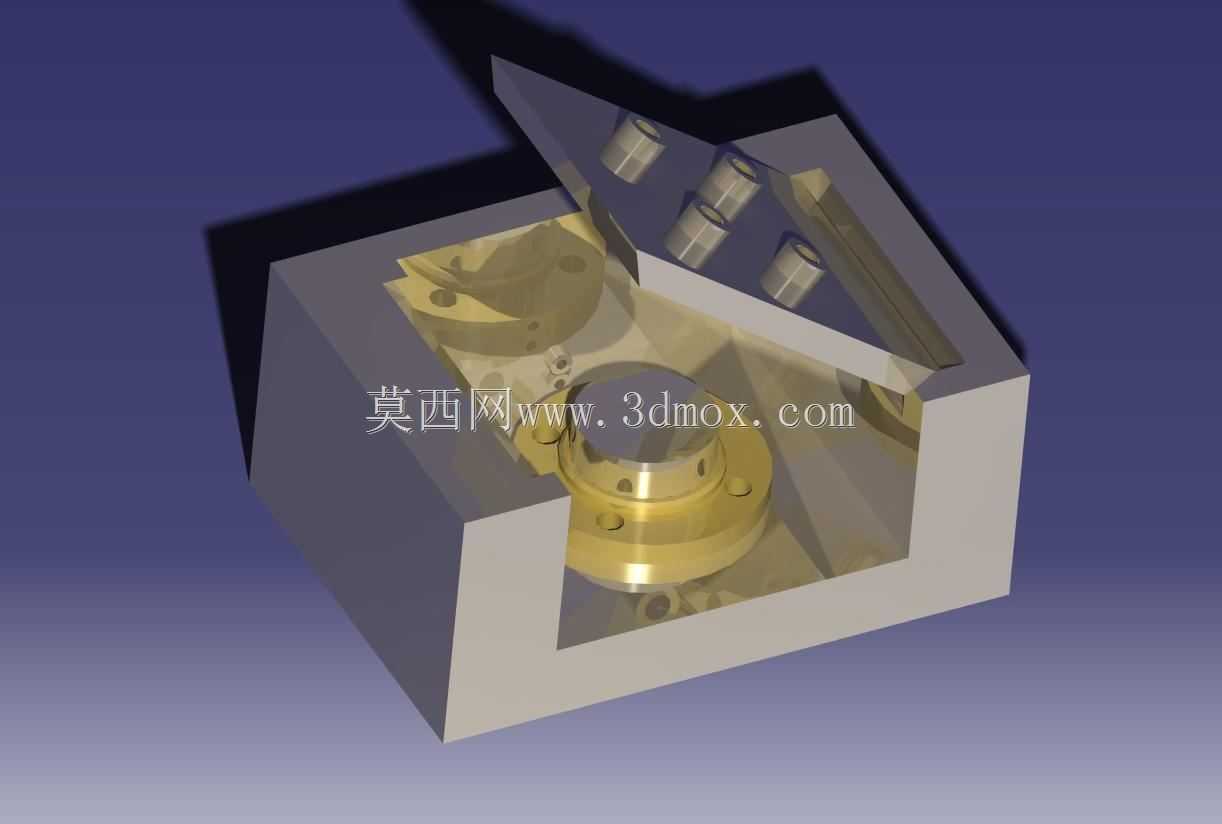

　　从实际使用逻辑来看，夹具本体采用整块调质钢材铣削成型，基座型腔完全贴合待加工通讯零件的外轮廓，型面预留0.01mm的间隙作为零件取放的操作空间，零件放入型腔后，周向轮廓自然完成粗定位，不需要操作人员反复敲击找正。型腔内部集成了两组浮动支撑柱，对应零件内部的环形安装凸台，当零件落位后，支撑柱从内部托住零件刚性最弱的中空区域，抵消铣削加工时刀具向下的切削冲击力，避免薄壁部位被铣刀压塌。夹具上盖采用斜向开合的铰接结构，上盖内侧布置了四根对应零件钻孔工位的导向钻套，钻套位置和零件上需要加工的安装孔位完全同轴，上盖闭合后，钻套直接贴靠在零件孔位加工面上方，钻头进给时先穿过钻套再切入工件，从根源上消除钻头入刀时的滑移偏摆，保证孔位位置度控制在0.015mm以内。

　　设计过程中首先完成了零件加工工序的受力仿真，针对通讯壳体侧壁厚度仅1.2mm的结构特征，没有采用传统侧压夹紧的方案，而是利用型腔轮廓的全周限位搭配上盖的纵向压合，夹紧力均匀分布在零件的整个端面，而非集中在几个夹持点上，夹紧力大小控制在零件材料屈服强度的15%以内，既保证加工过程中零件不会出现窜动，又不会让薄壁件产生夹持内应力。夹具的开合铰接位设置了硬限位，上盖翻开角度固定为105度，操作人员上下料时手臂动作路径无遮挡，单次上下料动作可以在两秒内完成，适配量产线的快节拍加工需求。基座的底部设置了标准的机床工作台定位键槽，键槽间距匹配通用数控铣床的T型槽规格，夹具首次安装到机床工作台时，只需要将定位键卡入T型槽，锁紧两个固定螺栓即可完成夹具自身的找正，后续重复换装夹具不需要重新打表校准，大幅缩短换型准备时间。

　　从安装边界尺寸来看，夹具整体外形为方块式结构，长宽尺寸控制在160mm×120mm，总高度在闭合状态下为110mm，翻开上盖后的最大高度为190mm，常规立式加工中心的Z轴行程完全可以覆盖，不需要对机床行程做特殊适配。夹具的夹紧操作不需要外接液压或者气动动力源，上盖末端设置了快速锁紧卡扣，操作人员压下上盖后卡扣自动卡入基座的锁止位，手动即可完成锁紧，对于没有配置气路接口的普通铣床也可以直接使用，场景适配性更强。型腔内部还预留了排屑缺口，加工产生的铝屑可以随切削液从缺口直接冲入机床排屑槽，不会在型腔内堆积垫起零件，每班生产结束后只需要用压缩空气吹扫几秒即可完成清洁，维护难度极低。在实际小批量试加工验证中，使用这套夹具加工同类型通讯壳体，零件的装夹变形量从原先的0.03mm降低到0.008mm以内，孔位同轴度合格率从82%提升到99.5%，单工位加工的辅助时间压缩了近60%，一名操作人员可以同时照看三台加工设备，完全满足通讯类精密零部件批量加工的工艺要求。
