直动式常闭型电磁阀结构设计

　　在流体控制回路的设计选型中，电磁阀是衔接电气控制信号与流体通断动作的核心执行元件，这套直动式常闭型电磁阀的三维结构，完全围绕工业现场的实际安装与使用需求搭建，没有冗余的装饰性结构，所有几何特征都服务于功能实现与装配兼容性。从实际应用场景来看，这类结构的电磁阀覆盖了低压液压回路、气动控制系统、小型给排水管路、工业设备冷却循环系统等多个场景，在自动化生产线的气路控制、机床设备的液压动作切换、暖通系统的管路通断控制中都能见到同结构产品的身影，其核心作用是通过电磁线圈得电产生的电磁吸力驱动阀芯位移，实现管路内流体通路的导通与截断，响应速度快，动作可靠性高，不需要额外的手动操作机构即可完成远程信号控制。

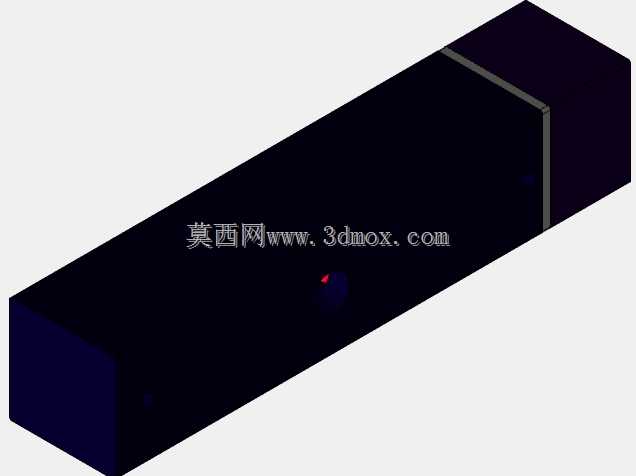

　　设计过程中首先考虑的是安装边界的兼容性，整体采用长方体式的紧凑主体结构，主体段的截面尺寸控制在常规安装空间的适配范围内，长度方向预留了足够的线圈安装空间与阀芯行程余量，两端的流体接口采用标准的内螺纹连接结构，接口的同轴度、螺纹深度都严格遵循通用管路连接件的尺寸规范，不需要额外加工过渡接头即可直接对接同规格的金属管路或气动软管，安装时的操作空间预留充足，使用常规扳手即可完成紧固作业，不会出现主体结构与安装工具干涉的问题。

　　从功能特性的实现逻辑来看，结构设计上把电磁驱动模块与流体密封模块做了隔离式布局，线圈腔体与流体通路之间设置了多层密封结构，避免管路内的流体渗入线圈区域造成绝缘失效，阀芯部分采用耐磨的滑动配合结构，配合面的粗糙度、间隙值都经过反复校核，既保证阀芯动作时无卡滞，又能避免配合间隙过大造成的流体内漏。常闭型的结构设计使得线圈失电状态下，阀芯在复位弹簧的预紧力作用下紧贴密封阀座，完全截断流体通路，只有线圈得电产生足够克服弹簧预紧力与流体压力的电磁吸力时，阀芯才会抬升导通流体，这种设计在系统意外断电时能自动切断管路，避免流体失控引发的设备故障或安全隐患，适配绝大多数工业场景的安全设计要求。

　　结构细节上，主体外壳采用硬质金属材质的等壁厚设计，壁厚取值兼顾了结构强度与轻量化需求，能够承受常规工况下的管路压力不会出现变形开裂，外表面的平整结构既方便安装时的夹持固定，也便于粘贴标识标签标注通径、压力等级、电压参数等信息。线圈部分的封装结构做了散热筋的隐性设计，外壳表面的微凸棱条既可以增加结构刚性，也能增大散热面积，避免线圈长时间通电时温度过高烧毁绝缘层。阀芯的行程长度经过精准计算，既保证全开状态下流体通流面积足够，不会产生过大的节流压降，也控制了阀芯动作的行程距离，缩短响应时间，减少线圈通电时的功耗。

　　在建模过程中，所有配合面的公差带都按照实际加工的精度要求做了预留，滑动配合位置选用间隙配合的公差等级，密封件安装位置的沟槽尺寸完全匹配标准O型圈的规格，不需要定制非标密封件即可完成装配，后期维护更换配件的成本极低。整体结构没有采用复杂的异形曲面，所有机加工面都是平面或者规则圆柱面，常规的铣削、车削加工工艺即可完成所有零件的加工，不需要特殊的定制刀具或者五轴加工设备，能够有效控制零件的加工成本与生产周期，适合批量加工生产。

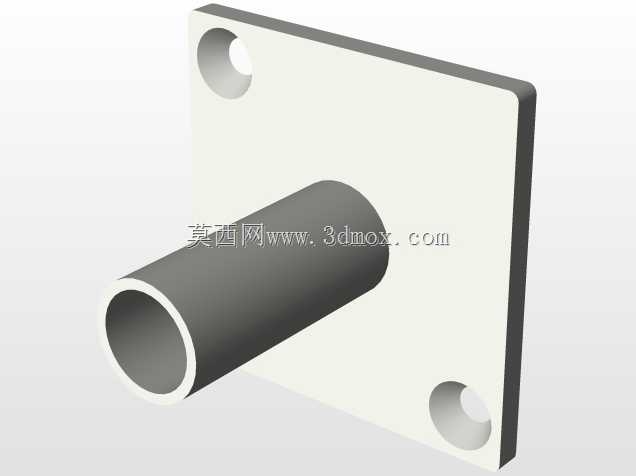

　　实际选型使用时，这套结构的电磁阀可以根据流通介质的不同更换对应的密封件材质，输送普通压缩空气时采用丁腈橡胶密封即可，输送液压油或者弱腐蚀性流体时可以更换氟橡胶密封件，主体材质也可以根据介质特性在铜合金、铝合金、不锈钢之间切换，结构本身不需要做大幅改动即可适配不同的工况需求。安装时既可以采用板式安装固定在阀组底座上，也可以通过支架固定在设备机架上，主体上预留的安装孔位位置与通用电磁阀的安装尺寸完全兼容，可以直接替换同规格的老旧故障阀，不需要改动原有管路的布局，大幅降低现场改造的工作量。
