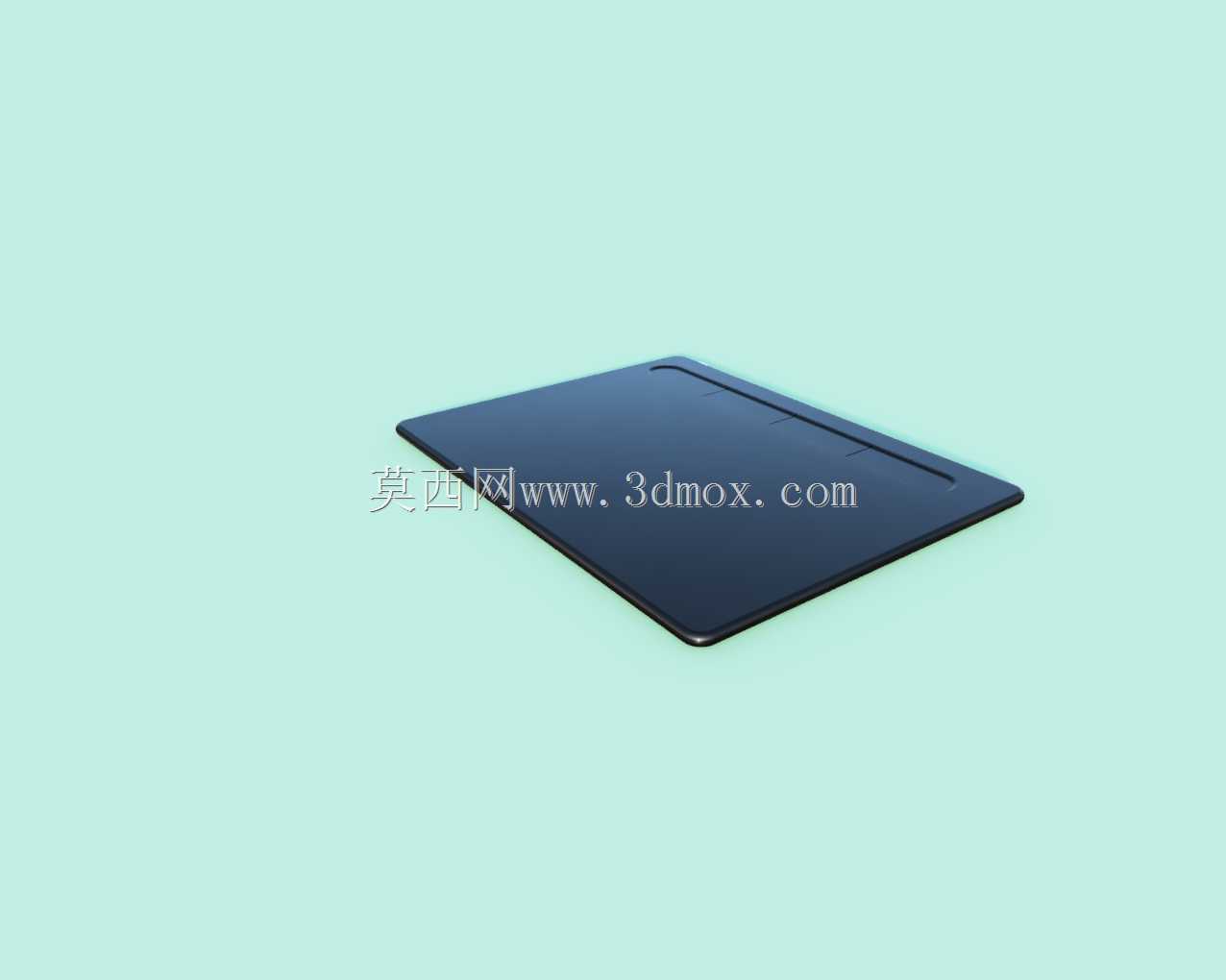

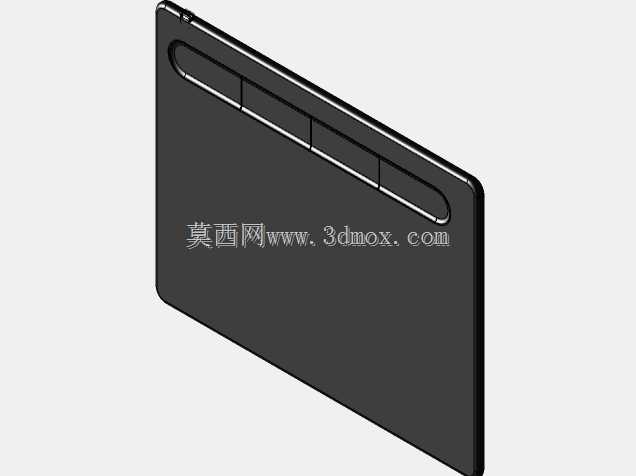

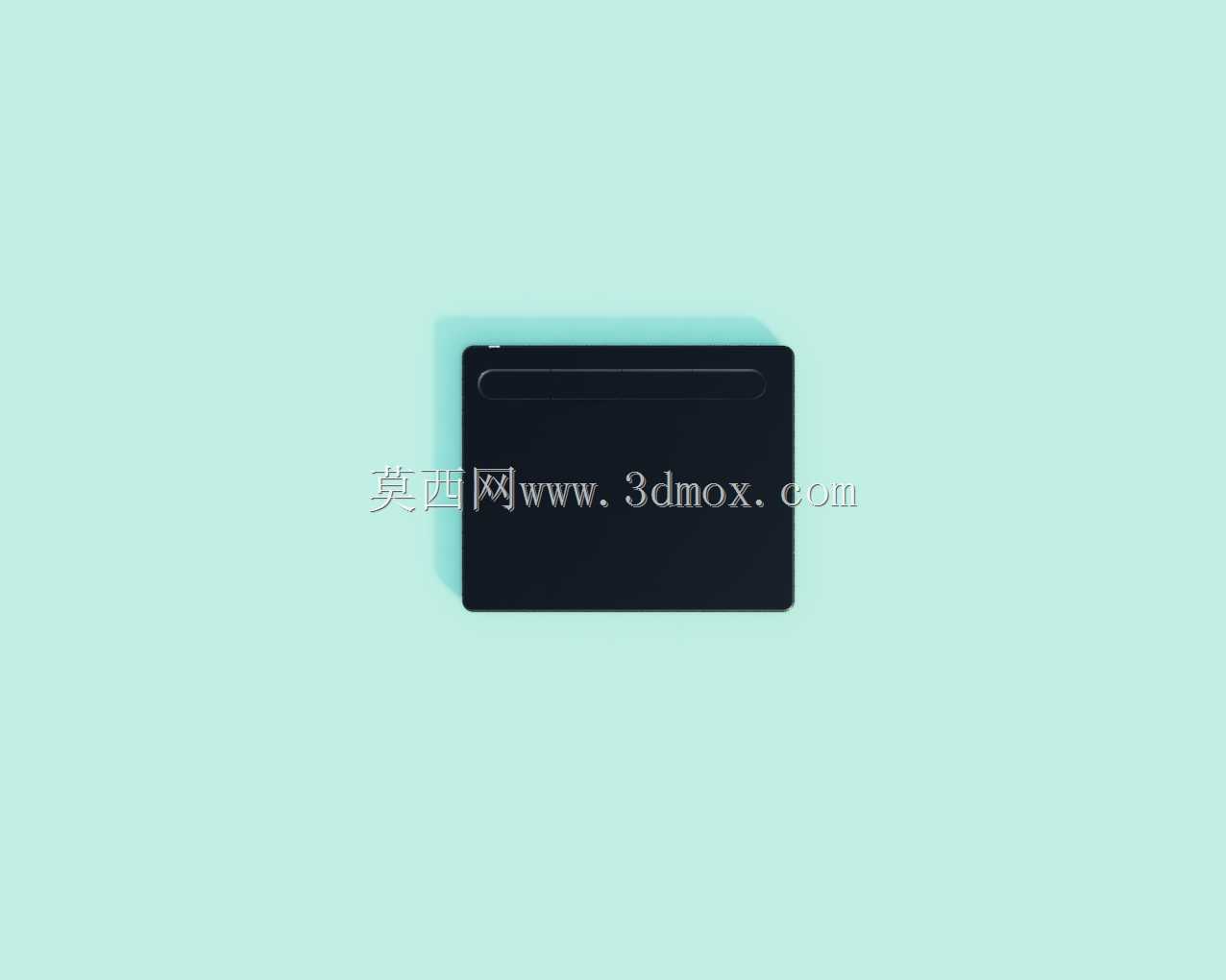

Wacom影拓数位板外观结构三维数模

　　做数码外设结构设计的同行大多接触过数位板类产品的建模需求，这次拆解还原的Wacom影拓系列数位板结构，核心是还原日常设计工作中高频接触的手绘输入设备的真实装配边界，给后续做外设配套支架、桌面集成工位、定制防护外壳的设计人员提供可直接复用的基准参考。很多刚入行的结构工程师做这类数码产品建模时，容易只盯着外观曲面做效果，忽略实际使用场景下的安装与适配边界，实际上这类输入设备的尺寸公差、边角弧度、接口位置，直接决定了配套外设的适配性，比如做桌面嵌入式安装的数位板工位，要是没算准板面边缘的倒角尺寸和底部防滑垫的凸起高度，装进去之后要么板面和桌面存在高低差影响手绘运笔，要么防滑垫被压死导致设备在受力时移位，直接影响使用体验。从实际功能特性来看，这类数位板的有效绘图区域是核心功能区，建模时特意区分了有效感应区和外围的边框区域，有效区表面做了微磨砂质感的结构还原，对应实际产品的类纸膜触感层，边框部分做了轻微的下凹弧度处理，刚好适配用户手绘时手腕搭放的角度，避免长时间绘图时手腕被硬边硌压产生疲劳。设备整体的边角做了R8的圆角过渡，不是生硬的直角切割，一方面是日常使用时避免磕碰划伤用户，另一方面也和桌面常见的圆角切边风格匹配，不会在工位上显得突兀。设计思路上没有做多余的装饰性结构，整体采用薄型化的壳体设计，壳体厚度控制在11mm左右，刚好能容纳内部的感应线圈层、主控电路板和内置锂电池的安装空间，底部预留了四个直径12mm的圆形防滑垫安装位，

　　每个安装位的下沉深度是0.8mm，刚好匹配市面上通用的硅胶防滑垫厚度，安装后防滑垫突出壳体底面1.2mm，既能保证设备放在光滑桌面时的摩擦力，又不会因为垫脚过高导致设备整体晃动。设备的侧边预留了USB-C接口的安装槽位，槽位距离设备底边的高度是4.2mm，接口做了内凹1.5mm的设计，避免插接线材时接头直接磕碰壳体边缘造成掉漆或者接口损坏，接口位置特意设在设备的上侧边偏右位置，对应多数右手用户的走线习惯，不会让线材拖在绘图区域干扰运笔。从行业应用场景来说，这个数模除了可以用来做数位板本身的结构迭代参考，还能适配多个周边设计场景：比如做桌面集成化办公工位的设计师，可以直接把这个数模导入装配体，预留对应的嵌入安装槽，

　　搭配可调节角度的支撑结构，做适合不同绘图姿势的升降工位；做数码配件的厂商，可以基于这个外形尺寸做定制的防护皮套、收纳包、板面贴膜的开模参考，不用再反复测绘实物调整尺寸；做教育类实训设备的厂商，也可以参考这个结构，把数位板集成到多媒体绘图实训台里，提前算好走线空间和固定点位，避免后期装配时出现干涉。很多人做这类数码产品建模时容易忽略底部的铭牌槽和散热孔结构，这次建模时特意还原了底部居中位置的铭牌粘贴区域，区域做了0.2mm的下沉处理，粘贴铭牌后不会出现边缘起翘的问题，设备上侧边靠近接口的位置做了两排直径1mm的微型散热孔，孔位间距2mm，刚好对应内部主控芯片的发热位置，保证长时间工作时的热量散出，又不会因为开孔过大进灰影响内部电路。

　　实际测绘时还注意到，设备的有效绘图区域比标称的尺寸略大2mm，这部分是感应线圈的冗余设计区域，建模时也做了对应的结构区分，避免后续做配套的屏幕贴膜或者覆盖层时尺寸做小，遮挡有效感应区域。另外，设备的边框宽度做了差异化设计，靠近用户的下边框宽度是35mm，刚好能放下常用的自定义快捷键区域，其余三边的边框宽度控制在15mm，既保证了壳体的结构强度，能承受日常绘图时的手部按压力度，又不会因为边框过宽导致设备整体尺寸过大，占用过多桌面空间。做结构验证的时候可以发现，这个壳体的壁厚控制在1.8mm，采用ABS注塑成型的工艺完全可以实现，边角的拔模角度做了1.5度的处理，不会出现注塑时粘模的问题，壳体内部的筋位布局也对应做了简化还原，筋位高度3mm，厚度1mm，既能加强壳体的抗形变能力，又不会因为筋位过厚导致注塑时出现缩痕影响外观。
