数控加工外螺纹阶梯轴套连接构件

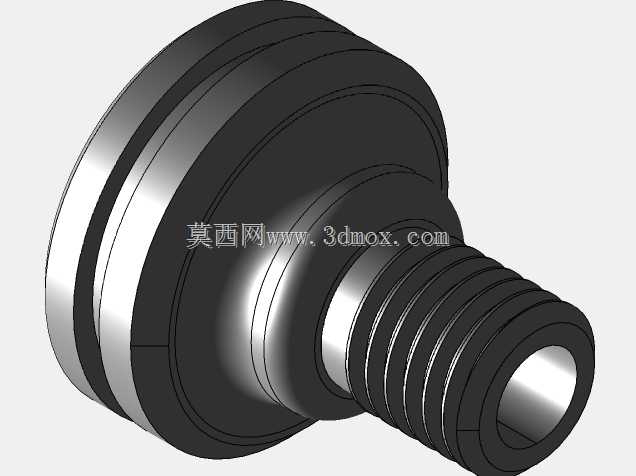

　　该回转类构件属于数控车削加工的典型轴套连接件，整体采用同轴阶梯回转结构，左端为大直径多台阶圆盘段，右端延伸出外螺纹连接轴段，中心设置贯通通孔，可同时承担轴向定位、螺纹锁紧、介质通流或穿杆导向的多重功能，在自动化生产线工装夹具、流体管路转接、主轴端附件连接、检测设备装夹工位中都有广泛适配场景。

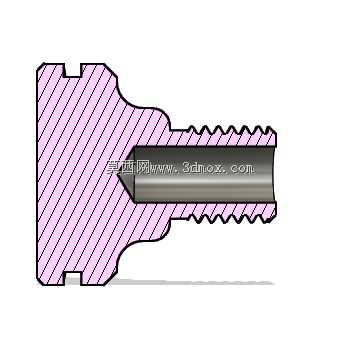

　　从实际装配边界来看，左端大直径圆盘段设置了多道不同外径的环形台阶，各台阶端面可作为轴向定位面，与配对安装座的沉孔端面贴合，承担轴向限位作用，台阶外圆可与安装座内孔形成小间隙配合，保证构件装配后的同轴度，避免螺纹段受载后出现偏心晃动。右端外螺纹段采用标准连续三角牙型，螺纹大径小于左端圆盘最小台阶外径，装配时可穿过配对法兰或设备连接板，通过螺母锁紧实现构件与基座的刚性固定；中心贯通孔沿全轴连通，既可以作为压缩空气、冷却润滑液的通流通道，也可以供拉杆、定位销穿过，实现拉紧式装夹，适配数控车床主轴接杆、夹具转接座的使用需求。

　　结构设计过程中优先遵循了车削工艺可行性原则，所有外轮廓均为同轴回转面，没有侧向凸起或复杂异形结构，一次装夹即可完成全部外圆、台阶端面、螺纹、内孔的精加工，有效减少二次装夹带来的形位公差累积。各台阶之间设置了微小退刀槽结构，既方便车削加工时刀具退刀，也能避免装配时台阶端面与配对零件发生干涉，保证定位面完全贴合。螺纹段末端做了倒角处理，既可以去除加工毛刺，也能在拧入配对螺纹孔时起到导向作用，避免首牙磕碰损坏。中心通孔两端均做了孔口倒角，穿入杆件或接入管路时可以快速对中，同时消除孔口锐边，避免划伤密封件或操作人员。

　　受力层面，左端大直径圆盘段的刚性远大于右端螺纹段，锁紧螺母的预紧力会均匀作用在圆盘定位端面上，应力沿台阶径向分散，不会在螺纹根部形成过大应力集中；多台阶结构也可以根据不同安装场景，选择不同的台阶面作为定位基准，适配多种厚度的安装连接板，无需额外加装调整垫片。外螺纹段的牙型长度预留了足够的啮合余量，即使配对零件存在少量厚度公差，也能保证足够的螺纹啮合圈数，满足常规轴向拉力与径向扭矩的承载要求。

　　建模过程中所有回转轮廓均通过旋转特征生成，螺纹段采用真实牙型扫描建模，完整还原牙顶、牙底的几何形态，而非简化贴图表达，可直接用于后续的装配干涉检查、数控加工刀路生成、有限元受力分析。各配合面的尺寸公差可根据实际使用场景调整：定位外圆可选h6或h7级间隙配合，螺纹选用中等公差精度，内孔根据通流或穿杆需求设置对应公差等级，整体结构紧凑，没有多余冗余结构，材料可选用45号钢、铝合金或不锈钢，分别对应重载结构件、轻量化工装、耐腐蚀管路场景，加工完成后仅需简单去毛刺即可投入装配使用。
