四旋翼航拍巡检无人机结构设计

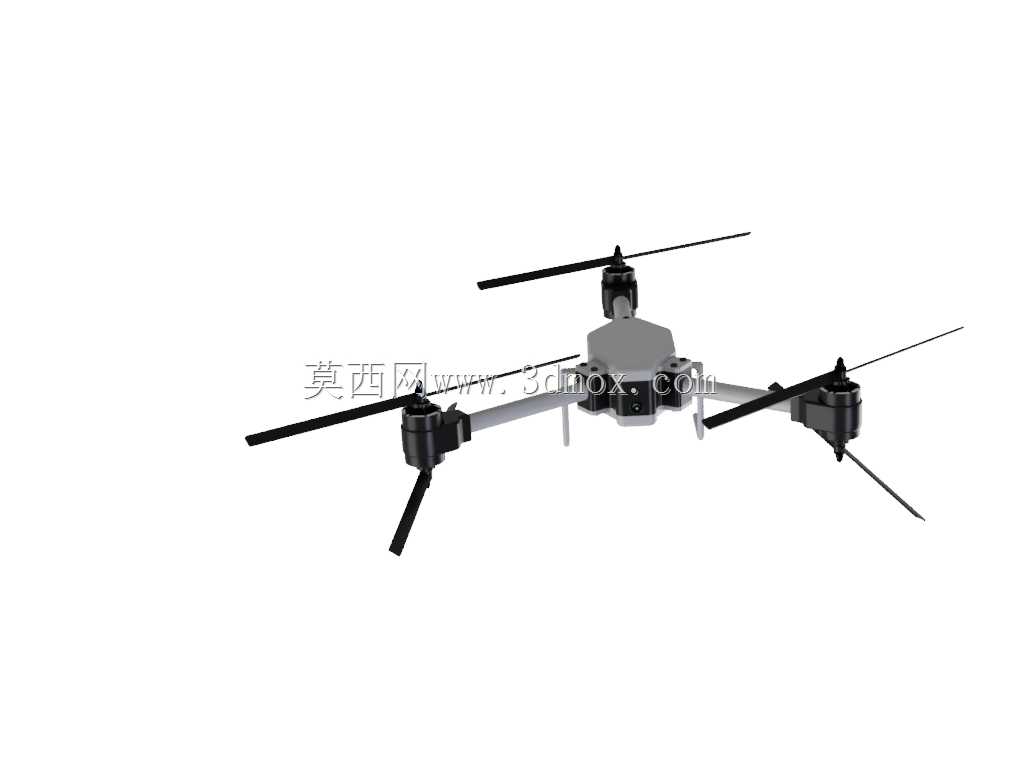

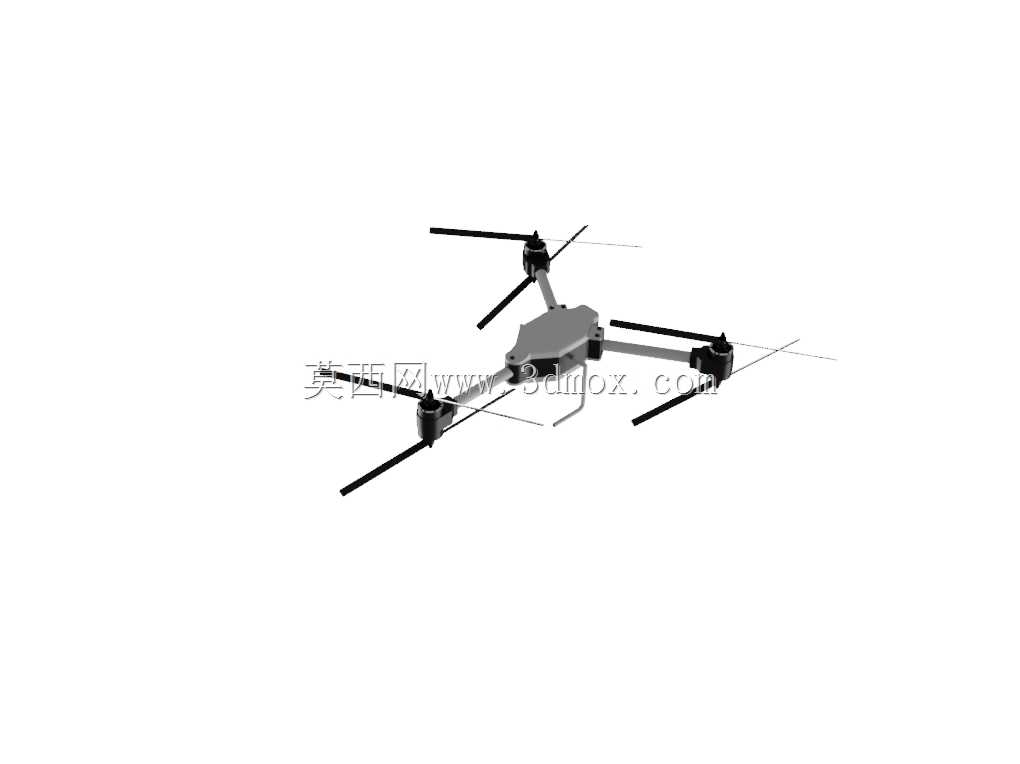

　　这套四旋翼飞行器结构围绕低空巡检、航拍测绘和小型设备挂载场景展开，整体采用中心机身加四根外伸机臂的布局。中心区域承担飞控板、电池、接收机、图传模块以及任务载荷的安装，机臂末端布置动力电机和螺旋桨，使升力点远离机身重心，既给桨叶留出完整旋转扫掠空间，也降低相邻旋翼之间的气流干扰。

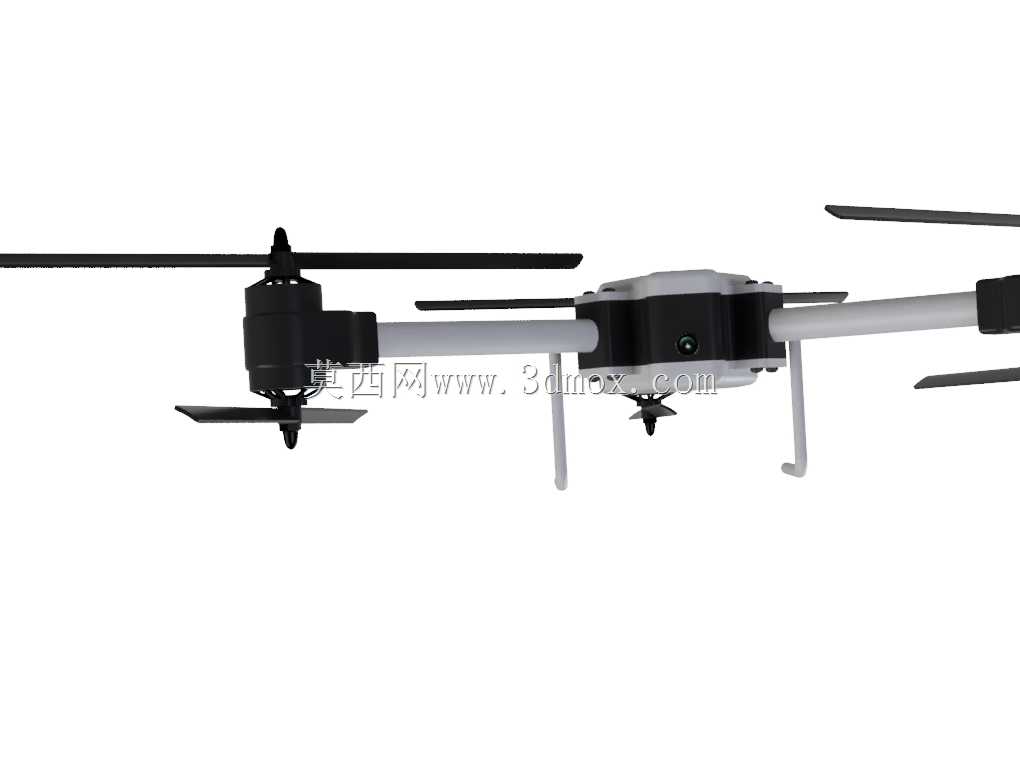

　　从实际使用角度看，四旋翼平台对结构重量和刚度都比较敏感。机身中部需要容纳电池仓和电子设备，因此外形尽量紧凑，上下面板之间形成可安装控制板的封闭空间；机臂则承担电机推力向中心传递的任务，截面不能过度粗大，否则会增加无效起飞重量，也不能过细，否则在急加速、抗风或降落冲击时出现明显弯曲。模型中机臂从中心座向外平直伸展，末端设置电机安装座，能够直观检查电机轴线、桨平面和机身重心之间的相对位置。

　　旋翼系统采用两正两反的布置方式，相邻螺旋桨旋转方向相反，用于抵消单桨转动产生的反扭矩。桨叶通过电机轴上的紧固件固定，设计时需要重点核对桨尖扫掠圆与机臂、机身、起落支撑之间的安全间隙。若桨叶距离机臂过近，高速气流会被结构件扰动，带来振动和效率下降；若机臂过长，虽然旋翼间干扰减小，但整机转动惯量增大，姿态响应会变慢。该结构在臂长、机身宽度和桨盘尺寸之间取了较均衡的比例，适合中小型多旋翼平台的方案验证。

　　机身顶部和底部的安装面可作为任务设备接口。航拍应用中，底部可挂载云台相机，云台安装点应尽量靠近整机重心，避免相机重量偏置导致飞行控制补偿量增大；巡检应用中，也可替换为照明、喊话、气体检测或轻量采样模块。中心机身的轮廓需要为线材穿出预留通道，电机三相线、电调线、图传天线和GPS模块线缆若相互缠绕，会增加装配难度，也会在维护时反复弯折。

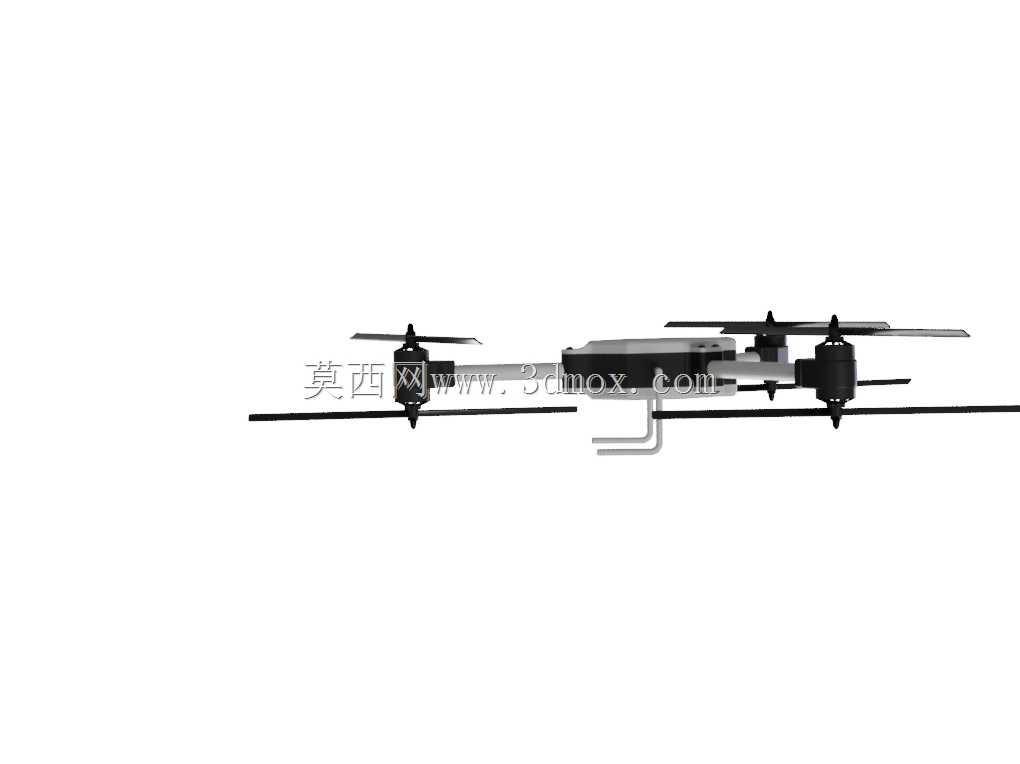

　　起落与支撑结构虽然在图中表现较简洁，但在工程设计中不能忽略。降落瞬间，冲击力会通过机臂、电机座和机身连接点传递，若中心壳体没有局部加强，容易在螺柱孔周围产生裂纹。较合理的做法是在机身底部设置低矮支撑脚，使任务设备与地面保持距离，同时控制支撑高度，避免整机重心被抬高。支撑脚位置应避开相机视场和下视传感器，也不能处于螺旋桨下洗气流的强扰动区域。

　　外形尺寸方面，这类四旋翼的边界主要由螺旋桨直径和机臂展开长度决定。运输或收纳时，外伸机臂是最占空间的部分；若面向外业携带，可在机臂根部设计折叠或快拆结构，但折叠关节会引入配合间隙，需要用锁紧面承受拉力和弯矩。若面向固定站点长期巡航，则可优先采用刚性连接，减少活动关节带来的松动风险。模型当前的直臂形式更适合用于检查动力间距、旋翼干涉和整机装配关系。

　　在结构细节上，电机座的孔位、机臂与中心座的连接方向、桨叶上下空间以及天线伸出位置都需要在三维环境中提前确认。多旋翼飞行器不是单纯把四个电机装到框架上，推力线是否水平、重心是否落在桨盘围成的升力中心附近、电池拆装是否顺畅、设备散热是否有气流通道，都会影响飞行稳定性。该模型把机身、机臂、电机、桨叶和外部支架完整表达出来，可用于多旋翼总体布置讲解、零部件干涉检查、机架改型参考以及任务载荷安装位置评估。
