机器人生产线工艺控制模块结构设计

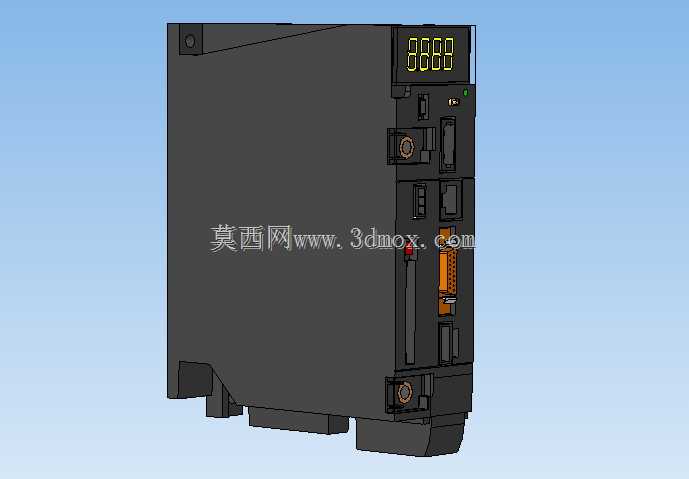

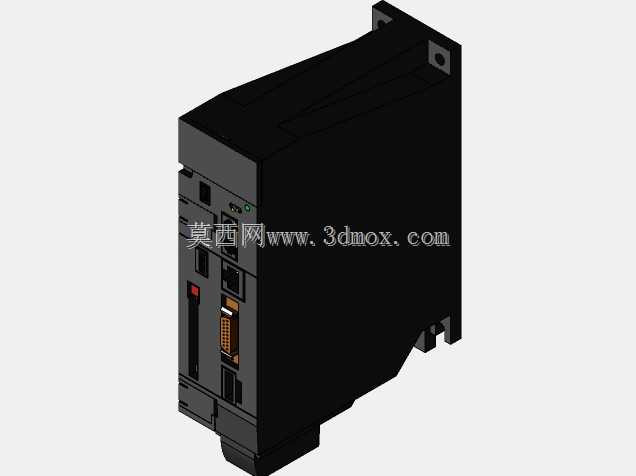

　　在汽车零部件焊装、3C电子组装这类多工位联动的机器人生产线里，这类控制模块是整条产线工艺逻辑流转的核心节点，区别于整柜式的主PLC，这类分布式控制模块一般直接安装在机器人本体旁的线槽支架或者工位侧的电气安装梁上，就近采集工位传感器信号、输出执行机构驱动指令，大幅缩短现场布线长度，减少信号衰减带来的误触发问题。从结构设计上看，模块采用标准DIN导轨安装的卡扣式底座，背部的弹性卡扣可以直接卡装在35mm标准工业导轨上，不需要额外打孔固定，日常维护更换时只需要拨开卡扣就能直接拆下，单模块宽度控制在标准槽位尺寸内，多模块并排安装时不会出现干涉，相邻模块间的总线接插件采用防呆设计，插装时不需要核对针脚定义，反向无法插入，

　　能避免现场接线时的误操作。模块正面的数码显示管可以直接显示当前工位的工艺步号、故障代码，现场调试人员不需要连接编程电脑，站在工位旁就能直接读取当前模块的运行状态，显示区域做了凹陷防护设计，避免现场搬运工件时磕碰损坏数码管表面。侧面的接线端子采用分层布局，强电驱动端子和弱电信号端子分开排布，两层端子之间做了凸起的隔离筋，避免接线时线头脱落造成强弱电短路，端子的压线螺丝采用防滑脱设计，拧紧后不会因为生产线长期运行的振动出现松脱。模块的外壳采用阻燃V0级的工程塑料注塑成型，表面做了细咬花处理，不容易残留车间内的油污、灰尘，日常清洁只需要用干布擦拭即可，外壳的散热槽开在模块的上下两侧，采用对流散热设计，不需要额外加装散热风扇，

　　就能保证模块在0-55摄氏度的车间环境下长期稳定运行，避免风扇进灰带来的维护成本。从安装边界来看，模块前方需要预留至少80mm的接线操作空间，方便工人插拔端子、调试拨码开关，模块上下方需要预留20mm的散热空间，不能被线槽或者其他部件完全遮挡，避免热量堆积造成模块过热报警。这类模块在产线里主要承担单工位的工艺逻辑处理，比如机器人抓取工件后的到位检测、夹具的夹紧松开控制、工位安全门的联锁信号处理，和主站之间通过工业总线通讯，只需要一根总线电缆就能完成和主控制柜的信号交互，相比传统的点对点接线方式，能减少70%以上的现场接线工作量，同时降低接线故障的排查难度。建模的时候需要重点关注背部导轨卡扣的活动行程，

　　保证卡扣在弹出和锁止状态下都能和导轨可靠贴合，不会因为长期振动出现松脱；正面的显示窗口需要和内部PCB板的数码管位置精准对齐，偏移量不能超过0.5mm，否则会出现显示数字缺划、视角偏移的问题；侧面的接插件安装位需要做定位柱设计，保证接插件焊装在PCB上之后，和外壳的开孔位置完全对齐，插拔时不会出现卡滞。另外模块的边角都做了R2的圆角处理，避免安装时划伤工人的手部，外壳的合模线做在侧面的非外观面，不会影响正面的整体观感，模块上的状态指示灯采用不同颜色的透光材质，运行、故障、通讯状态分别对应绿色、红色、黄色，现场人员可以快速识别模块的运行状态，不需要凑近查看标识文字。
