台达S系列导轨式24V直流电源模块

　　这款台达S系列24VDC电源模块，是工业自动化控制柜内的核心供电部件，主要为PLC主机、扩展IO模块、现场传感器、小型执行器提供稳定的24V直流供电，在3C组装线、物流分拣线、小型水处理设备、单机配套设备的电控系统中应用十分广泛，属于小功率工业开关电源的经典款型。

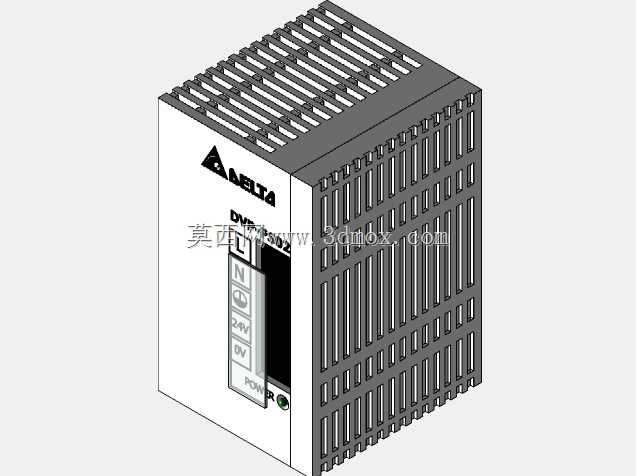

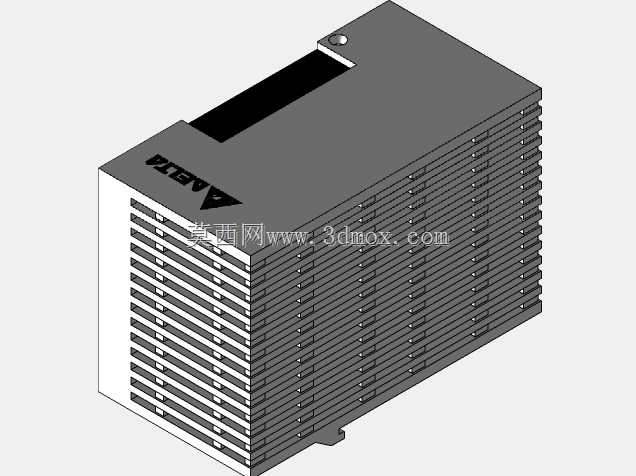

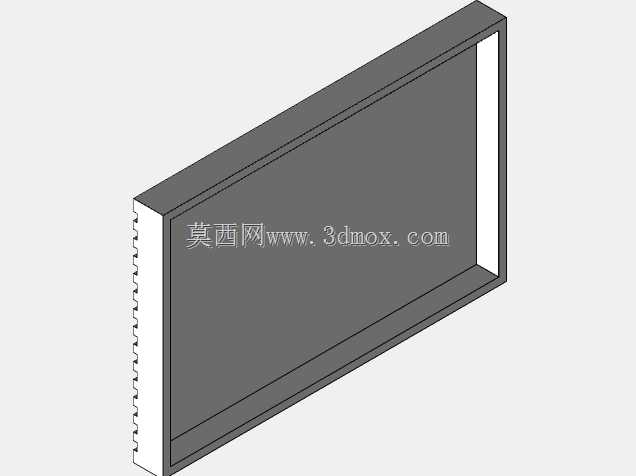

　　从实际选型适配的角度看，这类导轨式电源的设计完全贴合工业电控柜的安装逻辑，整体采用窄体塑壳结构，宽度适配标准DIN导轨安装位，安装时无需额外打孔固定，直接卡装在35mm标准导轨上即可，柜体内部排布时可以和断路器、PLC主机、继电器组并排安装，不会占用过多柜内横向空间，外壳侧面做了密集的竖向散热格栅，依靠自然对流就能满足满负载运行的散热需求，不需要额外加装散热风扇，避免了风扇积灰、轴承磨损带来的后期维护问题，适合在粉尘、温湿度有一定波动的工业现场长期运行。

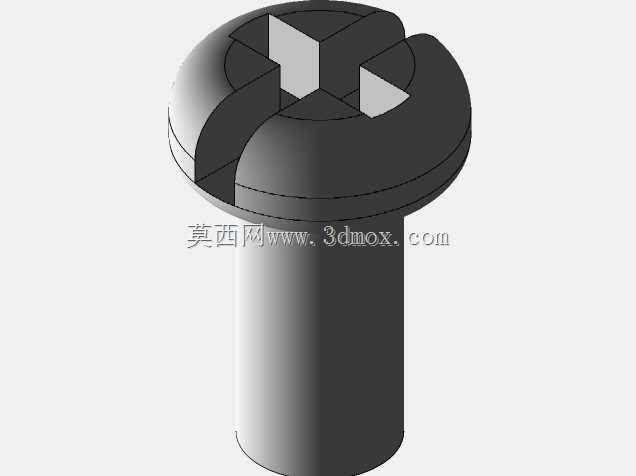

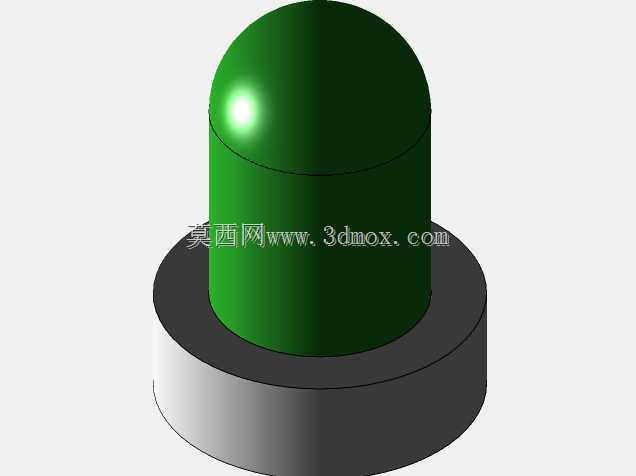

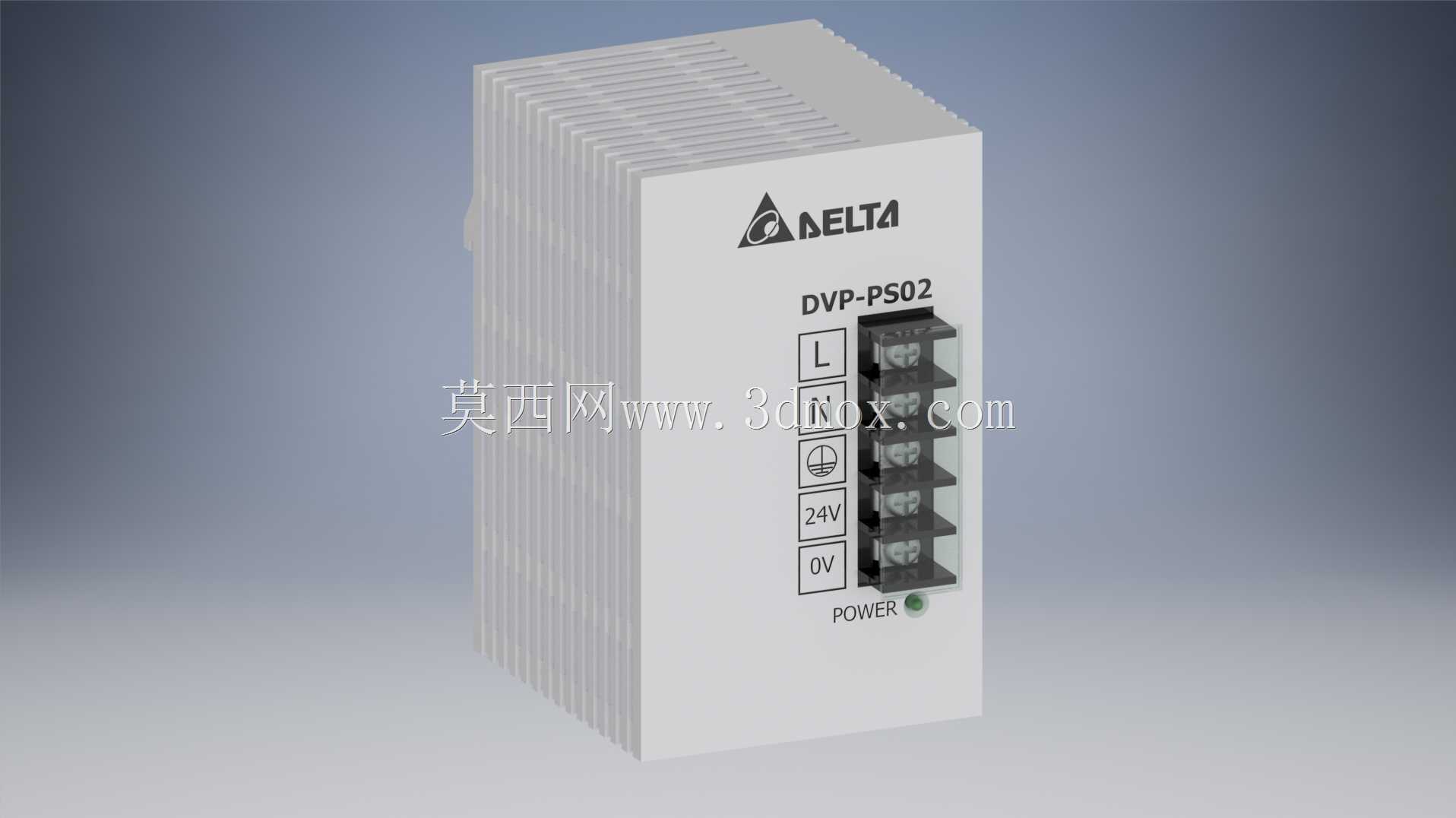

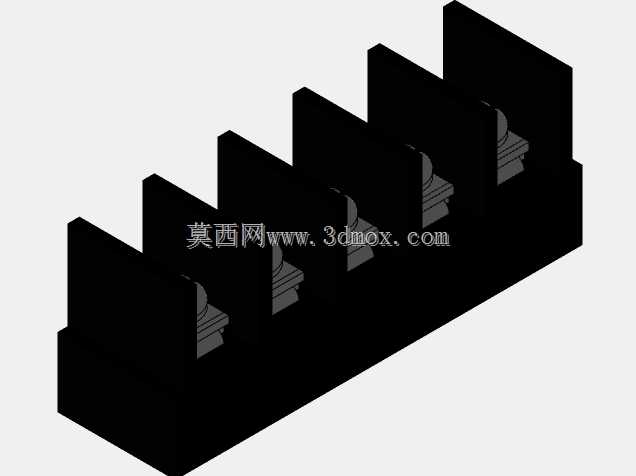

　　接线端的布局完全遵循电工接线的操作习惯，正面从上到下依次排布L、N交流输入端，接地保护端，以及24V正极、0V负极的直流输出端，每个接线端子都配有清晰的丝印标识，接线时不需要反复查阅手册就能快速完成接线，端子采用螺丝压接结构，能适配0.5-2.5平方毫米的多股铜芯线，压接后抗拉扯能力强，不会因为设备运行震动出现接线松脱的问题。正面右下角设置了电源运行指示灯，正常输出24V直流时指示灯常亮，现场运维人员巡检时不需要用万用表测量，直接观察指示灯状态就能快速判断电源是否正常工作，大幅降低日常巡检的工作量。

　　从电路设计的层面看，这款电源内置了过流保护、过压保护、短路保护机制，当输出端出现短路、负载电流超过额定值、输出电压异常升高时，电源会自动切断输出，故障排除后可自动恢复供电，不会因为后端负载故障导致电源本身烧毁，也能避免异常电压损坏后端连接的PLC、传感器等精密电子器件。输入端支持宽范围交流电压输入，适配国内工业现场常见的电压波动场景，即使电网电压出现一定幅度的波动，也能稳定输出24V直流电压，输出纹波控制在较低水平，不会对模拟量采集、高速脉冲通讯这类对电源质量敏感的电路造成干扰。

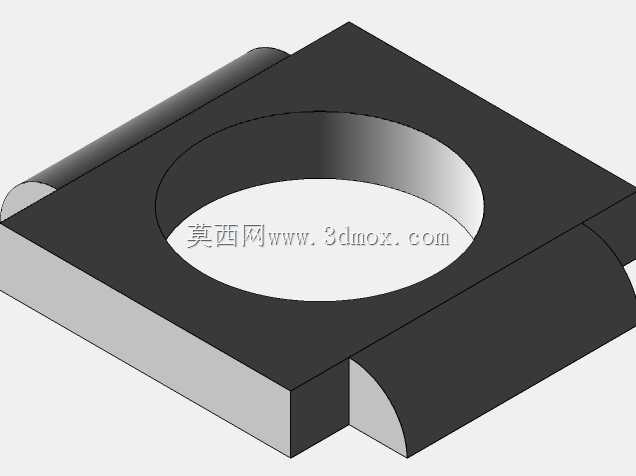

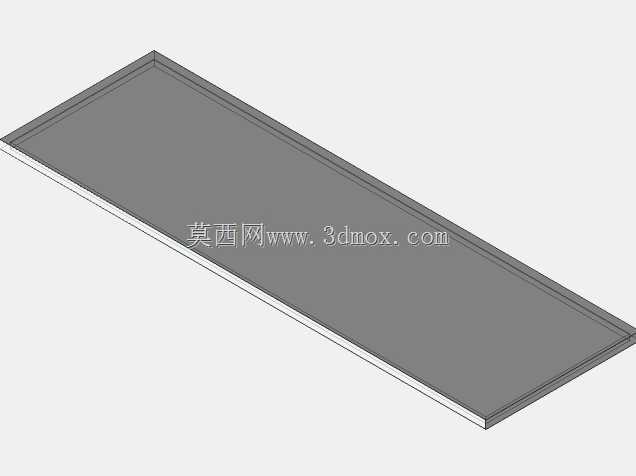

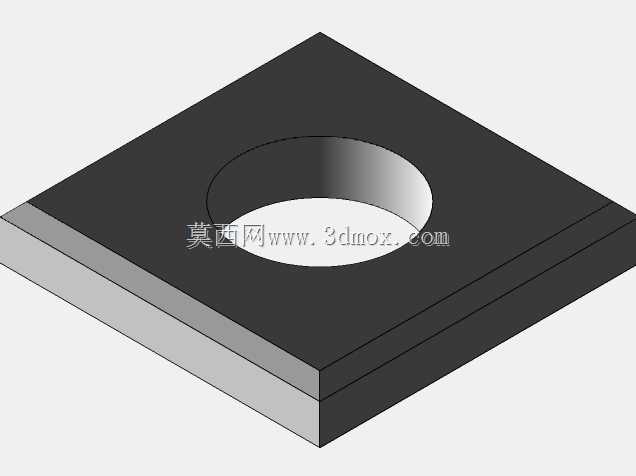

　　建模过程中需要重点把控几个关键尺寸边界：首先是导轨安装卡扣的位置尺寸，卡扣中心到壳体背面的距离、卡扣的卡槽宽度必须和标准35mmDIN导轨的尺寸完全匹配，否则实际装配时会出现卡装过松或者无法卡入的问题；其次是接线端子的间距、螺丝孔的深度要符合实际接线的操作空间要求，端子之间的电气间隙要满足低压电气的安全规范，避免出现爬电距离不足的问题；外壳的散热格栅深度、壁厚要和实物一致，还原真实产品的散热结构特征；正面的品牌标识、型号丝印、端子标识的位置和大小要和实物对齐，指示灯的位置要做透光结构的细节还原，保证模型的装配干涉检查、布局仿真都能直接用于实际电控柜的设计工作。

　　在实际设备布局时，这类电源模块通常安装在控制柜进线端的附近，和主断路器、浪涌保护器相邻排布，交流进线从柜体上部引入后直接接入电源输入端，直流输出端通过端子排分路给各个用电设备供电，排布时要注意和交流接触器、变频器这类强干扰源保持适当距离，避免强电磁干扰影响电源的稳定运行。模型的细节还原度直接影响电控柜三维布局的准确性，比如壳体的安装固定孔位、接线端子的出线方向、外壳的突出部分尺寸，都需要和实物完全一致，才能在做柜体装配仿真时提前发现干涉问题，减少现场安装时的整改工作量。
