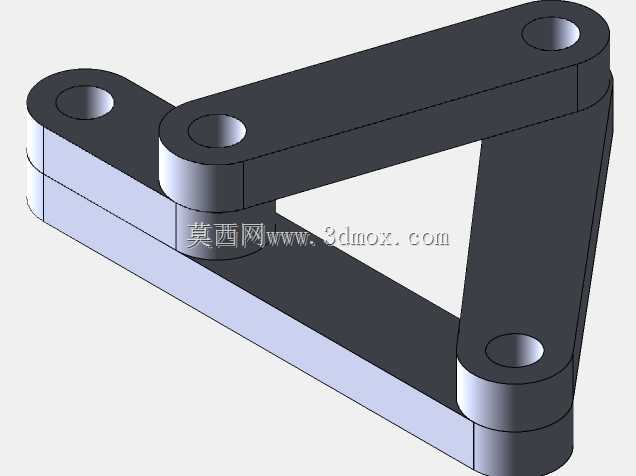

这套四连杆铰接结构,是机械原理教学场景中最常用的演示载体,日常在工科院校机械设计基础课堂、职业院校实训工位上,常被用来拆解平面连杆机构的运动转化逻辑,帮学习者直观理解曲柄、摇杆、连杆之间的运动传递关系,也能用来验证急回特性、死点位置这些抽象的理论知识点,不少机械原理课程的课程设计环节,也会以这类基础连杆结构为原型,拓展做送料机构、车门启闭机构、缝纫机驱动机构的变形设计。

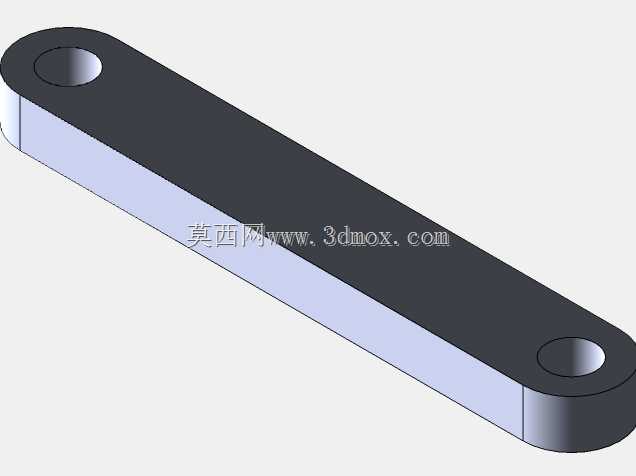

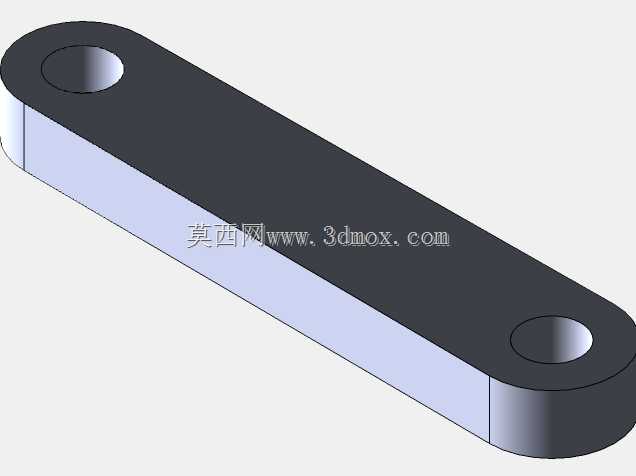

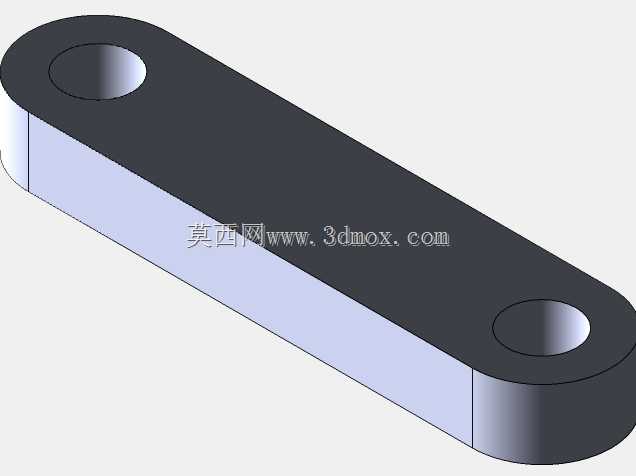

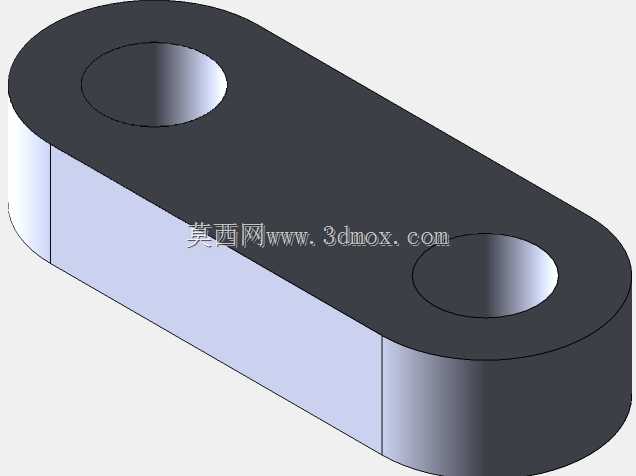

从结构功能来看,这套构件完全遵循平面低副机构的设计逻辑,三个活动连杆搭配一个固定机架,四个铰接孔的位置精度直接决定了整个机构的运动顺畅度,每个铰接端都做了等直径的通孔设计,孔壁与杆件端面保持严格垂直,装配时配合标准圆柱销就能实现无卡滞的相对转动,不会出现运动过程中的别劲、卡顿问题。杆件本身采用等厚度的板式结构,所有棱边都做了小尺寸的倒角处理,既避免了锐边划伤的风险,也能减少装配过程中边角磕碰带来的尺寸偏差。
设计这类教学演示结构的时候,首先要确定固定铰接点的相对位置,也就是机架的两个孔中心距,这个尺寸是整个机构的基准,后续三个活动杆的长度都要围绕这个基准做匹配,要保证主动件能够做整周回转的话,就需要满足最短杆长度加最长杆长度小于等于其余两杆长度之和的格拉霍夫定理,这套结构的尺寸配比刚好满足曲柄存在条件,所以可以实现连续回转输入到往复摆动输出的运动转化,用来给学习者演示不同输入条件下的输出运动轨迹。杆件的截面厚度不需要做的太厚,毕竟教学演示场景下没有大负载传递需求,只要保证铰接孔处的挤压强度足够,反复拆装演示不会出现孔壁变形就可以,孔的直径统一选用常用的销钉规格,方便实训时快速搭配标准紧固件完成装配,不需要额外定制非标连接件。
安装边界上,这套结构的固定端两个铰接孔的中心距是整个结构的安装基准,安装时只需要将这两个孔通过销钉或者螺栓固定在实训台的T型槽或者安装平板上,就能作为机架使用,整个机构运动过程中的最大外轮廓边界,出现在主动曲柄与连杆共线的两个极限位置,设计实训台安装空间的时候,只要预留出比这个极限轮廓大10%左右的操作空间,就不会出现运动过程中构件与台架、周边其他教具的干涉问题。铰接孔的配合公差选用间隙配合,既保证转动灵活,又不会因为间隙过大出现明显的运动回差,演示运动轨迹的时候不会出现轨迹偏移的问题,能准确还原理论计算的运动路径。
实际教学使用中,这套结构还可以搭配位移传感器、角度标尺,用来实测不同输入角度下的输出摆角、连杆上特定点的运动轨迹,和理论计算值做对比,帮学习者建立理论设计和实际结构之间的认知关联,很多初学者刚接触连杆机构的时候,很难理解死点位置的受力特性,通过手动转动这套结构的主动件,就能直观感受到死点位置的传动锁止特性,比单纯看教材示意图的理解效率高很多。另外这类基础连杆结构也是很多工业设备传动单元的原型,比如牛头刨床的进给机构、鄂式破碎机的破碎腔驱动结构、公共汽车的车门启闭机构,都是在这类四连杆结构的基础上,根据实际负载、行程需求调整杆长比例、铰接点位置演化来的,吃透这套基础结构的设计逻辑,后续做复杂连杆机构设计的时候就能快速找准尺寸匹配的核心逻辑,避免出现机构卡滞、运动轨迹不符合设计要求的问题。
结构的杆件外形没有做多余的异形设计,都是直杆搭配铰接端的圆弧过渡,这样的设计一方面是加工方便,用常规的铣削、钻孔设备就能完成加工,不需要特殊的成型工艺,实训教学中甚至可以让学员自己动手下料、钻孔、组装这套结构,加深对连杆机构尺寸配比的理解;另一方面直杆结构的受力传递路径更直接,运动过程中杆件的变形量极小,不会因为杆件自身变形影响运动演示的精度。每个铰接孔的端面都做了平面对称设计,装配时连杆和摇杆的端面可以完全贴合,不会出现偏载导致的销钉弯曲问题,长时间反复拆装演示也能保持结构的运动精度。
