小型便携立式燃气储存罐体结构设计

　　在民用燃气供应、户外作业临时供气、小型餐饮摊点供气这类场景中，小型储气罐体是核心的承压储装部件，区别于大型固定式储罐，这类小型罐体需要兼顾移动便利性、结构承压可靠性与操作安全性，本次设计的小型立式燃气罐体，正是针对小流量、需频繁转场的供气需求开发的结构方案。

　　从实际使用场景出发，这类小型罐体常被用于户外露营炊事、流动小吃摊点供气、家庭应急备用气源、小型焊接维修作业的临时燃气供给，使用过程中需要频繁短距离搬运、临时放置，甚至在部分场景下会随作业车辆短途转运，因此结构设计上首先要解决搬运便利性与放置稳定性的平衡。罐体整体采用立式圆柱结构，底部为圆弧过渡的封底结构，相比平底结构，圆弧封底在承压时应力分布更均匀，不会在底部折角处出现应力集中，同时立式圆柱形态在相同容积下占用的地面投影面积更小，适合狭小空间内放置，比如户外摊点的操作台下方、露营装备的收纳间隙中都能轻松安置。

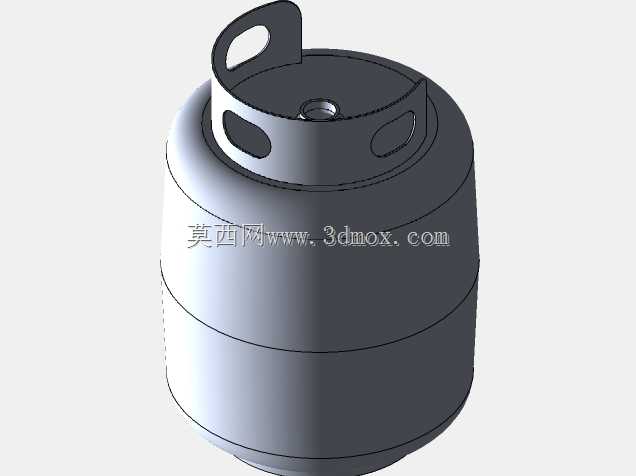

　　罐体顶部的护圈结构是设计中的重点功能部件，护圈上开设三个对称分布的镂空握持孔，既可以作为搬运时的握持点位，三个孔位对称分布的设计，让单人搬运时可以任意选择握持位置，不需要刻意对准特定把手，双人协同搬运时也能找到合适的施力点；同时护圈的高度略高于顶部的阀门安装座，在罐体发生倾倒、或者堆放其他物品时，护圈可以首先承受冲击力，避免顶部的阀门接口被碰撞变形，防止燃气泄漏的风险。护圈与罐体上封头采用满焊连接，连接位置做了圆弧过渡处理，避免焊接应力集中，同时焊接后打磨平整，不会出现尖锐毛刺划伤操作人员的情况。

　　罐体的筒体部分采用两段式等直径圆柱结构，中间设置一圈环形加强筋，这道加强筋并非简单的装饰结构，当罐体内部充入额定压力的燃气时，筒壁会承受均匀的内压，长圆柱筒壁在长期承压下容易出现径向的蠕变变形，中间的环形加强筋可以将筒体的计算长度缩短一半，大幅提升筒壁的抗失稳能力，同时这道加强筋也可以作为罐体堆叠放置时的定位台阶，多个罐体堆叠运输时，上方罐体的底部圆弧可以卡在下方罐体的加强筋位置，避免运输过程中罐体滑动倾倒。

　　从安装边界来看，罐体的整体外径控制在常规家用储物柜的容纳尺寸范围内，高度适配普通桌面下的净空高度，不需要额外预留过大的存放空间；顶部的阀门接口采用标准的民用燃气阀安装螺纹，不需要额外定制转接头就可以直接匹配市面上常见的燃气减压阀、输气软管，用户更换配件时通用性极强。罐体的重心设计在整体高度的三分之一偏下位置，即使在地面不太平整的户外场地放置，也不容易发生倾倒，经过实际测算，当放置平面倾斜角度不超过15度时，罐体可以保持稳定不倾覆，满足户外非硬化地面的使用需求。

　　在结构强度设计上，罐体的壁厚选取兼顾了承压能力与整体重量，不会因为壁厚过大导致整体过重搬运费力，也不会因为壁厚不足导致承压安全系数不够，所有的转角位置都采用圆角过渡，避免直角位置的应力集中，在充装燃气、温度变化导致内压波动时，各个位置的应力都处于材料许用应力范围内。顶部的充气接口位于护圈中心位置，连接充气管路时不会被护圈遮挡，操作空间充足，日常检查阀门密封性时也能直观看到接口位置，不需要额外挪动罐体或者拆除防护部件。

　　这类小型罐体的设计核心是在安全承压的前提下，尽可能提升使用的便利性，很多同类产品要么过度追求轻量化导致结构强度不足，要么壁厚过大导致搬运困难，本次设计在两者之间找到了平衡点，同时护圈的一体化设计兼顾了搬运与防护功能，不需要额外加装可拆卸的塑料把手，避免了塑料把手老化断裂导致搬运时罐体坠落的风险，全金属焊接的结构也更适合户外复杂的使用环境，耐磕碰、耐温度变化，长期使用也不会出现结构件老化失效的问题。在实际建模过程中，所有的焊接位置都预留了合理的焊接收缩余量，筒体与封头的配合公差按照薄壁压力容器的常规要求选取，加工时不需要特殊的定制工装，普通的卷板、焊接设备就可以完成生产，制造成本可控，适合批量生产投放民用市场。
