十字杠杆轴类机械传动连接构件

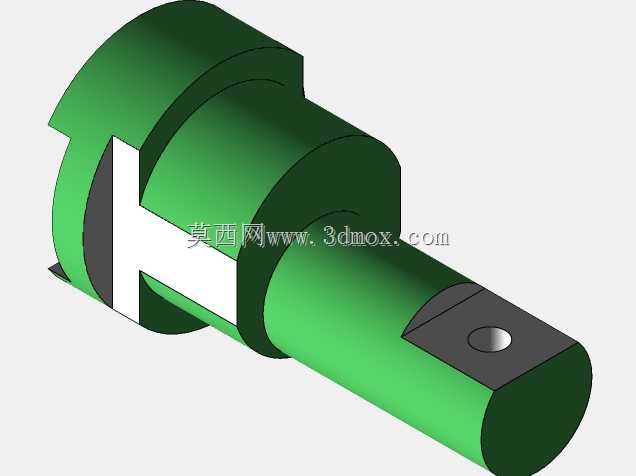

　　这类带十字卡位结构的轴类构件，常出现在需要周向定位、同步传动的小型机械联动场景中，比如通讯设备内部的拨叉联动机构、小型手动切换装置的力矩传递节点，或是轻工设备里的档位切换转轴组件，核心作用是把输入端的旋转力矩通过十字卡位的咬合结构传递到相邻执行件，同时靠轴端的扁位与销孔完成轴向与周向的双重固定，避免传动过程中出现打滑、窜动的问题。从结构设计逻辑来看，构件采用阶梯轴的整体构型，大直径段的十字凸台是核心传力部位，设计时特意将凸台与轴身做了一体化加工的结构考量，避免装配式连接带来的间隙误差，保证传动过程中的力矩传递刚性，凸台的侧面做了微小的倒角处理，既方便装配时的对位导入，也能消除热处理后的应力集中点，提升构件的交变载荷耐受能力。

　　轴身的直径梯度是按照受力分布做的匹配设计，靠近十字凸台的轴段直径更大，用来承受传动过程中产生的弯曲应力与剪切应力，往轴端延伸的轴段直径逐步收窄，一方面适配安装位的轴承内圈尺寸，减少不必要的材料占用降低构件自重，另一方面也给轴端的安装固定结构预留出足够的布置空间。轴端的扁位结构是为了配合外部的拨叉或是锁紧件使用，扁位上的径向销孔用来穿装圆柱销，完成构件与外部联动件的硬连接，销孔的位置特意设置在扁位的中心区域，保证受力时销钉的剪切面受力均匀，不会出现偏载导致的销钉断裂问题。从安装边界来看，这类构件的轴向安装尺寸需要匹配安装腔的深度，大直径段的轴肩是天然的轴向定位面，装配时轴肩抵靠在安装腔的台阶面上，就能确定构件的轴向安装位置，

　　不需要额外加装定位套环，简化了装配流程。十字凸台的外形尺寸需要和配合件的十字凹槽做公差匹配，通常采用小间隙配合的公差带，既保证装配时能够顺利滑入，又不会因为间隙过大导致传动过程中出现冲击异响，长期使用下也能减少配合面的磨损量。轴身的圆柱面需要和安装位的滑动轴承或是滚动轴承内圈做过渡配合，保证轴身转动时的同轴度，避免转动过程中出现径向跳动，影响传动精度。在实际使用场景中，这类构件往往承受的是间歇性的交变载荷，比如设备档位切换时的瞬时冲击力，日常待机状态下几乎不承受持续载荷，所以设计时材料选型多采用中碳钢调质处理，表面做发黑防锈处理，核心配合面做精磨加工，保证表面粗糙度满足传动配合的要求，不需要做过高的表面硬化处理，

　　就能满足常规工况下的使用寿命要求。十字凸台的受力面在设计时做了平面度的公差要求，保证和配合凹槽的接触面能够完全贴合，避免局部接触应力过大导致的接触面压溃变形，凸台的根部做了圆角过渡，进一步降低应力集中系数，提升构件的抗疲劳性能。轴端的销孔在加工时需要保证和轴身轴线的垂直度，避免穿装销钉后出现销钉偏斜，导致联动件安装错位，影响整个联动机构的动作精度。这类构件的整体结构没有复杂的曲面特征，加工工艺性较好，采用常规的车削、铣削、钻削工艺就能完成全部加工工序，不需要特殊的定制刀具，适合批量生产，在小型通讯设备、手动操作机构、轻工机械的联动模块中都能看到这类结构的应用，虽然属于小型零部件，但却是整个联动机构中保证动作同步性、力矩传递可靠性的核心零件，设计时任何一个尺寸的公差偏差，都可能导致整个机构出现卡滞、打滑、动作不到位的问题。
