高精度螺旋斜齿传动齿轮结构设计

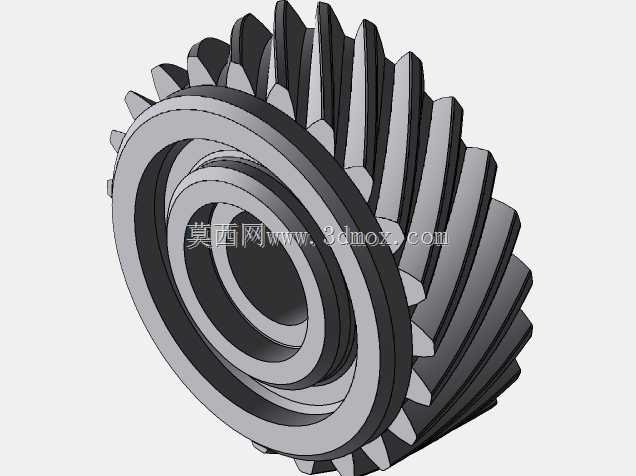

　　在各类需要平稳动力传递的机械传动场景中，斜齿轮的应用覆盖了从通用工业减速设备、精密机床主轴传动到小型动力传输机构的多个领域，相比直齿圆柱齿轮，斜齿结构的啮合过程是渐进式的，轮齿从齿端局部接触逐步过渡到全齿宽啮合，再逐步脱离啮合，能大幅降低传动过程中的冲击、振动与运行噪音，尤其适合中高速、重载的传动工况。这款斜齿轮的设计围绕平稳啮合、载荷均匀分布的核心需求展开，齿向采用标准螺旋角设计，齿廓修形充分考虑了啮合过程中的弹性变形与热胀量补偿，避免轮齿在啮入啮出阶段出现边缘接触导致的局部应力集中，有效提升轮齿的接触疲劳强度与弯曲疲劳寿命。从结构细节来看，齿轮采用带阶梯内孔的辐板式结构，中心大直径内孔用于与传动轴的轴段配合，配合面的公差选用基孔制过渡配合，保证传动过程中齿轮与轴的同轴度，避免偏心带来的传动误差与附加动载荷；内孔旁的阶梯环槽可用于安装轴用挡圈或者定位套筒，实现齿轮在轴向上的精准限位，防止传动过程中出现轴向窜动，保证啮合齿宽的有效接触长度。轮缘部分的厚度经过强度校核，在满足齿根弯曲强度要求的前提下尽可能缩减辐板厚度，降低齿轮自身的转动惯量，减少传动系统启停阶段的惯性冲击，同时也能降低整体重量，适合对传动件重量有控制要求的精密传动场景。齿宽的设计匹配对应啮合齿轮的齿宽参数，预留了合理的轴向安装错位补偿量，即使安装过程中存在微小的轴向位置偏差，也能保证足够的有效啮合宽度，不会出现齿面接触面积不足导致的单位面积载荷过载。

　　齿顶部分做了微小的倒角修缘，既可以去除加工过程中产生的锐边毛刺，避免装配过程中划伤操作人员或者配合零件表面，也能减少啮合过程中齿顶与配对齿轮齿根的干涉风险，降低啮合噪音。在实际设备装配中，这款斜齿轮的安装边界需要重点关注几个维度：首先是径向安装空间，齿轮齿顶圆直径决定了安装腔体内的最小径向避让尺寸，需要保证齿顶与腔体内壁之间留有足够的间隙，避免运行过程中出现刮蹭，同时也要预留润滑介质的流动空间，保证啮合区域能得到充分的润滑与散热；其次是轴向安装尺寸，齿轮的轮毂端面到辐板的台阶尺寸需要与轴上的定位台阶、锁紧元件的尺寸匹配，保证装配后齿轮的轴向位置精度，避免与相邻的轴承、其他传动轮发生干涉；最后是啮合侧隙的调整，

　　斜齿轮传动需要根据运行工况的温度变化、润滑条件预留合理的侧隙，既要避免侧隙过小导致运行过程中轮齿卡滞、润滑膜无法形成，也要避免侧隙过大导致传动回程误差超标，影响传动精度。从设计思路的角度，这款斜齿轮没有采用多余的冗余结构，所有结构特征都服务于传动功能与装配需求：轮毂部分的长度根据轴的配合长度设计，保证足够的配合接触面积，传递额定扭矩时不会出现配合面打滑；轮齿的螺旋角经过优化，在保证轴向力处于轴承可承受范围内的前提下，尽可能提升啮合重合度，重合度的提升意味着同时参与啮合的轮齿对数更多，单齿承受的载荷更小，传动过程也更加平稳。在实际应用中，这类斜齿轮常配对使用组成平行轴斜齿轮传动机构，也可与斜齿齿条配合实现旋转运动到直线运动的转换，

　　在进给机构、输送线传动单元、小型减速箱内部都能见到这类结构的应用。设计过程中需要同步考虑加工工艺性，轮齿部分适合采用滚齿加工后进行齿面淬火处理，保证齿面硬度达到耐磨要求，内孔与端面作为装配基准，需要在一次装夹中完成精加工，保证内孔轴线与齿轮端面的垂直度，避免装配后齿轮出现偏摆，导致齿面接触偏载，提前出现点蚀、断齿等失效形式。另外，齿轮的润滑设计也需要匹配结构特点，采用油浴润滑时，齿轮的浸油深度需要控制在合理范围，过深会增加搅油阻力带来不必要的功率损耗，过浅则无法保证啮合区域得到充分润滑；采用油脂润滑时，需要在装配时在啮合部位填充足够的适配润滑脂，同时在腔体设计上考虑密封结构，避免润滑脂泄漏以及外界粉尘、杂质进入啮合区域加剧齿面磨损。
