带轴段集成式螺旋斜齿传动零件

项目分类:齿轮 发布时间:2022-07-14 ID:678672
  • 带轴段集成式螺旋斜齿传动零件

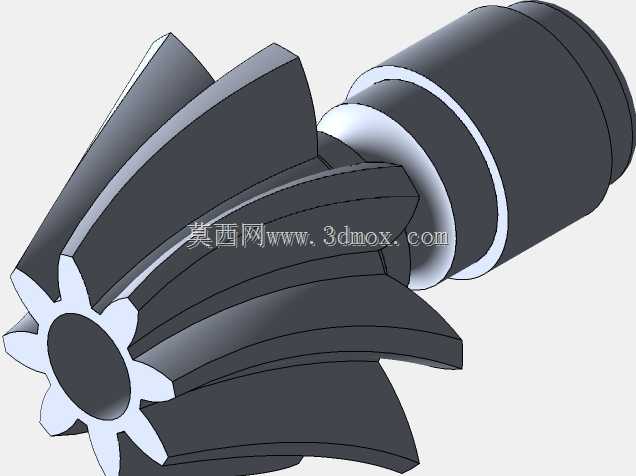

  这款轴齿一体的斜齿传动零件,在中小功率传动场景里的适配性很强,日常做小型传动机构选型时经常会碰到这类结构,它把传动齿段和安装轴段做了集成设计,省去了齿轮和轴之间的键连接、过盈装配环节,从根源上减少了装配累积误差,也避免了键连接带来的应力集中问题,在转速偏高、传动平稳性要求高的小型设备里表现很突出。先从实际应用场景说,这类零件常见于小型电动工具的动力输出端、小型通讯设备的调节机构传动链、精密进给装置的动力传递环节,还有小型自动化设备的辅助传动工位,比如桌面级小型输送线的驱动端、精密调节模组的动力输入段,因为斜齿本身的啮合特性,相比直齿传动,它的啮合过程是渐进式的,轮齿从齿端开始接触,逐步过渡到全齿宽啮合,再逐步脱离啮合,

  不会出现直齿传动那种突然进入、突然退出啮合的冲击,所以传动噪音更小,运转平稳性更好,适合对传动噪音有要求的小型设备场景。再看功能特性,齿部采用螺旋角设计,啮合重合度比同参数直齿高出不少,这意味着同时参与啮合的轮齿对数更多,单齿承受的载荷被分摊,整体承载能力比同模数同齿宽的直齿轮要高,而且在传动过程中,载荷变化是平缓过渡的,不会出现直齿传动的阶跃式载荷波动,对配套轴承的冲击也更小,能延长整套传动组件的使用寿命。轴段部分做了阶梯式设计,不同直径的轴段分别对应不同的安装功能,靠近齿部的大直径轴段是轴承安装位,用来匹配深沟球轴承或者滚针轴承的内圈,轴肩位置做了圆角过渡,避免热处理和受载时出现应力开裂,远离齿部的轴段可以做动力输入端,用来连接联轴器、带轮或者直接和驱动电机的输出轴对接,轴端可以根据安装需求加工螺纹孔或者键槽,不过这个集成式结构本身已经把同轴度误差控制到了最小,因为齿部和轴段是一次装夹加工成型的,不存在装配时的同轴度偏差,这对高速运转的场景来说非常重要,能大幅降低运转时的径向跳动量。设计思路上,做这类轴齿一体零件的时候,首先要确定传动比要求,根据匹配的电机转速和输出端需要的转速,确定齿部的齿数、模数、螺旋角方向和角度,螺旋角的选择很关键,角度太小的话,斜齿的平稳性优势体现不出来,角度太大的话,运转时产生的轴向力会过大,增加轴承的轴向载荷负担,一般这类小型传动件的螺旋角选在8到15度之间比较合适,既能保证啮合平稳性,

  又不会让轴向力超出小型轴承的承载范围。齿宽的设计要结合承载需求,齿宽太小承载不足,太宽的话会因为加工误差、安装变形导致轮齿偏载,反而降低承载能力,一般齿宽和分度圆直径的比例控制在0.2到0.4之间适配这类小型集成轴齿。然后是安装边界的考量,轴段的直径公差要和匹配的轴承内圈公差适配,一般采用k6或者m6的过渡配合,保证轴承内圈和轴段不会出现相对滑动,轴承安装位的轴肩高度要低于轴承内圈的倒角高度,方便轴承拆卸,不会出现轴承装到位后被轴肩顶住无法拆卸的问题。齿部的加工精度一般选7到8级就能满足大部分小型传动场景的需求,齿面做调质处理,硬度控制在220到250HBW之间,兼顾耐磨性和韧性,不需要做太高硬度的渗碳淬火,

  毕竟这类零件多用于中小载荷场景,过高的硬度反而会增加加工成本,也会提升齿面精加工的难度。另外,齿端做了倒角处理,避免装配时轮齿边缘磕碰损伤,也能让啮合切入的时候更顺滑,不会出现齿端刮擦配对齿轮齿面的问题。在实际选型替换的时候,要注意螺旋角的方向,要和配对的斜齿轮旋向相反,不然无法正常啮合,同时要核对中心距,斜齿轮的中心距计算要考虑螺旋角带来的分度圆直径变化,不能直接按直齿的中心距公式计算,不然会出现啮合间隙过大或者卡滞的问题。轴段的长度要匹配安装腔体的深度,预留出轴承的安装空间和端盖的密封位置,避免装配时出现轴段过长顶到端盖,或者过短导致轴承定位失效的问题。这类集成式轴齿相比分体式的齿轮加轴的结构,还有个优势是整体刚性更好,因为没有装配结合面,动力传递的时候不会出现连接间隙带来的回程误差,在需要正反转频繁切换的传动场景里,传动精度更有保障,不会因为键连接的间隙出现正反转空程,这点在小型精密调节机构里非常实用,比如通讯设备里的天线角度调节机构,就需要这类回程间隙小、传动平稳的零件,保证调节精度,不会出现调节时的卡顿或者空程偏差。
