乘用车侧围车门结构三维设计

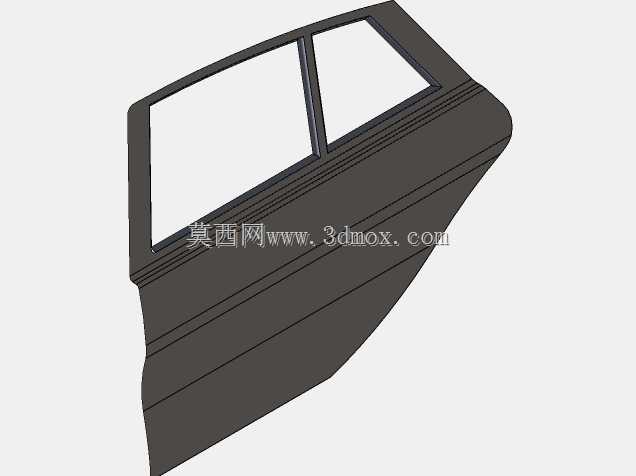

　　在乘用车车身开发流程里，侧门作为核心开闭件，直接关联乘员进出便利性、整车NVH表现、侧碰安全防护以及外观曲面精度，这套三维结构完整还原了量产车型后门的主体形态，覆盖了外板曲面、窗框分块、腰线特征等核心设计要素。从实际装车场景来看，该结构适配常规三厢或两厢乘用车的后排侧门位置，安装边界需要匹配侧围外板的门洞止口，上下铰链安装点的坐标公差需要控制在±0.2mm以内，才能保证车门开闭过程中与翼子板、后侧围、顶盖侧梁的间隙均匀，避免出现运动干涉。设计过程中优先考虑了外板的冲压工艺性，腰线位置采用了平缓的棱线过渡，既保留了外观的层次感，又不会因为拉延深度过大导致冲压开裂，外板边缘的包边结构预留了与内板连接的压合余量，

　　能够满足常规滚边包边的工艺要求。窗框部分采用了分体式三角窗设计，固定三角窗的区域预留了玻璃粘接的安装面，活动玻璃的导轨安装位沿着窗框轮廓布置，能够保证玻璃升降过程中的运行平稳性，避免出现升降卡顿或者密封不严的问题。车门下部的防撞梁安装位在结构中做了隐含的安装面预留，侧碰过程中能够通过防撞梁传递碰撞力，减少乘员舱的侵入量，满足侧面碰撞的法规要求。从安装匹配的角度，该结构的整体尺寸参考常规B级车后门参数，高度方向覆盖从门槛梁到顶盖侧梁的门洞范围，宽度方向匹配B柱到C柱之间的门洞跨度，门锁安装位布置在车门后缘与C柱锁扣对应的位置，锁体安装面的平面度要求控制在0.1mm以内，保证锁止机构的啮合可靠性。外板表面的曲面做了连续的G2连续处理，

　　能够满足A级曲面的评审要求，喷漆之后不会出现光影畸变的问题，车门下部的防擦条安装位预留了卡扣安装孔，能够直接适配常规的卡扣式防擦条装配。在密封结构的设计上，车门内圈预留了两道密封胶条的安装槽，一道是与门洞止口配合的主密封，另一道是与侧围外板配合的辅助密封，两道密封配合能够有效阻隔车外的风噪、雨水以及灰尘进入车内，提升乘坐舒适性。玻璃升降器的安装空间在车门内腔做了足够的预留，能够适配绳轮式或者叉臂式的常规玻璃升降器布置，不需要额外做结构避让，扬声器安装位、门锁拉线的走线路径也在结构中做了对应的空间预留，减少后续细化设计时的结构改动量。铰链安装面采用了双层板加强的结构设计，能够承受车门长期开闭带来的交变载荷，避免出现铰链安装点开裂或者车门下沉的问题，车门下部的排水孔位置也做了对应的结构预留，能够将渗入车门内腔的雨水及时排出，避免内腔出现锈蚀问题。
