集成式汽轮机润滑油供油橇装装置

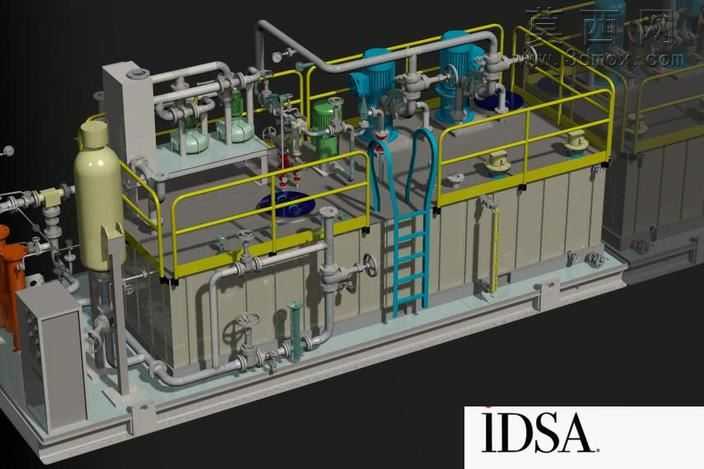

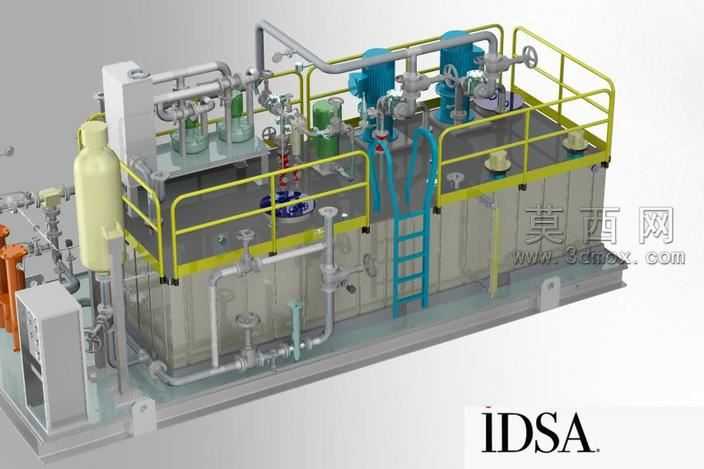

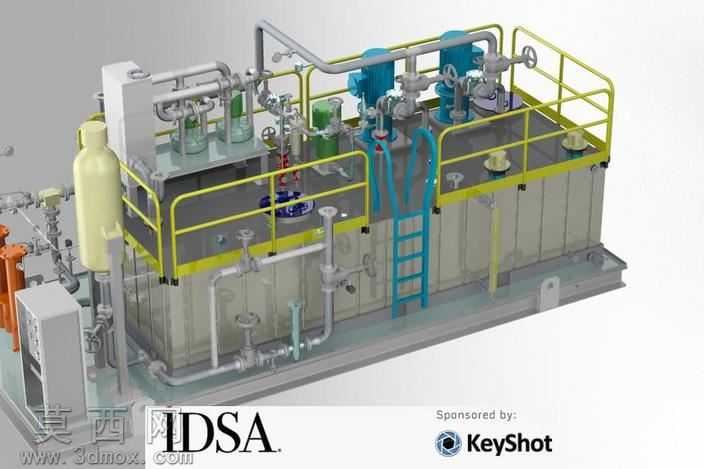

本作品为汽轮机配套的集成式润滑油供油橇装系统三维建模成果，建模过程中严格遵循工业橇装设备的集成化设计逻辑，先完成底部承载橇座的基准建模，橇座采用型钢焊接框架搭配防滑铺板结构，预留地脚安装孔位与吊装受力点位，保证整体结构的承载强度与现场安装适配性。建模阶段按照功能分区完成各部件的排布：下部为大容量储油箱结构，箱体设置检修人孔、液位监测接口、排污口与油温检测点位，箱体外部做加强筋结构建模，避免大容量储油带来的箱体形变问题；中部操作平台采用格栅板铺地设计，搭配标准化黄色安全防护护栏与直梯，护栏高度、横杆间距均符合工业操作平台安全规范，直梯设置防滑踏步与护笼结构，保障运维操作安全。平台区域集成布置了双路润滑油泵、过滤装置、冷却换热单元、压力调节阀门组、流量监测仪表与管路系统，管路建模严格按照工业管路排布规范，区分不同功能的工艺管路，做不同管径的匹配设计，管路弯头、法兰连接、阀门操作位均预留足够的操作空间，避免管路交叉干涉，同时保证油路走向顺畅，减少沿程阻力损失。建模过程中对所有外接接口做统一的标准化设计，预留与汽轮机本体、控制回路的对接点位，实现橇装设备到场后快速对接的设计目标。渲染阶段采用KeyShot完成材质与场景搭建，金属管路采用哑光不锈钢材质，泵体、阀门采用铸钢哑光材质，护栏做亮黄色安全警示材质，油箱与橇座采用工业浅灰漆面材质，储液罐体做米黄色漆面区分，透明视窗部件采用高透玻璃材质搭配轻微反射效果，还原工业现场设备的真实质感。布光采用工业展示常用的软质主光搭配辅助补光，弱化生硬阴影，突出设备的结构层次与部件细节，整体渲染效果清晰展现橇装系统的集成化优势，所有部件的比例、连接关系均符合工业设备的实际设计要求，可用于方案展示、结构校验与运维培训场景。
