简易概念飞行器机身结构设计方案

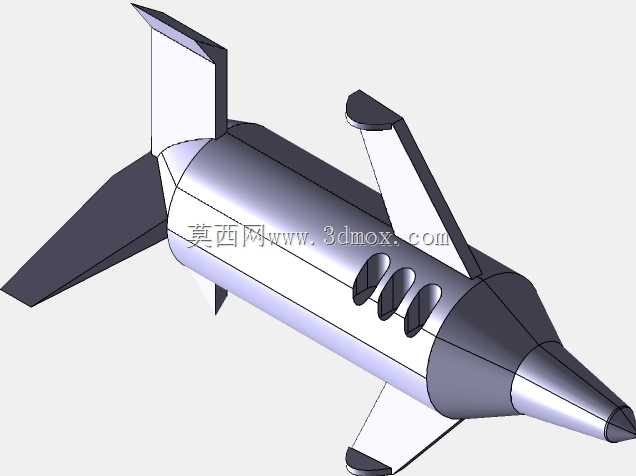

　　该概念飞行器的结构设计围绕小型低空演示类飞行器的应用场景展开，可用于航空科普教学展示、基础气动原理验证教具、青少年科创活动演示载体等场景，区别于量产通航飞机的复杂系统设计，该方案聚焦机身主体的外形逻辑与结构分区合理性，优先保障外形气动演示效果与结构建模的可实现性。从功能特性来看，整机采用单 fuselage 常规布局，机头位置采用圆锥收敛造型，锥度经过反复调整，既保证正向飞行时的气流导流效果，减少头部压差阻力，也预留了足够的内部空间可搭载小型配重块或者演示用传感模块，锥段与圆柱机身的衔接位置做了相切过渡处理，避免外形出现硬折角导致的气流分离问题。机身主体采用等直径圆柱段设计，该段长度占整机总长的60%左右，是整机的核心承载区域，

　　侧面开设的三个椭圆形舷窗采用等间距排布，舷窗边缘做了内凹倒角处理，既还原真实飞行器的舷窗视觉特征，也在建模过程中通过布尔切除操作验证曲面开孔的工艺可行性，圆柱段的壁厚按照演示类模型的常规标准设置，若采用3D打印制作可直接设置1.2-1.5mm的壁厚参数，无需额外添加支撑结构即可完成打印。机翼部分采用上单翼布局，左右机翼对称分布在机身圆柱段的中上部位置，机翼采用梯形翼面设计，翼根与机身完全相切融合，翼尖做了切尖处理，减少翼尖涡流带来的诱导阻力，机翼的安装角设置为3度，匹配低速飞行时的升力需求，尾翼部分包含垂直尾翼与水平尾翼两个部分，垂尾安装在机身尾部的上端，采用后掠造型，后掠角设置为15度，保证航向稳定性，平尾对称安装在机身尾部两侧，

　　与机翼保持平行，安装位置略低于机翼平面，避免机翼下洗气流直接干扰平尾的操控效率。设计过程中优先考虑了不同使用场景下的安装边界问题，若作为静态展示模型使用，整机底部预留了平面支撑位，可直接搭配通用亚克力支架进行摆放，支架连接位置可选择机身重心所在的截面位置，也就是圆柱段距离前端45%总长的位置，保证摆放时的稳定性；若作为动力演示模型改装载体，机身圆柱段的内部空腔直径足够容纳小型动力电池与驱动电机，尾部端面为平面，可直接安装螺旋桨整流罩，无需对机身结构做额外切削修改。建模过程中所有曲面均采用G1连续过渡，相邻面之间没有曲率突变，既保证渲染时的光影效果流畅，也为后续的结构修改预留了调整空间，比如调整机翼后掠角、修改机身长度、

　　增减舷窗数量时，可直接通过参数化建模的特征编辑完成调整，不需要重新绘制基础草图。整机的外形尺寸按照演示类模型的常用规格设置，总长控制在300-500mm区间内可等比例缩放，翼展长度为总长的40%左右，垂尾高度为机身直径的1.2倍，所有外露的棱边均做了0.5mm的圆角处理，避免加工或者展示过程中出现锐边划伤的问题，同时也能进一步降低飞行演示时的局部阻力。结构分区上，将整机拆分为机头、机身主体、左右机翼、垂尾、平尾六个独立的可拆分部件，部件之间的连接位置采用定位止口设计，拆分面均设置在外形曲率变化平缓的位置，既方便拆分后进行内部结构的加装，也能保证拼接后的外形缝隙均匀，不会出现明显的拼接错位问题。
