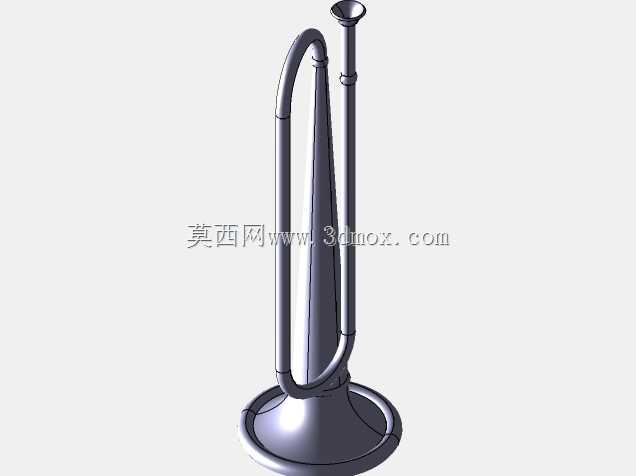

弯管式空气喇叭声学结构造型设计

　　该结构围绕空气喇叭的发声与扩声需求展开，整体由吹嘴、细长导气管、回弯弯管、渐扩号筒以及底部承托结构组成。设计重点并不在复杂装配，而在于气流通道连续性、号筒截面变化规律和外部造型之间的协调。空气喇叭依靠气流在管路内激励振动，并通过号筒逐渐扩大的截面积完成声能传递，因此管路转折处、管径过渡段和号筒出口轮廓都会直接影响发声效率与音色表现。

　　从实际使用场景看，这类器具常见于需要远距离声音提示的场合，例如场地指挥、户外活动、仪式信号、教学演示以及简易声学实验。与电声扩音设备不同，空气喇叭不依赖电路和扬声器，声音来源完全依靠人工吹气或压缩空气激励，结构简单、维护方便，在无电源环境下仍可使用。若用于设备配套，也可将其作为气动警示发声元件的概念原型，进一步对接气源、控制阀和固定支架。

　　建模时首先需要确定号筒的中心线路径。底部号筒从较窄喉部向大口径喇叭口逐渐扩展，曲面不能简单采用直锥拉伸处理，否则喉部到出口的过渡会显得生硬，也不利于气流平顺扩散。较合理的方式是建立号筒母线，通过旋转成型得到连续薄壁壳体，再根据壁厚要求保留均匀壳层。号筒口部采用卷边或圆角收口，可降低边缘应力集中，同时让外观更接近真实金属管乐器的加工形态。

　　细长立管与U形回弯管构成了空气通道的延长段。管路长度会影响空气柱振动条件，弯曲半径则关系到气流阻力和结构紧凑性。若弯管半径过小，内壁容易形成急转区域，气流通过时损失增大；若半径过大，整体高度和占用空间又会增加。该方案将回弯段布置在号筒后侧，使两根竖向管路并列，形成紧凑而具有识别度的轮廓。弯管与立管连接处应保持相切，避免中心线出现折角，管壁过渡也应连续，便于后续按金属弯管或薄壁塑料件思路进行工艺评估。

　　吹嘴位于顶部一侧，口径小于主管路，端部设置小圆台和限位环。吹嘴的作用是引入气流并形成稳定射流，其入口端面需要便于贴合或外接气源，颈部则要与主管路平滑连接。若作为人工吹奏器具，吹嘴边缘应圆润；若作为气动信号装置，则可在该位置增加接头、密封圈或快插接口。模型中吹嘴与主管路采用同轴衔接，便于后期修改接口尺寸。

　　底部圆盘承托结构既是号筒大端的视觉收束，也承担放置稳定作用。圆盘外缘与号筒出口之间形成环形支撑面，使模型直立放置时接触面积更大。实际产品中，底座可设计为独立冲压件、铸塑件或焊接组件；若追求轻量化，也可在底座上开设减重孔，但需要避开号筒连接区域，防止振动时产生异响或连接松动。底座与号筒之间建议保留圆角过渡，以减少薄壁件在跌落或夹持时的局部变形。

　　外形边界方面，整体高度明显大于宽度，主投影呈竖向狭长形态；最大外轮廓出现在底部号筒口和底座圆盘处，顶部吹嘴为较小突出结构。安装或包装时，应以底座直径作为横向占位依据，以吹嘴顶端到底座底面作为高度边界。后侧回弯管虽然不增加主体宽度，但在深度方向上形成第二层轮廓，布置外壳、支架或包装箱内衬时不能只按单片号筒厚度处理。左右两侧应预留手指避让或装配空间，尤其弯管顶部圆弧处不宜与邻近零件硬接触。

　　结构校核上，薄壁号筒和长管是需要关注的部位。号筒下段截面大、壁面相对开阔，受侧向力时容易产生弹性变形；细长立管则在受到横向碰撞时容易在根部形成弯矩。若用于实物制作，金属材料可采用黄铜、不锈钢或铝合金管材配合焊接、扩口和抛光工艺；塑料方案则需考虑吹塑、注塑或分段粘接的可行性。由于号筒曲面渐扩，整体脱模方向并不单一，量产时可能需要拆分号筒、管路、底座和吹嘴等零件，再通过卡扣、螺纹或焊接完成装配。

　　声学设计上，号筒不是单纯装饰件，其喉部直径、扩张速率、出口面积和管路有效长度共同决定声音传播特性。喉部过小会增加吹气阻力，过大则削弱气流激励；号筒扩张过快会使高频响应突兀，扩张过慢又会让整体尺寸增加。回弯管路在缩短直线占用高度的同时延长了气流路径，但弯曲段会带来一定阻尼，因此中心线曲率应尽量均匀，内壁不应出现台阶。三维建模阶段可通过截面分析检查管路各段面积变化，确保气流通道从吹嘴到号筒出口连续、平顺。

　　该模型适合用于空气喇叭结构表达、声学器具造型验证、弯管曲面练习以及信号装置概念设计。后续深化时，可在吹嘴处增加气源接口，在底座增加安装孔，在管路连接处增加补强套，并根据实际材料设定壁厚、圆角和装配公差，从而从外观模型进一步转化为可加工的产品结构。
