带双凸台安装接口的矩形基座结构设计

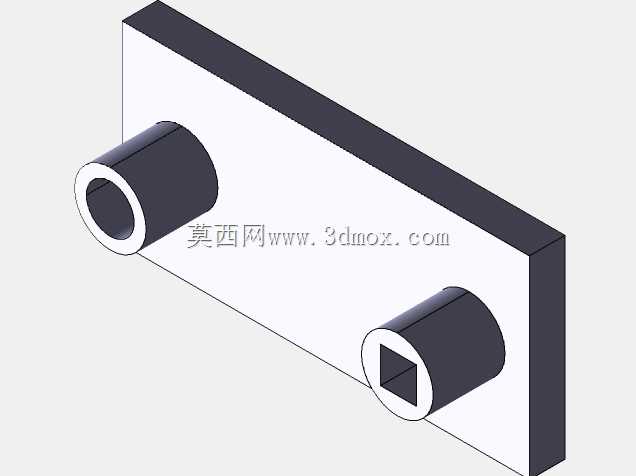

　　这类带双凸台的矩形底板结构，在通讯类小型设备的内部安装场景中应用十分普遍，多数时候作为内部功能模块的承载基准，承担定位、支撑以及接口对接的作用，常见于小型通讯终端、信号转接模块的内部装配环节。从结构本身来看，主体为等厚度矩形平板，平板一侧垂直伸出两个同轴布置的空心凸台，两个凸台的内孔结构存在差异，其中一个为圆形通孔，另一个为方形通孔，这种差异化的内孔设计主要是为了匹配不同类型的对接接头，避免装配过程中出现错装的问题，同时圆形孔多用于走圆形截面的线缆或者插接圆柱型接头，方形孔则用于对接带防转结构的方形接头，保证对接后不会发生周向转动，提升连接的可靠性。

　　设计这类基座的时候，首先要确定的是平板的安装边界，平板上预留的安装孔位需要和设备内部的安装立柱位置完全匹配，孔位的公差一般控制在±0.05mm范围内，避免装配时出现孔位错位无法安装的问题。平板的厚度选择需要结合承载的模块重量来确定，若承载的模块重量不超过500g，平板厚度选择3mm即可满足刚度要求，不会在长期使用后出现弯曲变形的情况；若承载模块重量更大，则需要适当增加平板厚度，或者在平板背面增加加强筋结构来提升整体刚度。两个凸台的伸出长度需要结合对接端的装配深度来确定，要保证接头插入后能够完全卡合，同时凸台的外壁厚度需要满足强度要求，避免在插拔接头的时候出现凸台根部断裂的问题，一般凸台根部会做0.5mm的圆角过渡，减少应力集中的情况。

　　从实际使用的角度来看，这类基座的平板平面度需要控制在0.1mm以内，保证安装在上面的功能模块不会出现倾斜，避免模块上的对接接头和外部接口出现对位偏差。两个凸台的同轴度公差需要控制在Φ0.08mm以内，保证对接的时候两个接头能够同时顺畅插入，不会出现一侧卡滞的情况。圆形内孔的尺寸公差一般取H7级别，和圆柱接头采用间隙配合，方便插拔同时不会出现过大的晃动量；方形内孔的尺寸公差同样取H7级别，和方形接头配合后能够限制周向转动，避免接头转动导致内部线缆扭结损坏。

　　在装配逻辑上，这类基座一般先通过平板上的安装孔固定在设备内部的安装框架上，固定的时候需要注意拧紧力矩，避免力矩过大导致平板变形，一般M3规格的安装螺钉拧紧力矩控制在0.6N·m即可。固定完成后再将对应的功能模块安装在平板上，模块的定位基准和平板的定位边对齐，保证模块上的接头和两个凸台的内孔位置对应，最后将外部接头穿过凸台内孔和模块上的接口对接即可。这种结构的优势在于加工难度低，采用常规的铣削加工或者注塑成型都可以实现，批量生产的时候成本可控，同时结构可靠性高，能够承受上千次的接头插拔而不会出现结构损坏，完全满足通讯类设备的使用寿命要求。另外，两个凸台除了对接接头的作用之外，还可以起到一定的防护作用，避免接头直接和平板表面接触，减少接头根部的应力集中，同时凸台的高度可以让接头和平板之间留出一定的间隙，方便线缆的排布和散热，避免线缆长期被挤压出现绝缘层破损的问题。在材料选择上，若采用金属加工，一般选择6061铝合金，重量轻且刚度足够，表面做阳极氧化处理提升耐腐蚀性；若采用塑料成型，一般选择ABS+PC合金，抗冲击性能好，尺寸稳定性佳，能够满足长期使用的要求。
