拉弗特AMHE112M三相异步电动机结构

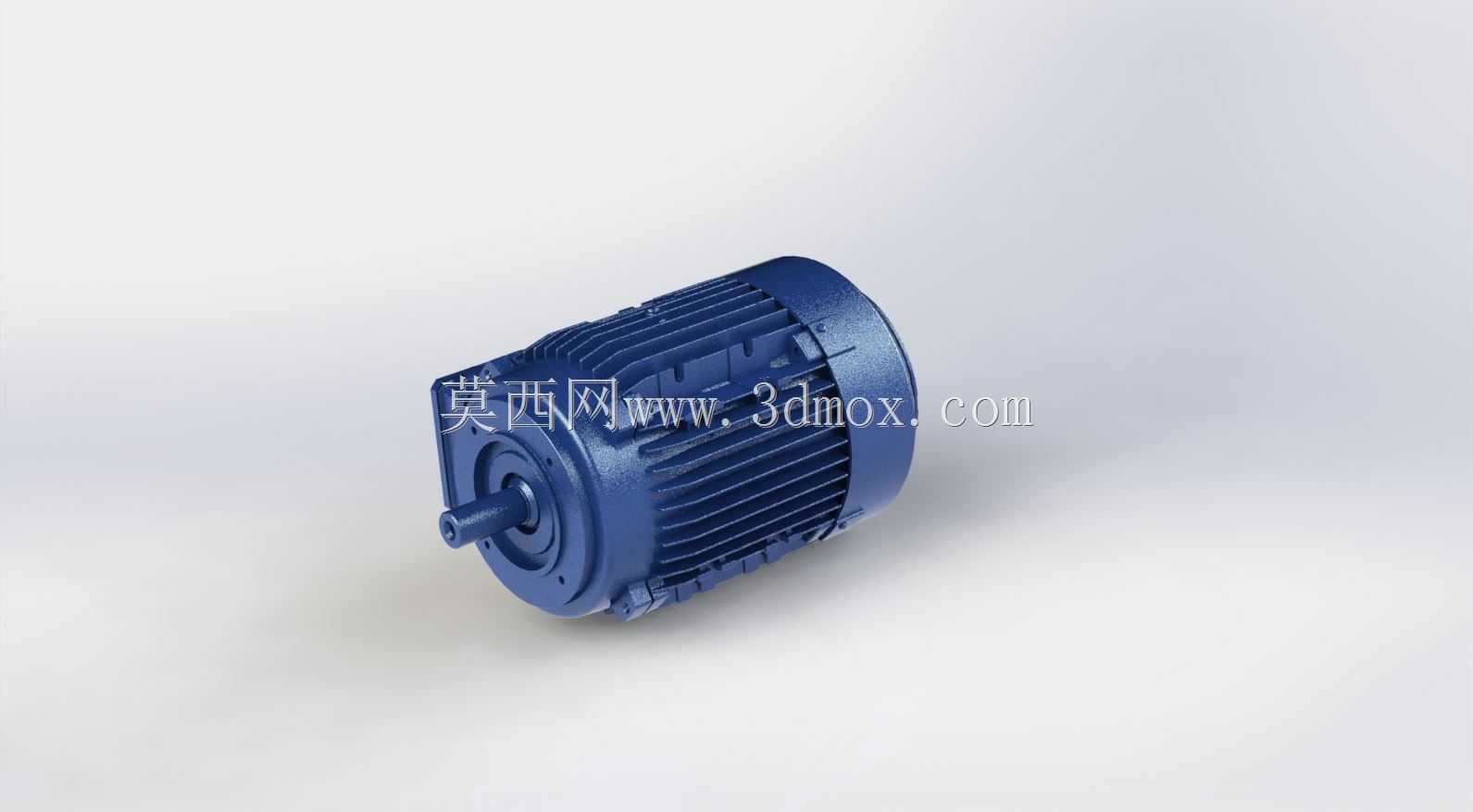

　　这款拉弗特AMHE112M电机的三维结构，还原了工业常用低压三相异步电机的完整装配细节，可直接用于产线设备的动力单元选型校核、整机装配干涉验证环节。从实际工程应用场景来看，该规格电机适配通用工业传动场景，涵盖皮带输送线驱动、中小型风机动力输入、水泵机组配套、机床辅机传动等常规工况，机座号对应112中心高，属于4极功率段的通用动力部件，在轻工制造、暖通配套、通用加工车间的设备改造与新设备开发中应用频次较高。

　　从结构设计逻辑来看，整机采用全封闭自扇冷结构，外壳的散热筋沿轴向均匀排布，筋条高度与间距经过热仿真优化，能够在电机持续额定运行时，将绕组温升控制在绝缘等级允许范围内，避免长期高温导致的绝缘老化问题。端盖与机座采用止口定位配合，止口配合公差选取H7/js6过渡配合，既保证装配时的同轴度要求，又能在后期维护拆卸时无需过大外力即可分离，不会损伤配合面。输出轴采用标准圆柱形轴伸，带配套键槽，键槽尺寸符合IEC标准对应机座号的规范，可直接匹配标准联轴器、皮带轮等传动连接件，无需额外二次加工轴头。

　　安装边界方面，该模型还原了B3底脚安装的完整结构，底脚的安装孔间距、孔径尺寸完全对应实物参数，设计人员在做设备机架设计时，可直接提取安装面坐标、孔位参数来预留电机安装位，不需要反复核对二维样本尺寸，能有效避免安装孔位错位、电机与周边结构干涉的问题。接线盒位于机座侧上方，盒体的旋转角度、出线口位置都做了还原，在做布线设计时可提前规划电缆走线路径，预留接线操作空间，避免后期装配时出现电缆弯折半径不足、接线工具操作空间不够的问题。

　　从功能特性来看，模型还原了电机内部的定子、转子、前后轴承、风叶、风罩等完整部件的装配关系，风罩采用镂空结构，既保证冷却风的流通面积，又能防止外部杂物触碰旋转风叶造成安全隐患。前后轴承选取深沟球轴承，适配该功率段电机的径向载荷与少量轴向载荷需求，轴承室的尺寸公差、密封结构都在模型中有所体现，可用于教学演示、维修拆解培训的三维可视化素材，也能作为电机改型设计的基础参考模型，帮助设计人员快速理解通用工业电机的结构布局逻辑，减少从零开始建模的重复工作量。

　　在做整机设备的三维布局时，该模型的外形轮廓精度足够支撑布局阶段的空间校核，比如电机与设备防护罩的安全距离、输出轴与传动部件的对接同轴度预留、电机维护时的拆卸空间预留等，都可以通过直接调用该模型完成验证，不需要等待电机实物到场再做空间调整，能大幅缩短设备开发的前期布局周期。同时模型的细节还原度也能满足渲染演示需求，在做设备方案汇报、产品宣传动画制作时，可直接调用该模型完成动力单元部分的展示，不需要额外做外观简化处理。
