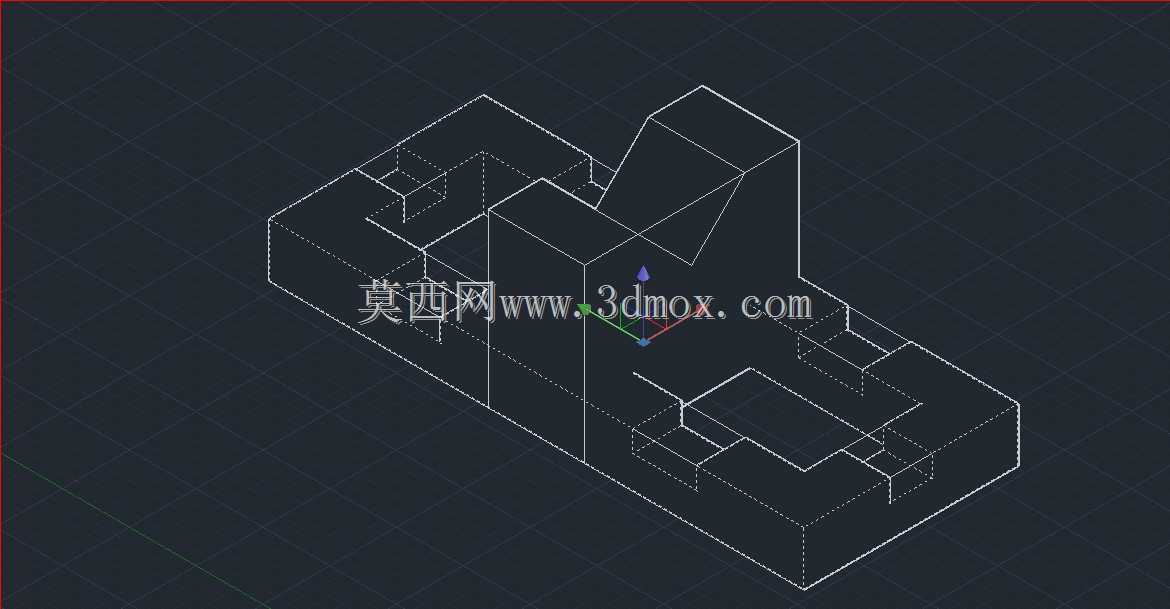

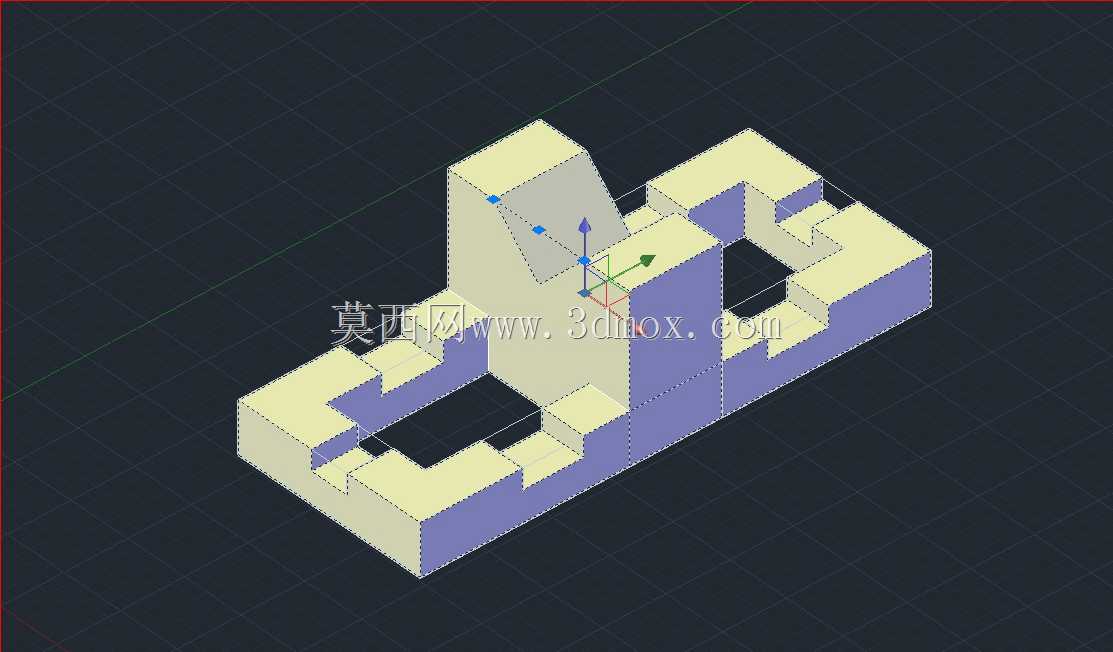

对称式槽型定位支撑基座结构

　　该构件属于通讯终端装配与检测工位里常用的定位支撑类工装零件，整体采用左右对称的长条形块体布局，主体沿长度方向延伸，中部设置高出基准面的立式挡墙，两侧分布多级阶梯台面与开放式凹槽，主要作用是在通讯产品外壳、内部模组或小型功能组件的流转工序中提供稳定承托、侧向限位与粗定位基准。从产线实际使用场景来看，这类支撑块常布置在手动装配台、半自动检测工位或者小型流水线的载具上，工件放置后，底部平面贴合基座的高位台阶，侧边轮廓卡入对应凹槽，中部立墙可以挡住工件的竖向端面，避免推送、按压或者接线操作时出现横向窜动。

　　结构设计上没有采用复杂曲面或者额外运动部件，全部以规则平面、直角台阶和矩形镂空构成，加工与建模逻辑都非常清晰。长条形底板作为整个零件的安装基准，底面保持完整平面，可直接锁附在工装板或者铝型材台面上；底板两端和中部开出的矩形通槽，一方面用于避让工件下方凸出的卡扣、引脚或者胶位，另一方面也能减轻块体自重，同时方便碎屑、灰尘从槽内掉落，减少工位清洁频次。两侧逐级抬升的阶梯台面并非等宽布置，台阶高度差根据被承托工件的局部壁厚差设定，让工件放入后不会出现单点悬空，按压装配时受力能够均匀传递到底部安装面。

　　中部立式挡墙是整个构件的核心限位特征，墙体从底板中央向上凸起，顶部做了平直端面，墙侧与底板台阶之间形成直角靠位。通讯类小型组件在装配时经常需要单侧受力，比如插接FPC、按压屏蔽罩或者贴装辅料，如果没有中部挡墙，工件容易在水平力作用下移位；挡墙侧面提供刚性抵靠，作业人员只需把工件推向立墙即可完成快速对位，不需要反复调整位置。立墙根部与底板交接处保留实体连接，保证受侧向推力时不会出现根部断裂风险，墙体两侧的空间则留给手指或者取放夹具进出，避免取件时与工装发生干涉。

　　安装边界方面，整体外轮廓以长方体为基础包络，长度方向占据工位载具的主要布置空间，宽度方向控制在窄幅范围内，便于在同一台板上并排布置多个相同支撑块，实现多工位并行作业。底面锁附孔位可沿长槽或者侧边台阶下方布置，螺丝锁紧后沉头不高于承托面，不会刮伤工件表面。零件四周的外角均采用直角过渡，建模时可先绘制底板二维轮廓，拉伸得到主体块，再通过切除命令依次拉出两侧通槽、阶梯缺口和中部立墙两侧的让位空间，特征树顺序遵循先加材料后减材料的原则，后期修改台阶高度或者槽宽时，只需调整对应拉伸切除参数即可快速衍生不同规格。

　　从选型适配角度看，该结构尤其适合外形带有阶梯面、底部存在局部凸起的通讯小件，凹槽宽度要略大于工件对应凸筋尺寸，保留合理装配间隙，既方便取放，又不会让定位偏差过大；承托台阶的分布需要覆盖工件下方主要受力点，避免在按压位置下方出现悬空。实际投产前可采用硬质塑胶或者铝合金加工，塑胶件适合小批量手工工位，接触工件时不易划伤外观面；铝合金件强度更高、耐磨性能更好，适合频繁取放的半自动产线长期使用。整套结构没有配合运动副，维护成本极低，磨损后只需整体更换支撑块，即可恢复工位定位精度。
