可调式镀铬配重健身哑铃结构设计

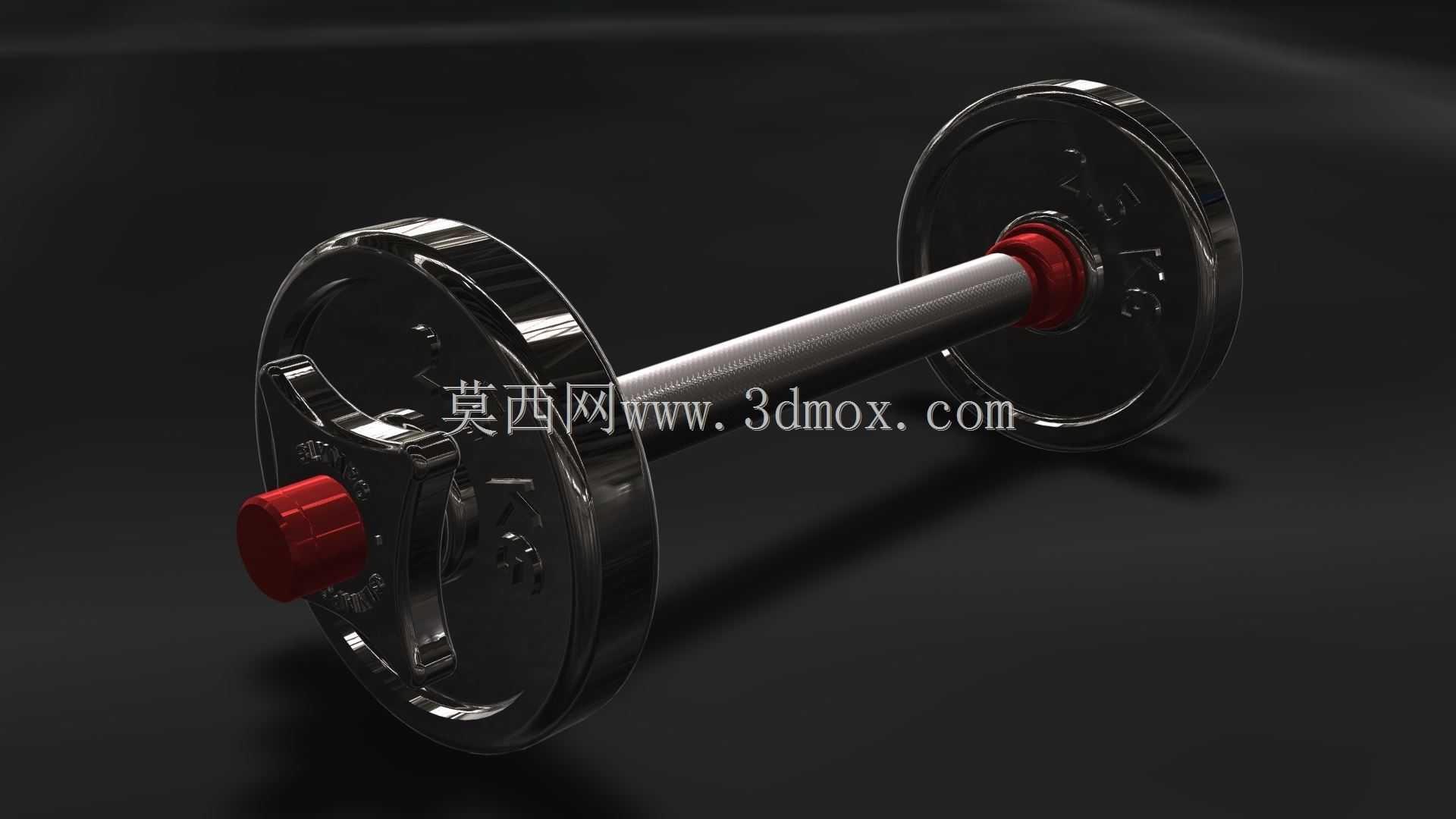

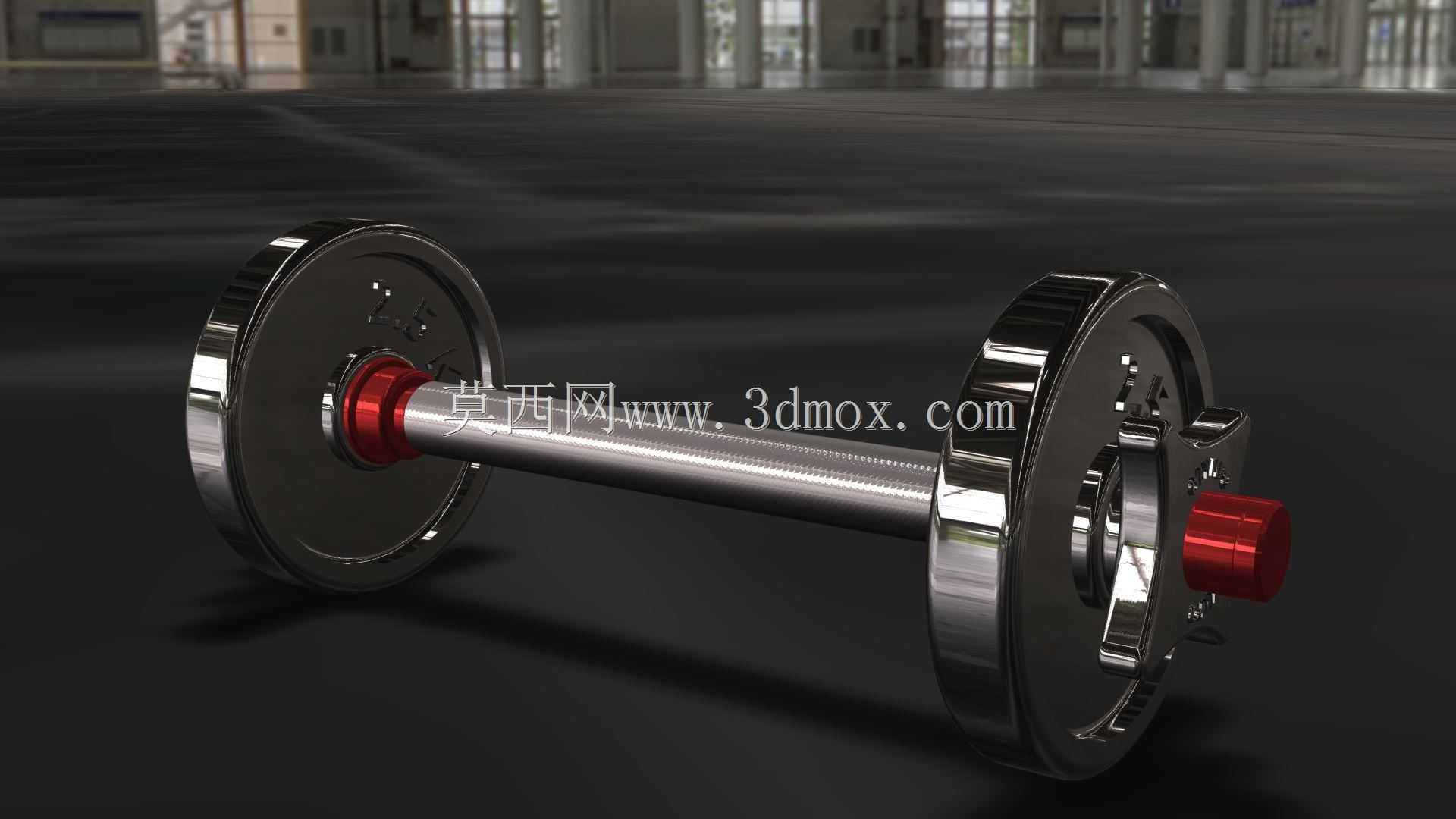

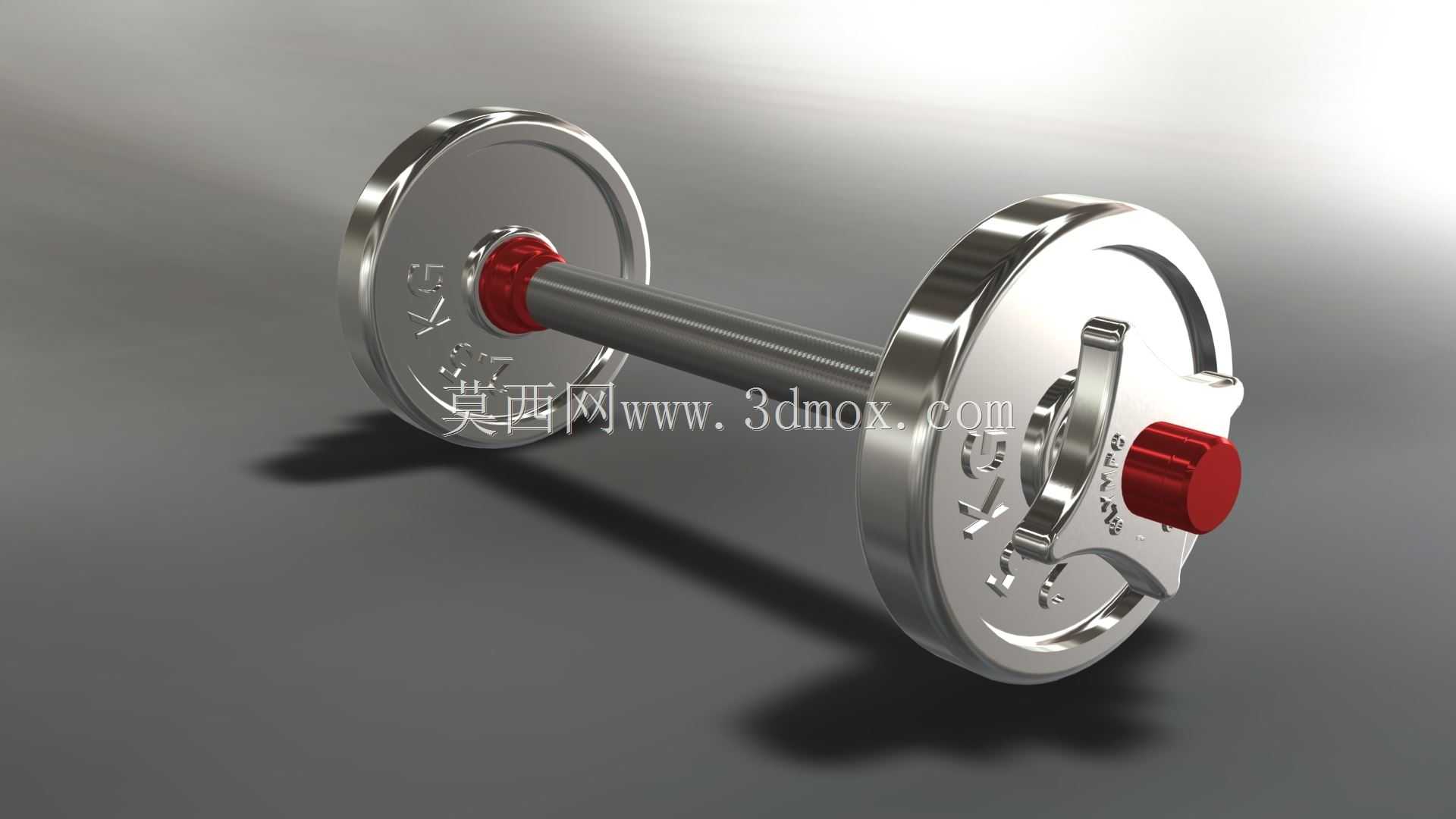

　　这款可调式配重哑铃的结构设计，核心围绕商用健身房与家庭健身场景的高频使用需求展开，区别于固定重量哑铃的单一配重属性，该结构通过快拆式锁紧端盖实现配重片的快速增减，可覆盖从2.5kg到20kg的多档位配重调节，适配不同训练阶段、不同训练动作的负荷需求，无论是上肢推、拉、举类的孤立训练，还是全身复合力量训练动作，都能通过调整配重片数量匹配对应的训练负荷。从结构组成来看，整体分为中心握杆、配重片组、锁紧定位机构三个核心部分，中心握杆采用滚花表面处理工艺，握持区域的网纹滚花深度控制在0.3mm，既可以避免训练时手部出汗打滑，又不会因为滚花过于尖锐造成手掌皮肤磨损，握杆的有效握持长度设置为120mm，适配绝大多数成年使用者的手掌宽度，

　　握杆两端的定位轴径与配重片的中心安装孔采用H7/g6的间隙配合，既保证配重片安装拆卸时的顺畅度，又不会因为配合间隙过大导致配重片在使用过程中出现径向晃动，避免训练过程中产生异响与结构松动。配重片采用外层镀铬、内层铸铁的复合结构，铸铁基材保证足够的配重密度，控制整体外形尺寸不会过大，外层镀铬层厚度达到0.02mm，具备良好的防锈抗磕碰性能，适配健身房高频率使用下的耐磨需求，每片配重片的侧面都设计有定位卡槽，安装时卡槽与握杆上的定位凸台契合，避免配重片在握杆上发生周向转动，保证使用过程中的整体同轴度。两端的锁紧机构采用旋拧式快锁结构，红色端盖内部设置有弹性卡销，当端盖旋转到锁紧位置时，卡销自动卡入握杆端部的定位凹槽内，

　　无需额外工具即可完成锁紧操作，锁紧后可承受1000N的轴向拉力，完全覆盖大重量训练时的轴向窜动载荷，避免配重片在使用过程中脱落引发安全隐患。从安装边界尺寸来看，单组哑铃在最大配重状态下的总长度为380mm，配重片最大外径为180mm，放置时的占用空间仅为0.07㎡，相较于多组固定重量哑铃的存放空间占用，可节省70%以上的器材存放面积，尤其适合家庭健身场景下的狭小空间存放需求。设计过程中重点做了动平衡校核，每片配重片的质量偏差控制在±5g以内，组装完成后整体的动平衡等级达到G6.3级别，在快速推举、摆动类训练动作中不会出现偏心晃动的问题，减少使用者手腕部位的额外受力，降低运动损伤风险。结构上所有的棱角位置都做了R2以上的圆角过渡处理，

　　没有尖锐的凸起结构，避免训练过程中磕碰造成的身体损伤，配重片之间的贴合面采用平面磨床加工，平面度控制在0.05mm以内，多片配重片叠装后不会出现间隙不均的问题，保证整体结构的紧凑性。不同于市面上常见的塑料包裹配重片的哑铃结构，这款全金属结构的哑铃在长期使用后不会出现外层包裹层破损、脱落的问题，整体使用寿命可达到10年以上，完全满足商用健身房高频次、大负荷的使用强度要求，同时镀铬的金属外观也具备更好的视觉质感，适配中高端健身场景的器材配置需求。在结构建模过程中，所有配合面的公差都经过反复校核，既保证零件加工时的工艺可行性，不需要特殊的加工设备即可完成所有零件的量产加工，又保证组装后的结构稳定性，不需要额外的调整工序即可满足使用要求，握杆内部采用实心结构设计，相比空心握杆具备更高的抗弯曲强度，在承受大重量冲击载荷时不会出现弯曲变形的问题，锁紧端盖的防滑纹路设计，即使手部出汗也可以轻松完成旋拧操作，不需要借助额外的辅助工具，配重片的厚度按照5kg、2.5kg、1.25kg的规格做了差异化设计，使用者可以通过厚度快速识别配重片重量，不需要额外查看重量标识即可快速完成配重调整，提升训练过程中的配重切换效率。
