仿生鱼尾推进卷筒铰接摆动结构

　　这套结构的核心是把卷筒式绕线牵引和鱼尾仿生摆动整合在同一组铰接支座上，现场调试时先看尾部摆板，再反向追溯到左侧立板和中部铰轴，会更容易理解力流路径。鱼尾板采用宽薄的流线轮廓，后缘逐渐收薄，前缘通过圆柱销轴与中部支架连接，摆动时绕销轴做有限角度往复转动，板面在水中可形成连续推水面，适合小型水下观测载体、教学演示平台或水槽试验装置使用。尾部轮廓没有采用复杂曲面堆砌，而是以平直基准面过渡到弧形外缘，加工时可用薄板激光切割后修磨边缘，也可按三维曲面进行注塑或3D打印，装配后重点检查板面与销轴的垂直度，避免摆动过程中出现附加扭转。

　　卷筒部分布置在鱼尾前方，由两侧支架、横向销轴和可转动筒节组成，筒节外圆保留了足够的缠绕接触面，牵引绳或柔性索沿筒身绕行后，可将外部直线拉力转化为受控的摆角输入。支架侧面设置紧固螺钉，用于限定销轴轴向位置，装配时销轴与支架孔采用小间隙配合，筒节内孔与销轴之间保留转动余量；若用于长期水环境，可在铰接处增加耐腐蚀衬套，并将普通碳钢件更换为不锈钢或阳极氧化铝件。卷筒并不是单纯的绕线轮，它在结构上还承担行程约束作用，绳索收放长度直接决定鱼尾偏转角，因此建模时需要把筒节外径、销轴中心距和鱼尾力臂放在同一运动草图中校核，防止绳索拉满后鱼尾与立板发生干涉。

　　左侧三角形立板是整套机构的安装基准，板边做了斜切和圆角处理，既降低尖角碰撞风险，也为内部镂空区域留出空间。立板上开有异形窗口，窗口轮廓与小型夹片轮廓相呼应，夹片通过尖端和尾部两个接触区贴附在板面上，可作为线缆限位、标识固定或辅助卡扣使用。实际安装时，立板背面可贴合设备舱壁，利用板边孔位或外加压块固定；若设备外壳为曲面，则应在立板与舱壁之间增加垫块，保证铰接轴轴线与载体纵轴垂直。立板厚度方向需要承受鱼尾反力和绳索拉力，选型时不能只按外观比例确定，淡水低速演示可取较轻薄板，涉及拖曳试验或连续推进时，应加大立板厚度并校核销轴孔周边的局部挤压应力。

　　从运动关系看，鱼尾摆动角度、卷筒有效半径和牵引行程三者需要联动匹配。卷筒半径过小会导致同样摆角下绳索行程变短，对牵引件分辨率要求更高；半径过大则会增加支架宽度，并使绳索拉力对销轴产生更大弯矩。鱼尾力臂越长，推水面积越大，但铰接处载荷也会同步上升，设计时应把最大偏转角限制在板面不与支架碰撞的范围内，并在三维装配中做极限位置干涉检查。销轴端部的螺钉不宜过度压紧，合理状态是筒节转动灵活、轴向无明显窜动；若需要降低摩擦，可在筒节两端加薄垫片，使转动面与支架侧面分离。

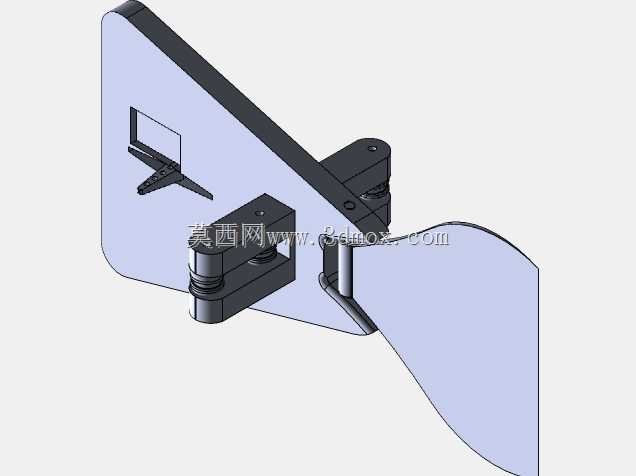

　　外形边界上，机构整体呈侧向展开布局，鱼尾板向右侧伸展，卷筒和铰接座集中在中部，三角形立板向左上方形成安装面。布置到小型载体时，应让鱼尾后缘略超出载体尾部，减少舱体对水流的遮挡；卷筒位置则应靠近载体中心线，使牵引绳走线简短、弯折少。立板窗口除减重外，也可供线束穿过，但线缆不能与摆动鱼尾共用同一间隙，需在窗口边缘用卡扣固定并保留弯曲半径。夹片类小零件在装配中属于易掉件，建模时应明确其安装方向和贴合面，投产前可先打印样件验证插拔手感。

　　结构维护也比较直接，拆开侧面紧固螺钉即可抽出销轴，取下筒节和鱼尾板，检查绳槽磨损、衬套间隙和板面边缘变形。水中使用后应清理铰接处泥沙，绳索则需避免与板边锐点长期摩擦。整体方案以少零件、易加工、运动关系清晰为特点，既适合作为仿生推进机构的原理验证，也可在调整材料和密封方式后用于小型水下装置的尾部摆动模块。
