法兰安装式活塞泵精密结构设计

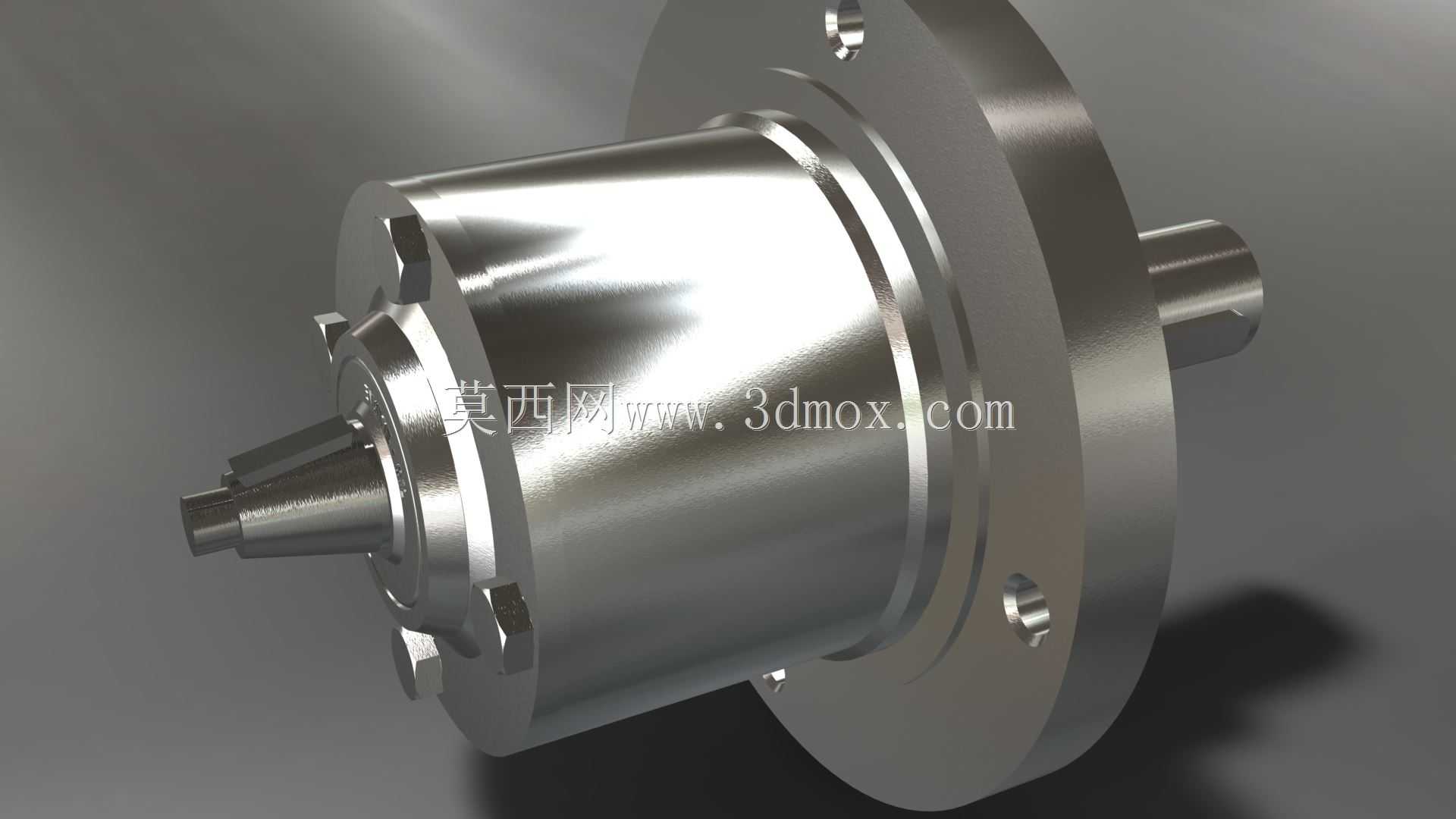

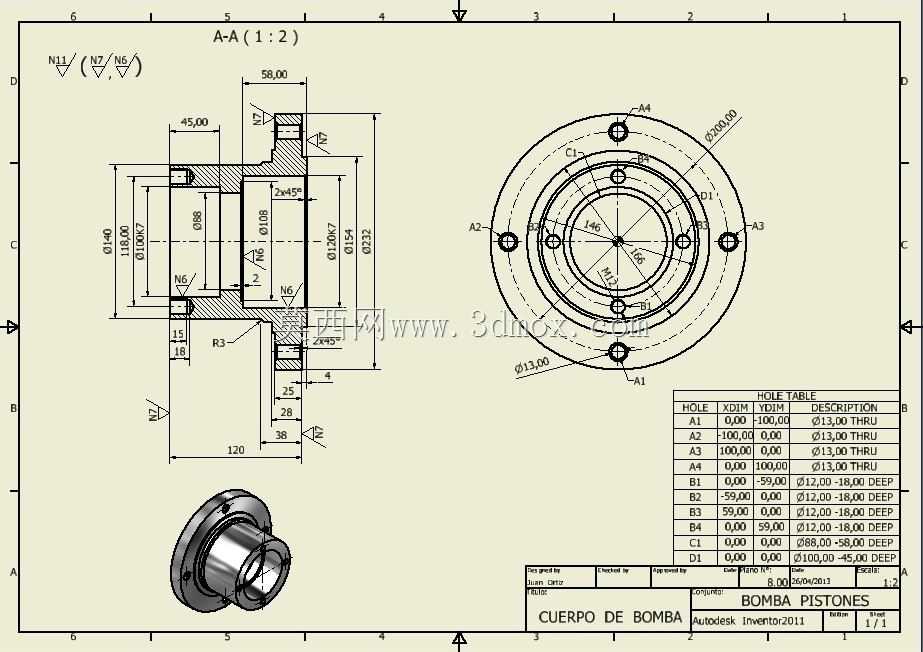

　　这款法兰安装式活塞泵的结构设计，核心围绕小流量高压流体输送场景的实际安装与运行需求展开，在做整体结构排布时，首先考虑的是设备端的安装适配性，采用带均布安装孔的圆形法兰作为安装基准面，法兰端面的平面度公差控制在0.02mm以内，保证安装后与设备安装面的密封贴合度，避免运行过程中出现连接松动或者密封泄漏的问题。法兰外缘的安装孔采用沉孔设计，安装时内六角螺栓的头部可以完全沉入沉孔内，不会突出法兰端面，既可以缩小泵体安装后占用的外部空间，也能避免螺栓突出部分与周边其他管路、结构件产生干涉。

　　从功能实现角度来看，这款活塞泵属于容积式流体输送部件，依靠内部活塞的往复直线运动改变泵腔容积，完成流体的吸入与加压排出过程，适合输送粘度范围较宽的清洁流体，在小型液压系统、精密流体计量输送、实验室流体加压回路这类对输出压力稳定性要求较高的场景中适配性较强。泵体的主体承压段采用等壁厚圆筒结构，壁厚经过承压校核，能够满足额定工作压力下的强度要求，同时圆筒外壁做了高光洁度处理，一方面可以降低加工过程中的应力集中风险，另一方面也能减少外部环境对泵体表面的腐蚀影响，提升长期运行的结构稳定性。

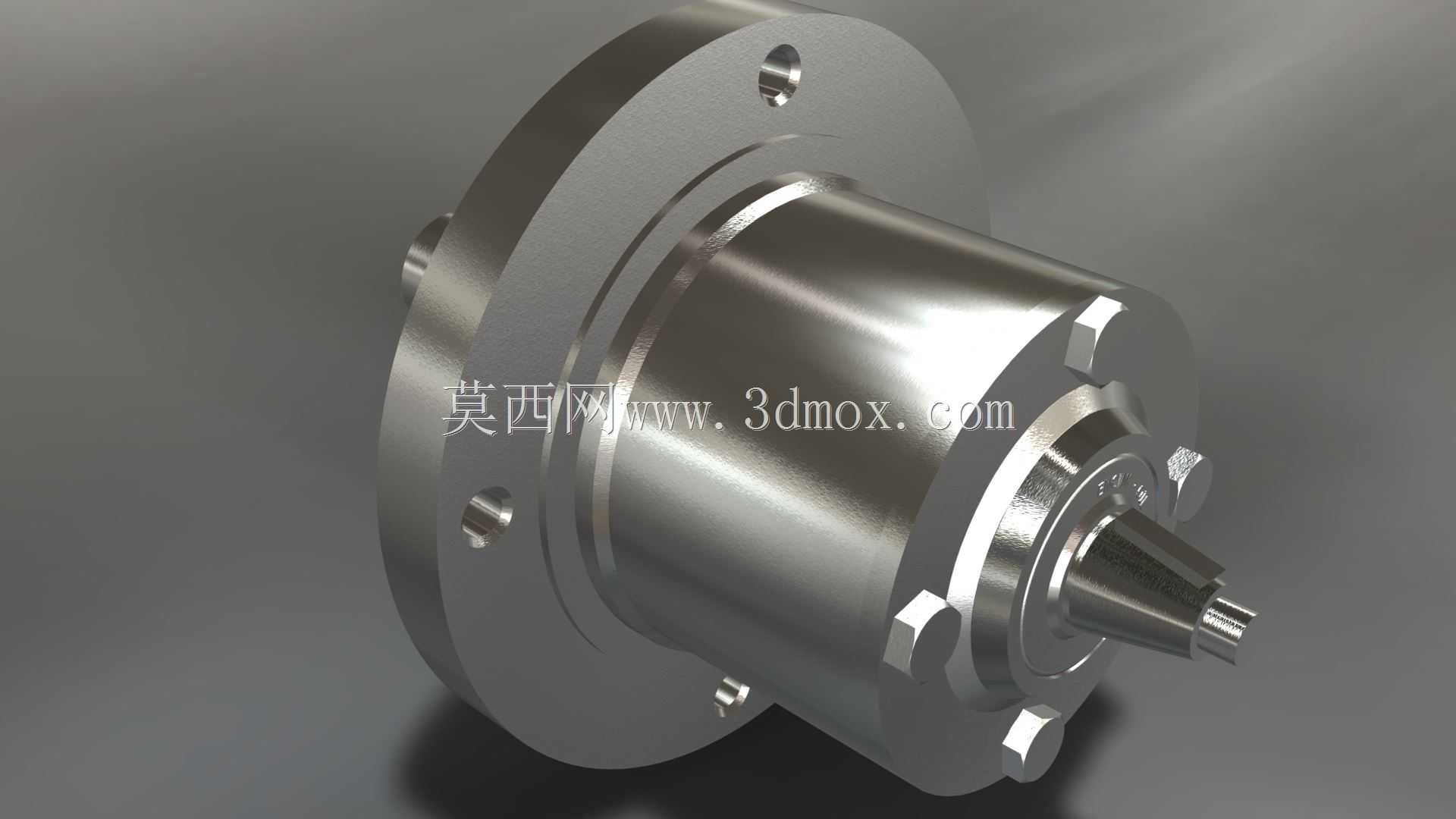

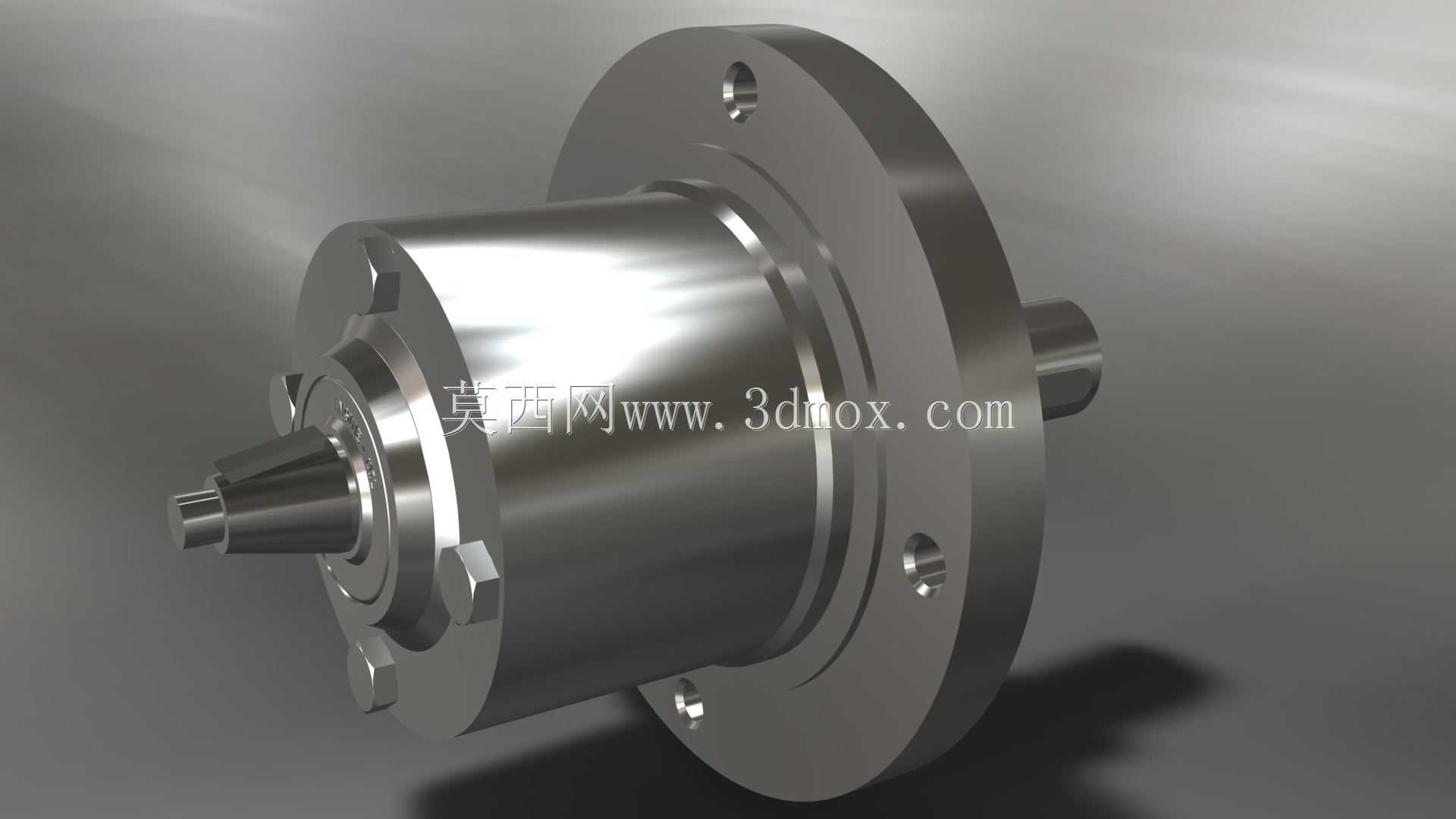

　　泵体的输出端采用锥面过渡的轴伸结构，锥面设计可以保证输出端与外接管路或者执行部件连接时的同轴度，减少连接部位的径向跳动，降低运行过程中的振动与密封件磨损。输出端的连接部位设置了多个周向均布的定位凸台，这些凸台在装配时可以与外接部件的卡槽配合，起到周向定位的作用，避免泵运行过程中连接部位出现相对转动，保证动力传输或者流体连接的可靠性。在内部结构的设计逻辑上，将活塞的运动导向段与泵腔承压段做了同轴度约束，导向段的长度经过匹配计算，能够为活塞往复运动提供足够的支撑长度，减少活塞运动过程中的偏磨现象，延长密封件与活塞体的使用寿命。

　　安装边界方面，这款泵的整体轴向尺寸紧凑，法兰直径与泵体主体直径的差值控制在合理范围内，安装时不需要在设备面板上开设过大的安装孔，仅需要按照法兰安装孔的位置尺寸预留对应通孔即可完成固定。泵体的进出流道采用内嵌式设计，流道的转弯位置做了圆弧过渡处理，减少流体在流道内的沿程阻力与局部涡流，降低流体输送过程中的压力损失，同时也能避免流道内出现流体滞留的死角，适合输送对残留量有要求的精密流体介质。

　　在结构细节处理上，法兰与主体圆筒的连接位置采用了圆角过渡，避免直角连接带来的应力集中问题，在泵体承受交变压力的工作状态下，能够有效降低连接部位的疲劳失效风险。泵体表面的金属质感处理不仅是外观层面的考量，更是加工精度的直观体现，所有配合面的尺寸公差都按照精密配合要求设定，保证各零部件装配后的同轴度与位置度符合设计要求。从实际选型适配的角度来看，这款泵的安装方式不需要额外的安装支架，直接通过法兰固定在设备壁面或者安装面板上即可，能够大幅减少安装过程中的辅助零件使用，降低设备整体的装配复杂度，同时也方便后期的维护拆卸，只需要拆卸法兰连接螺栓即可将泵体整体从设备上取下，不需要拆解周边的其他管路结构。

　　针对运行过程中的密封需求，在活塞与泵腔的配合位置、法兰安装面、输出端连接位置都预留了标准密封件的安装槽位，密封槽的尺寸精度按照对应密封件的安装要求设计，能够保证密封件安装后有合理的压缩量，既可以实现可靠的密封效果，又不会因为压缩量过大导致密封件过快磨损。泵体的整体结构没有多余的外置突出部件，所有结构特征都服务于安装、功能实现与强度提升的需求，没有冗余的设计元素，这种紧凑化的结构设计也让这款泵能够适配安装空间较为局促的小型设备内部，在有限的空间内完成高压流体输送的功能需求。
