多层嵌套彩色球形结构创意摆件设计

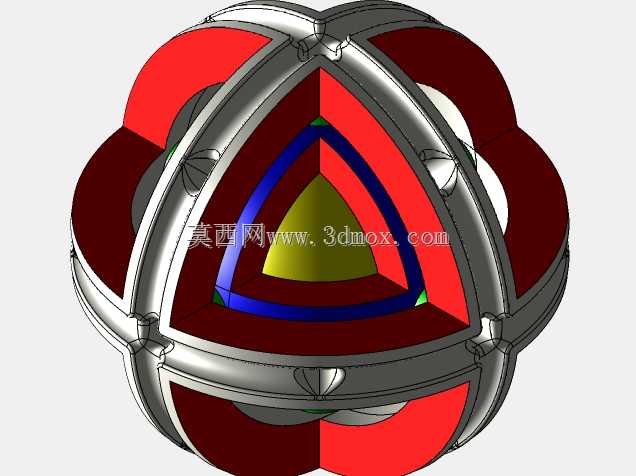

　　这款多层嵌套球形结构的设计，最初的构思来源于机械传动演示教具与桌面解压摆件的双重需求，在做结构方案推演的时候，首先要解决的是多层环体嵌套后的转动自由度约束问题，最内层的三角支撑内核采用等边三角对称布局，三个支撑端点分别卡入中层红色环体的导向槽内，保证内核转动时不会出现径向窜动，中层环体与外层白色交叉框架的配合面做了0.2mm的间隙预留，这个间隙值是经过多次3D打印样件验证后确定的，既不会因为间隙过小导致转动卡滞，也不会因为间隙过大出现结构松散晃动的问题。

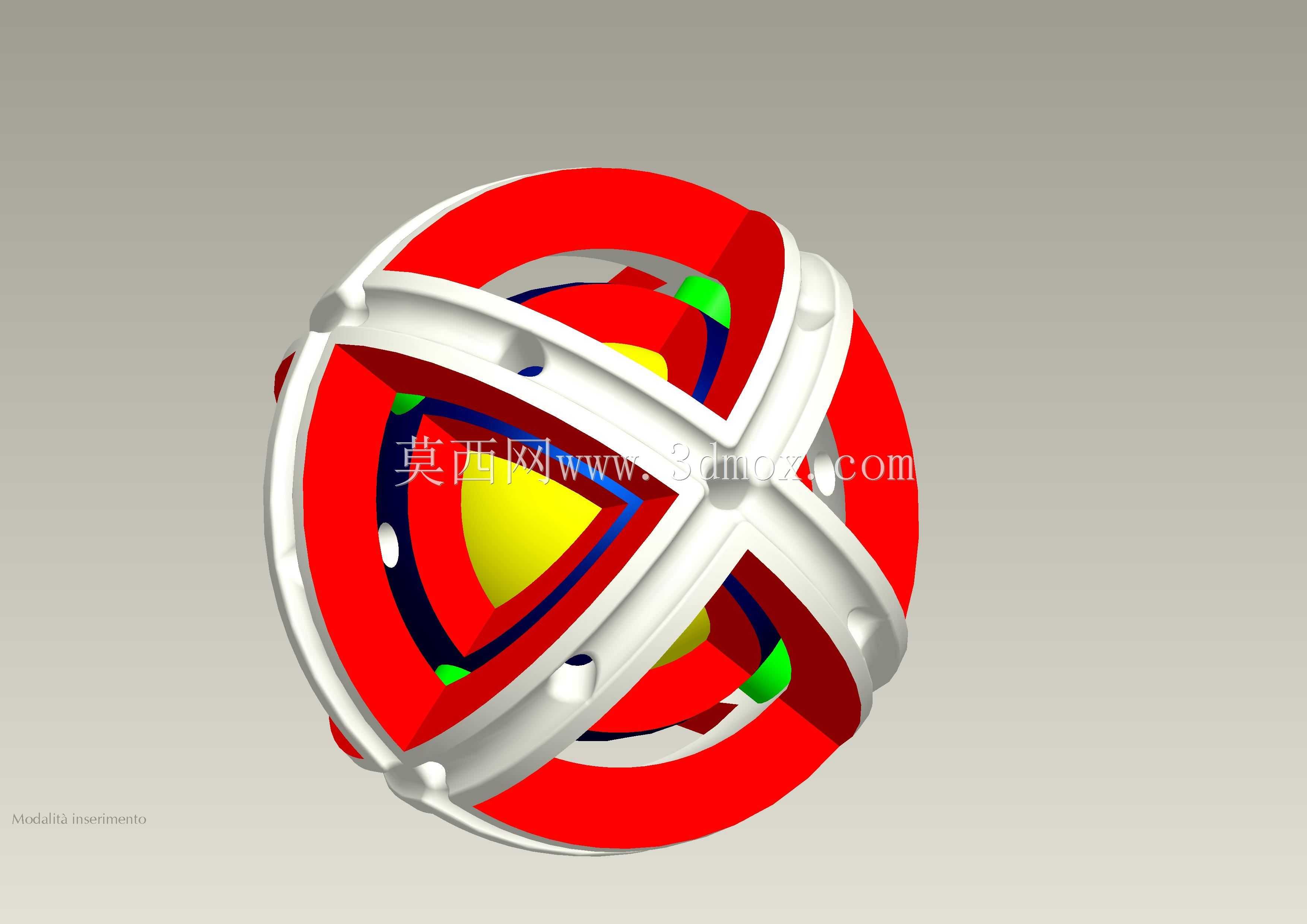

　　从实际应用场景来看，这类嵌套球形结构既可以作为机械原理教学的演示教具，用来向初学者讲解空间转动副、多自由度约束、对称结构受力均衡这些基础机械知识点，也可以作为桌面解压摆件放置在办公工位或者工业设计展厅，转动时多层构件同步联动的视觉效果，能直观展现机械结构的韵律感。在做外层框架设计的时候，特意采用了三组交叉的弧形肋条结构，肋条上均匀分布的半球形凸点一方面是做外观装饰，另一方面也能在手持转动的时候增加摩擦力，避免光滑表面打滑，同时这些凸点的位置刚好对应内部环体的支撑点位，相当于在外部做了隐形的加强筋，不用额外增加壁厚就能提升框架的抗挤压能力，避免摔落时弧形肋条出现断裂。

　　内部的彩色构件做了分色处理，不同颜色对应不同的转动层级，在做结构装配的时候可以通过颜色快速区分构件所属层级，降低装配出错的概率，最内层的黄色三角内核做了空心减重设计，整体重量控制在120g左右，拿在手里不会有坠手感，转动的时候惯性适中，轻轻拨动就能持续转动15秒以上，不需要额外添加轴承结构，完全依靠构件之间的光滑接触面实现低摩擦转动，这种无轴承的设计也降低了后期维护的成本，不会出现轴承进灰卡顿、润滑油干涸失效的问题。

　　在安装边界的考量上，整个球体的最大外径控制在80mm，刚好可以放置在常规的桌面展示架上，不需要额外预留过大的放置空间，各个嵌套构件的配合端面都做了R0.5mm的圆角处理，既避免了尖锐边角划伤使用者，也能在装配的时候起到导向作用，让各个环体可以更顺畅地卡入对应的配合槽内。做结构受力分析的时候，针对外层框架的交叉位置做了应力集中校核，在承受10N的径向挤压力时，最大应力值出现在交叉肋条的连接处，数值为12MPa，远低于常用PLA打印材料或者ABS工程塑料的屈服强度，就算是日常手持把玩或者不小心从桌面滑落，也不会出现结构碎裂的问题。

　　在设计思路上，没有采用传统陀螺仪的单轴转动结构，而是给每一层嵌套环体都设置了独立的转动轴线，三条轴线在球心位置互相垂直，类似空间坐标系的三个轴向，这样转动的时候可以实现任意方向的自由偏转，比单轴转动的结构可玩性更高，各个环体的壁厚统一设置为2mm，既保证了结构强度，也不会因为壁厚过大导致整体重量超标，内部的绿色小凸块是转动限位结构，当环体转动到极限角度时，凸块会和相邻层的挡边接触，避免环体转动过度导致内部构件脱槽，这个限位角度设置为120度，刚好可以让每一层环体都有足够的转动空间，又不会出现结构脱开的问题。

　　从加工实现的角度来说，这个结构不需要做复杂的模具抽芯，采用3D打印的方式可以一次打印出所有构件，打印的时候不需要添加支撑结构，所有的悬空面都做了45度以上的自支撑角度设计，打印完成后只需要简单去除打印毛刺就可以直接装配，不需要额外的粘接或者紧固件连接，各个构件依靠自身的结构卡扣就可以组合成完整的球体，装配完成后也可以反复拆解重组，方便使用者观察内部的结构布局，对于机械结构学习者来说，可以通过拆解重组直观理解空间多自由度结构的配合原理。
