红蓝配色沙漏式漏液导流结构设计

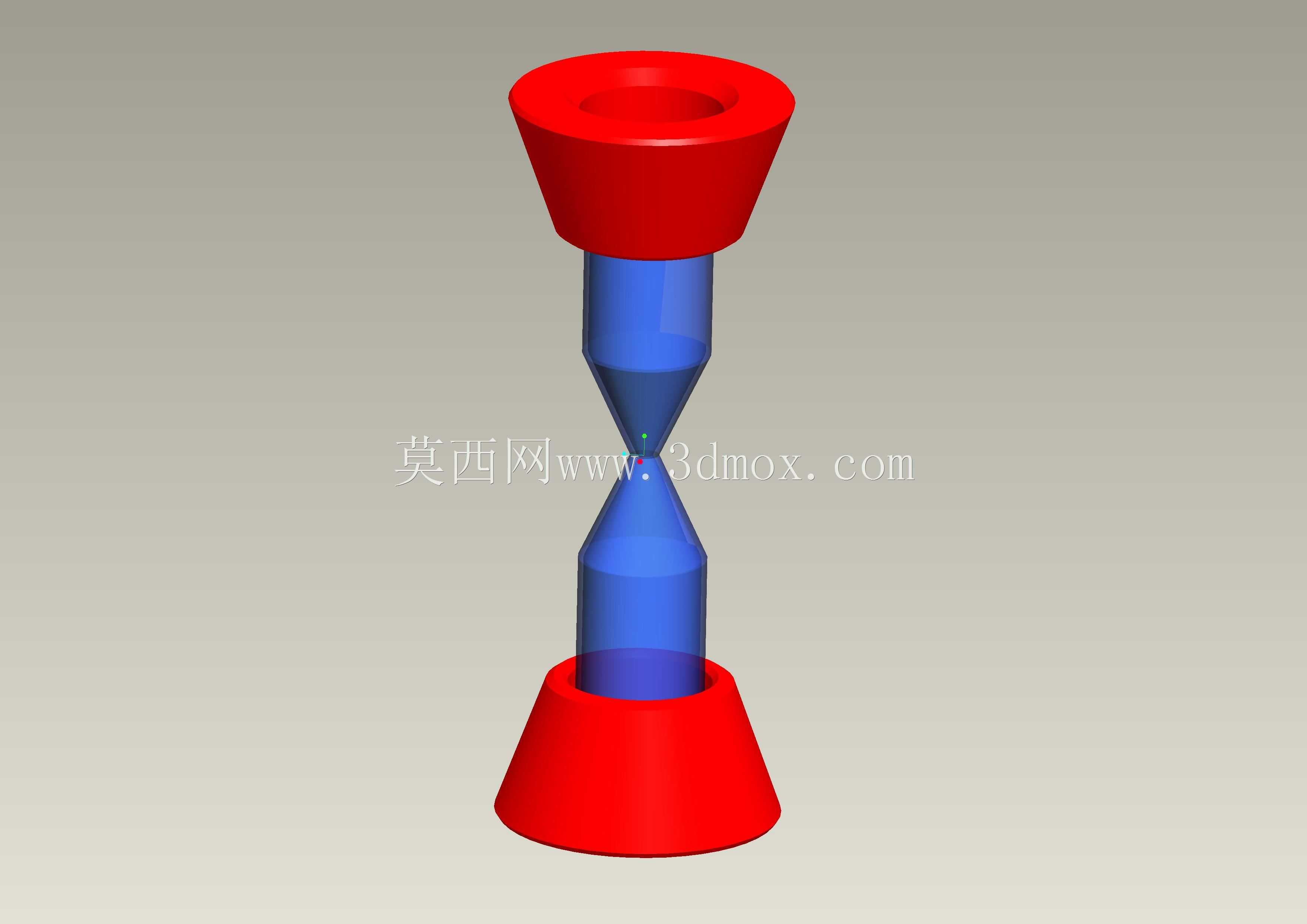

　　在流体实验、小剂量液体定量输送的日常作业场景里，这类沙漏式漏液结构的使用频率并不低，很多人对它的认知停留在计时沙漏的外观复刻，但从结构设计角度看，它的核心作用是实现可控的液体缓流输送，避免大流量加注时的液体飞溅、冲溅问题。先看整体的结构组成，上下两端的红色承托结构采用了锥台造型，上端的进料口做了扩口设计，锥面的倾斜角度经过反复调整，既能够保证加注液体时不会沿外壁流淌，也能让液体在自重作用下自然向中间的窄颈位置汇聚，下端的承托底座同样是外扩的锥台结构，接触放置面的直径更大，能够保证整个结构放置在水平工作台面时的稳定性，不会因为内部液体流动带来的重心偏移出现侧翻问题。中间的蓝色流道部分是整个结构的核心功能区，分为上下两段对称的锥状腔体，

　　中间收窄的颈口位置是控制液体流速的关键，颈口的通径尺寸直接决定了单位时间内的液体通过量，设计时需要根据输送液体的粘度特性调整颈口直径，比如输送粘度较高的甘油类液体时，颈口尺寸要适当放大，避免液体堵塞流道，输送低粘度的水溶液类介质时，颈口尺寸可以做小，实现更缓慢的滴漏效果。从安装边界来看，整个结构不需要额外的固定连接件，依靠下端底座的平面接触就可以稳定放置在水平台面上，整体的径向最大尺寸出现在上下两端的红色锥台位置，中间流道部分的直径更小，在多组并排布置使用时，只需要按照上端锥台的最大外圆尺寸预留安装间距即可，不会出现结构干涉问题。设计过程中需要重点考虑流道内壁的光滑度，尤其是锥面与颈口的过渡位置，不能出现结构台阶，

　　否则液体流动时会在台阶位置形成积液残留，长期使用后容易滋生杂质，影响液体输送的洁净度，因此建模时所有的流道过渡位置都做了圆角顺滑处理，保证液体能够依靠自重完全流过整个腔体，减少残留量。上下两端的红色部件和中间蓝色流道的连接位置采用了锥面配合的设计，不需要额外的密封件就可以实现较好的密封效果，装配时只需要将两个部件沿轴向压合即可，拆卸清洗时也可以直接拆分，方便清理流道内部的残留污渍，这种无额外紧固件的设计也避免了螺丝、卡扣等小零件带来的清洁死角，非常适合对卫生要求较高的实验场景使用。在实际使用场景中，这类结构既可以作为小剂量液体的定量加注工具，比如实验室里添加微量试剂时，通过控制颈口尺寸来实现固定流速的液体滴加，

　　也可以作为教学演示器具，用来展示流体在重力作用下的流动特性，相比直管式的导流结构，这种沙漏造型的结构能够直观看到液体在腔体内的流动状态，方便观察流体的填充、流动过程。结构的壁厚设计也做了针对性优化，上下两端的红色承托部件因为需要承受放置时的支撑力、加注液体时的冲击力，壁厚设置得更厚，保证结构强度，中间的蓝色流道部分因为主要起到导流作用，不需要承受额外的外力，壁厚可以适当减薄，既能够节省材料成本，也可以让整个结构的重量更轻，方便拿取移动。需要注意的是，这类结构的使用场景大多是常压环境下的自重流体输送，不能用于带压力的液体输送场景，否则锥面配合的位置容易出现渗漏问题，设计时也没有考虑承压需求，所有的结构强度计算都是基于常压自重工况开展的，如果要拓展使用场景，就需要调整连接位置的配合形式，增加密封结构，同时提升整体的壁厚来承受压力载荷。从建模逻辑来看，整个结构采用回转体建模思路，先绘制半剖面的轮廓线，通过旋转命令生成整体基体，再对不同的功能区域做颜色区分，方便在装配、演示时快速识别不同的功能部件，上下对称的结构设计也减少了建模的工作量，只需要完成一半的结构特征，通过镜像命令就可以生成另一半的结构，同时也能保证上下腔体的尺寸一致性，避免因为尺寸不对称带来的流动偏差问题。
