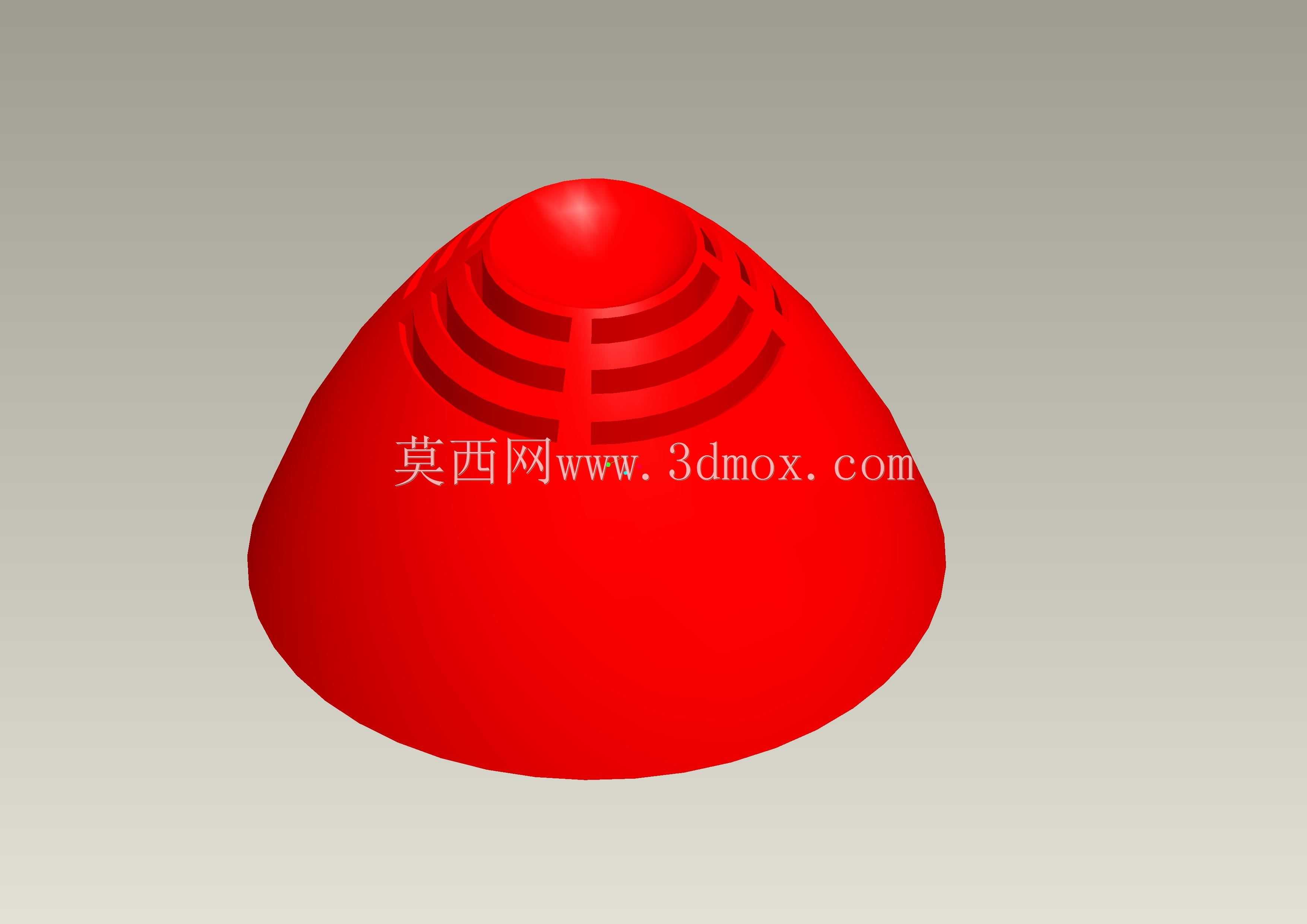

带格栅通风结构的圆顶形遮蔽防护构件

　　这类带格栅通风结构的圆顶形遮蔽构件，在通讯终端配套、户外小型信号收发装置、便携通讯设备的外置防护场景中应用十分广泛，日常做结构设计时经常会碰到这类需要兼顾防护、通风、造型适配的需求。从实际使用场景来看，这类构件大多安装在设备的发声、散热或者信号透传区域，比如便携对讲机的扬声器遮蔽罩、户外小型通讯基站的顶部通风防护盖、手持通讯终端的拾音区防护件，既需要阻挡外界的灰尘、飞溅水滴、细小杂物直接进入设备内部，又不能阻碍声音传播、空气流通或者信号穿透，这也是这类构件设计时最核心的功能平衡点。

　　从功能特性上拆解，首先是基础的物理防护能力，圆顶的弧面结构相比平面结构有更好的抗冲击性能，当受到外力挤压或者磕碰时，弧面可以将受力均匀分散到整个构件的安装边界上，不容易出现局部凹陷或者开裂，同时弧面的导水特性也更好，户外使用时落在表面的雨水会顺着弧面自然滑落，不会在表面积聚渗入设备内部。顶部的格栅结构采用了同心环加径向筋的布局，这种布局的优势在于，在保证足够通风透声面积的前提下，筋条的分布可以最大化提升构件的整体刚性，不会因为开设通槽就导致结构强度大幅下降，格栅的缝隙宽度控制在合理范围内，既可以阻挡直径较大的杂物进入，又不会对声波传播造成明显的衰减，实际测试中这种格栅结构的声阻比直条格栅更低，对扬声器音质的影响更小。

　　设计思路上，首先要匹配安装端的边界尺寸，这类构件的底部是圆形安装面，设计时需要先确认设备端的安装槽直径、安装卡扣或者螺柱的位置，保证构件可以精准卡入或者固定在设备壳体上，安装后的突出高度需要控制在设备整体的造型公差范围内，不能出现突出过多导致设备放置不稳、或者容易被剐蹭脱落的问题。圆顶的曲率设计需要兼顾造型协调性和内部空间预留，弧面的抬升高度要给内部的扬声器、散热模块或者天线预留足够的装配空间，不能出现构件安装后和内部元器件发生干涉的情况，同时曲率的选择还要和设备整体的外观造型匹配，保证视觉上的统一性。格栅部分的筋条厚度需要做均匀化处理，避免注塑成型时出现缩痕或者填充不足的问题，筋条的连接处做小圆角过渡，减少应力集中，提升构件的抗摔抗冲击能力，格栅的通槽深度和筋条高度保持一致，保证通风透声的通道顺畅，没有多余的遮挡结构。

　　从安装边界的细节来看，构件底部的安装边需要做减薄处理，形成一个嵌入设备壳体的定位止口，止口的配合公差选小间隙配合，既方便装配时的定位，又可以避免配合过松导致构件晃动，止口边缘可以根据需求设置少量的倒扣结构，装配时直接卡入设备壳体的对应卡槽，不需要额外打螺丝就可以实现可靠固定，提升装配效率。构件的壁厚整体保持均匀，从底部安装边到顶部圆顶的壁厚差控制在合理范围内，避免成型时出现翘曲变形，表面可以根据设备的整体外观需求做哑光或者亮面处理，红色的配色在很多户外通讯设备中也能起到一定的警示作用，方便用户快速识别设备的功能区域。

　　实际选型和建模过程中，还要考虑材料的选择，这类遮蔽构件一般选用耐候性好的工程塑料，比如ABS或者PC材质，既可以保证足够的结构强度，又有不错的耐老化性能，户外长期使用不容易出现变色或者脆裂的问题。建模时需要重点关注格栅部分的拔模角度，因为通槽是贯穿结构，拔模角度设置合理才能保证注塑时可以顺利脱模，不会出现卡模或者筋条断裂的问题，同时圆顶曲面的连续性要做好，避免出现曲面棱线影响外观质感。另外还要考虑构件的通气量核算，根据内部扬声器的功率或者散热模块的通风需求，计算格栅的有效通流面积，保证通流面积满足使用要求，不会因为格栅遮挡导致声音发闷或者散热不畅的问题，在实际项目中，这类结构往往需要经过多次的声学测试或者通风测试，调整格栅的缝隙宽度和筋条分布，在结构强度和功能需求之间找到最优的平衡点。
