小型便携双通路流体混合装置结构设计

　　在小型实验台流体配比、桌面级试剂调和、家用净水支路混流、小型灌溉支路肥液混合这类对安装空间要求严苛的场景里，大体积的工业级静态混合器往往难以适配，这类场景不需要大流量处理能力，却对安装边界、管路对接便捷性、混合路径的合理性有明确要求，这款双通路流体混合装置的结构设计，正是瞄准这类小空间、低流量的混流需求展开。从结构布局来看，装置整体采用立式窄边设计，外框做了圆角包覆处理，没有尖锐的结构棱角，既可以嵌入到小型设备的侧壁预留槽位，也可以通过底部两个平行的外螺纹接口直接对接标准管路，不需要额外加装转接固定件，安装时的横向占用宽度控制在极小范围，哪怕是实验台架上密集排布的管路间隙里，也能找到合适的安装位置，不会和周边的阀件、

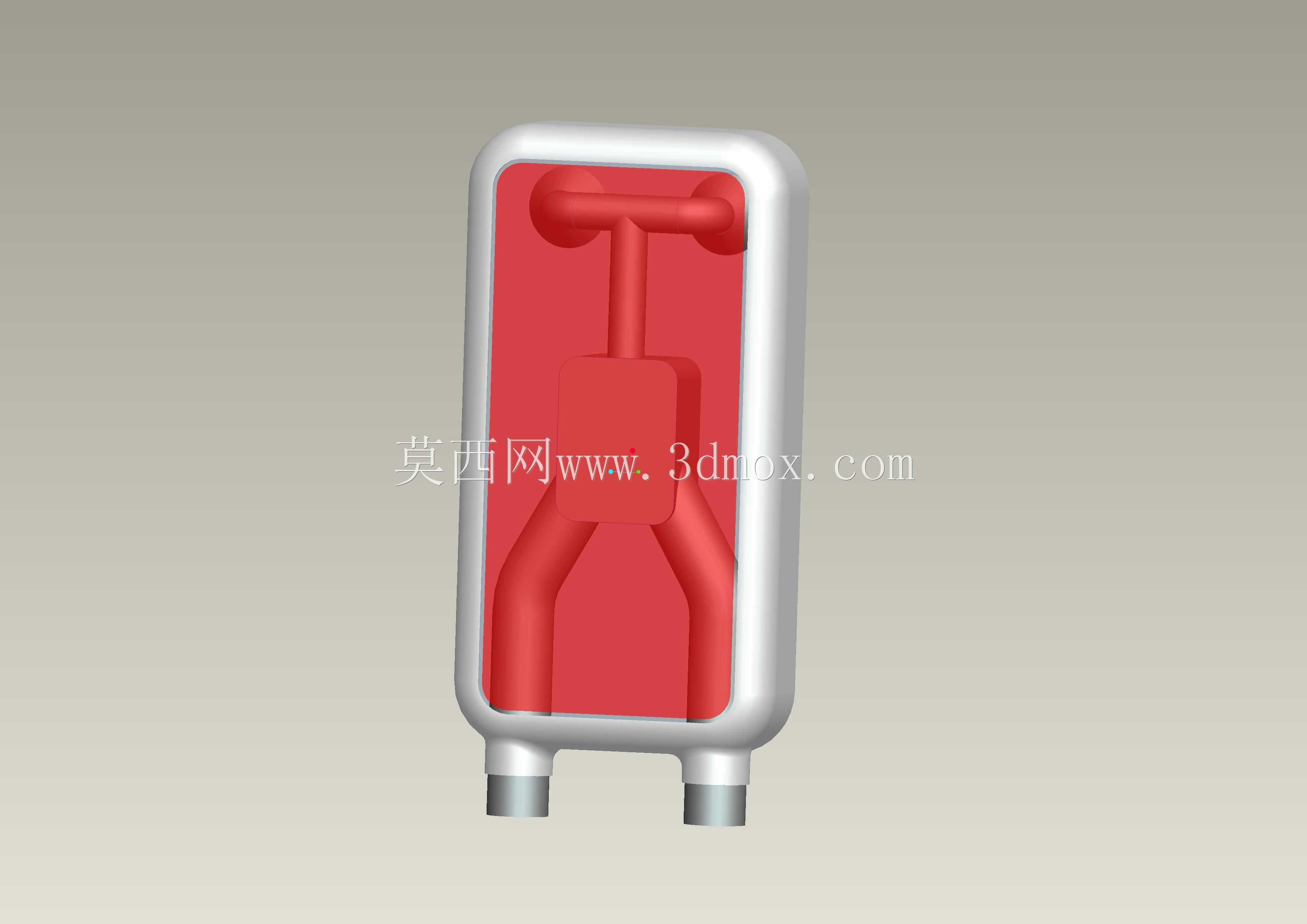

　　管路接头产生结构干涉。内部的流道设计没有采用复杂的运动搅拌结构，而是依托内部成型的T型导流块配合分叉式汇流腔实现静态混合，两种待混合的流体分别从底部两个接口进入后，会先顺着分叉流道向上进入上部的汇流缓冲区，在T型导流结构的阻挡下形成旋向相反的两股扰流，在腔体内完成多次碰撞混合后再从上部的通路输出，整个混合过程没有运动部件，不需要额外接入动力源，完全依托流体自身的流动压力完成混合作业，后期使用过程中不存在运动件磨损的问题，维护成本极低。设计过程中特意将内部混合腔体的容积做了压缩控制，避免流体在腔体内滞留形成死角，对于需要精准配比的小流量流体输送场景来说，过小的腔体滞留量可以有效减少流体切换时的残液干扰，提升配比精度。

　　外框的密封结构采用一体式包覆设计，内部红色的混合腔体完全嵌装在白色的外壳内部，外壳既承担结构防护作用，避免外部磕碰损伤内部流道，也能辅助限制腔体的形变，在常规的低压流体输送工况下，不会因为管路压力波动出现腔体渗漏的问题。底部的两个管路接口采用等径平行布局，中心距和常规的小型双联水嘴、气嘴接口尺寸保持一致，现场安装时不需要重新测量定位，直接对接原有管路即可完成装配，接口的外露长度做了优化，既可以满足快插接头的插接深度要求，也不会因为外露过长导致安装后整体突出尺寸过大。从实际使用的适配性来看，这款混合装置可以适配清水与药剂混合、两种不同温度的同质流体调和、低压气体支路的气体混合等多种工况，因为没有运动部件，

　　只要流经的流体没有大直径的固体颗粒杂质，就不会出现流道堵塞的问题，日常使用只需要在管路停机检修时做一次常规的流道冲洗即可，不需要拆解维护。在建模过程中，所有的流道过渡位置都做了圆角处理，没有直角转折的结构，既可以降低流体流经时的阻力损失，也能避免流体中的杂质在直角位置沉积堵塞，内部导流块的安装位置经过反复调整，确保两股流体进入汇流腔后可以形成足够的扰动强度，在有限的腔体长度内达到预期的混合均匀度，不需要额外延长流道长度来增加混合路径，进一步压缩了装置的整体外形尺寸。外壳的边角做了大圆角过渡，在嵌入式安装时可以顺着安装槽的导向边滑入到位，不需要精准对位就能完成装配，降低现场安装的操作难度。
