Euroavtomatika F系列继电器结构设计

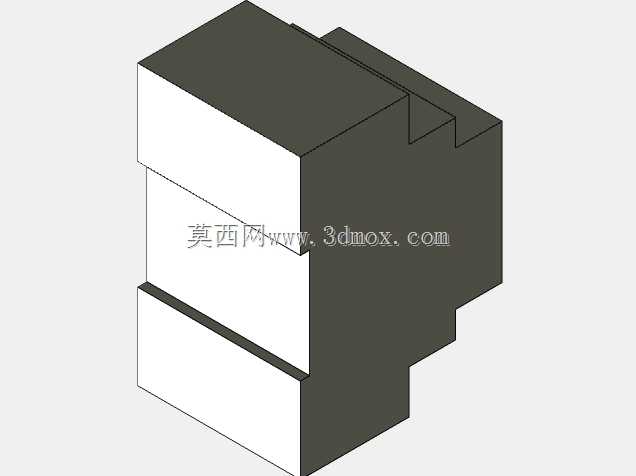

　　在低压配电与工业自动化控制回路的搭建过程中，导轨式安装的控制继电器是保障回路稳定运行的核心元件，本次呈现的这款继电器结构，适配白俄罗斯Euroavtomatika旗下FCP-720、CP-730、CR-810、CZF-310、PCR-513等多型号继电器的通用安装结构，覆盖单相网络电压继电保护、三相网络电压继电保护、温度阈值触发、存在或相位不平衡控制、时间延时通断等多种控制场景，可直接嵌入各类工业控制柜、楼宇配电盘、机电设备内部控制回路中使用。从结构设计逻辑来看，这款继电器采用了标准35mmDIN导轨适配的卡扣式安装基底，整体外形采用阶梯式块体布局，主体壳体为阻燃工程塑料材质，表面做哑光防滑处理，避免安装运维过程中打滑脱手。

　　壳体的阶梯结构并非随意设计，上部突出的腔体用于容纳内部电磁触发机构、信号采样电路板与整定参数调节组件，下部收窄的区域预留了接线端子的操作空间，既保证内部元件有充足的排布空间，又能压缩相邻安装元件之间的安全间距，提升柜内空间利用率。安装边界方面，这款继电器的宽度适配标准模数化配电元件的间距要求，厚度方向控制在单模数元件的合理范围内，多台并排安装时不会出现端子干涉、操作空间不足的问题，接线端子采用带压线板的螺钉式结构，可适配0.5-2.5平方毫米的多股或单股铜芯导线，端子处设置有清晰的回路标识刻印，避免接线过程中出现错接漏接。功能特性上，不同型号的同结构继电器可实现差异化的保护逻辑：电压类继电器可实时监测回路电压阈值，在过压、

　　欠压超出设定范围时快速触发触点动作，切断后端负载回路或发出告警信号；温度继电器可外接温度传感探头，在设备绕组、环境温度超出安全阈值时触发散热或停机动作；相位不平衡监测继电器可实时采集三相回路的相位差、电压幅值差参数，在出现缺相、相位偏移、不平衡度超限时快速动作，避免三相电机、整流设备因供电异常烧毁；时间类继电器可实现通电延时、断电延时、循环定时等逻辑，满足自动化回路的时序控制需求。在三维建模过程中，这款结构严格遵循了低压电器元件的安装规范，所有棱边都做了R0.5以上的圆角处理，避免生产装配过程中划伤操作人员，壳体的拼接缝采用止口式结构，既可以提升壳体的防护等级，达到IP20以上的防触碰要求，又能在生产装配时快速定位，减少组装工时。

　　壳体上部预留的参数调节窗口，可嵌入整定旋钮与状态指示灯，无需拆开壳体即可完成参数整定与运行状态查看，适配现场运维的实际需求。从实际应用场景来看，这类继电器广泛应用于工厂自动化生产线的控制回路、民用建筑的配电保护回路、暖通空调设备的控制箱、水泵风机的保护柜中，作为底层逻辑触发元件，其结构的可靠性直接影响整套设备的运行稳定性，建模过程中对安装卡扣的弹性变形量、接线端子的爬电距离、壳体内部的元件排布空间都做了精准的还原，可直接用于控制柜的布局干涉检查、安装模拟、运维培训演示等场景，也可作为同类继电器产品结构优化的参考基准。不同于通用型继电器的结构设计，这款产品的阶梯式壳体还兼顾了散热需求，壳体侧面预留的隐性通风槽可在不降低防护等级的前提下，实现内部元件的自然对流散热，避免长期通电运行时内部热量累积导致的元件老化加速，延长产品的实际使用寿命。安装卡扣采用与壳体一体化的弹性塑料结构，拆装时只需用一字螺丝刀撬动卡扣尾部即可快速完成拆卸，无需额外的专用工具，适配现场快速运维的需求。
