离散制造整线输送加工装配生产线三维结构

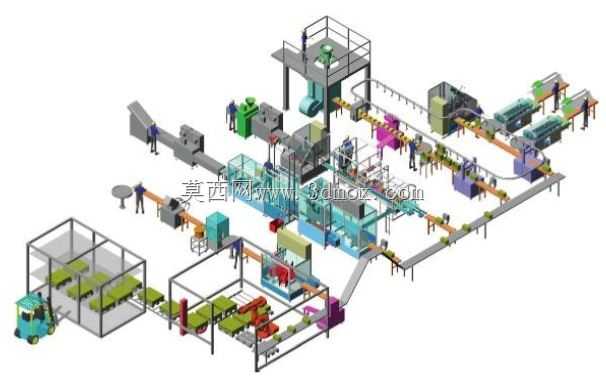

　　这套三维结构还原了离散制造场景下的整线生产布局，覆盖从原料上线、多工序加工、工位装配到成品下线转运的全流程节点，可直接用于车间布局规划、产线节拍仿真、新员工工位操作培训的三维载体。从实际落地场景来看，这类产线多用于中小体量机电产品、五金组件的批量生产，适配多品种小批量的柔性生产需求，线体旁预留的AGV转运通道可匹配车间内物料定时补料、成品空栈板回流的物流逻辑，避免传统固定产线物料堆积在工位侧的通行阻碍。

　　产线的核心输送载体采用分段式辊道与皮带线组合设计，不同工艺段的输送面高度根据工位操作需求做了差异化设置：人工装配工位的输送面高度设置在850mm，匹配站立作业的肘部操作高度，减少长期作业的腰部负荷；自动化加工单元对接的输送段高度抬升至1100mm，与设备进料口高度齐平，无需额外增设提升转序机构，减少转序过程中的工件磕碰风险。线体的转弯段采用90度圆弧导向结构，转弯半径根据输送工件的最大外轮廓尺寸预留150mm安全间隙，避免工件在转弯过程中卡滞、剐蹭线体侧边护栏。

　　上层设置的立体作业平台采用型钢焊接框架结构，平台台面铺设防滑花纹钢板，周边设置1200mm高的安全防护栏杆，栏杆底部设置100mm高的挡脚板，防止工具、小零件从平台高处坠落伤及下方作业人员；平台的支撑立柱直接落地固定在车间地面预埋钢板上，不与下方输送线体做刚性连接，避免人员在平台上行走产生的振动传导至线体，影响加工工位的定位精度。平台上布置的工艺设备通过减震垫与平台台面连接，设备的维护操作面预留了800mm宽的检修通道，满足日常巡检、易损件更换的操作空间需求。

　　各个加工与装配工位的布局严格按照工艺路径顺序排布，相邻工位之间预留了300mm的工件缓存位，当某一工位出现短暂停机时，上游工位的工件可暂存在缓存位，不会立刻导致整线停转；每个工位旁设置的工装挂板、工具放置台采用快拆结构固定在线体支架上，可根据不同产品的装配需求快速调整位置，适配柔性生产的换型需求。线体末端的成品下线区域设置了栈板缓存位，配套的手动液压叉车可直接驶入该区域，完成成品装箱后的整托转运，无需额外的吊装设备辅助。

　　从安装边界来看，整套产线的地面投影尺寸根据车间柱网间距做了适配，线体侧边与车间立柱、墙体的最小距离预留了1200mm的通行与检修通道，满足消防疏散与设备维护的空间要求；所有线体支架的底部都设置了可调脚杯，可调范围为±50mm，可抵消车间地面的平整度误差，保证输送面的水平度偏差不超过1mm/m，避免工件在输送过程中出现跑偏、滑移问题。线体的驱动单元统一布置在输送段的内侧，外侧设置可拆卸的防护盖板，既避免人员误触运动部件，也方便日常对驱动电机、传动链轮的润滑与维护。

　　产线中设置的人工操作工位都预留了气动接头、电源插座的安装位置，可根据工位的作业需求接入电动螺丝刀、气动夹具等工具，工位上方的照明支架可安装作业照明灯，保证工位操作面的照度满足精细装配的要求。各个工位之间的安全光栅安装位也在结构中做了预留，当人员肢体误入设备运动危险区域时，可立刻触发线体停机，保障作业安全。
