手动玻璃搬运桁架移栽机械手结构

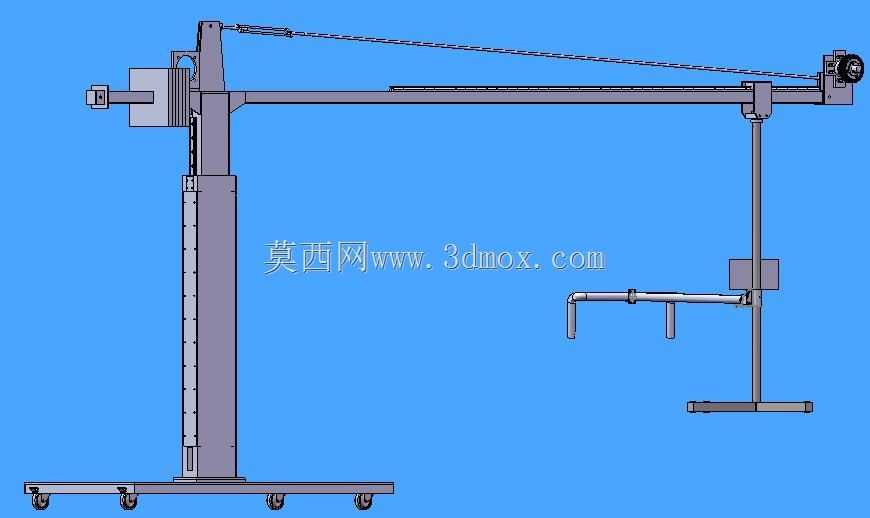

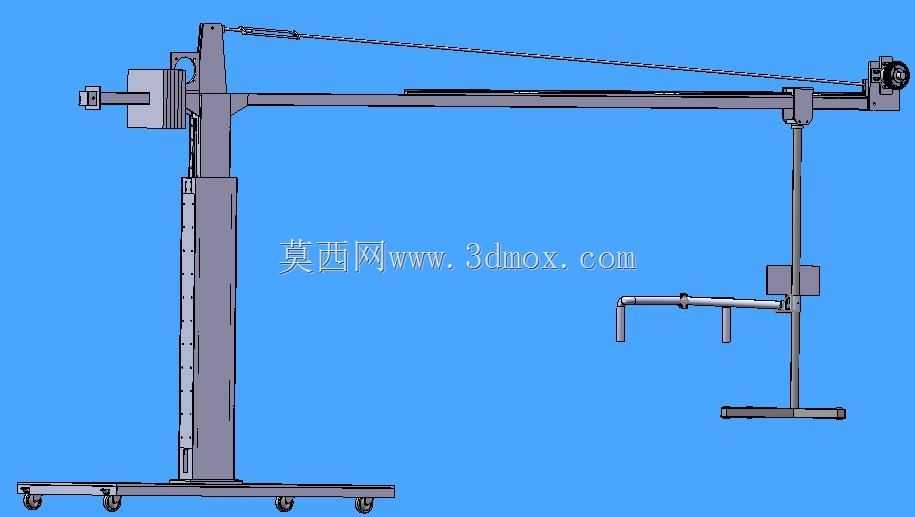

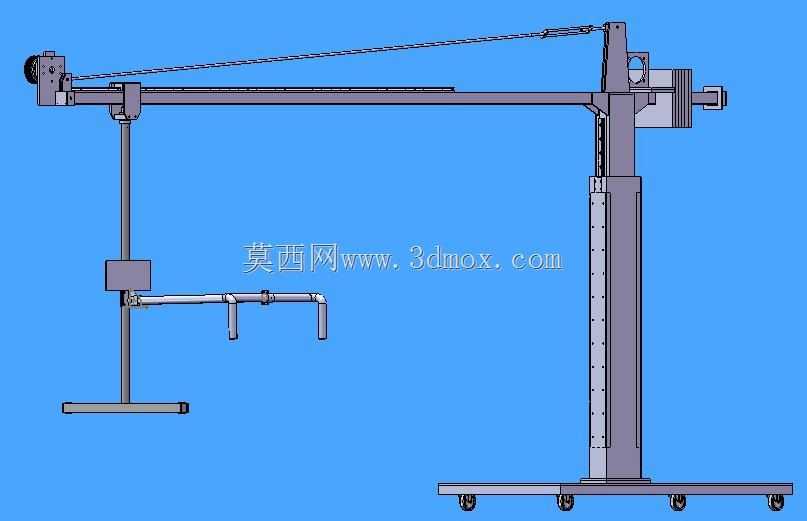

　　该结构面向玻璃加工、板材转运及托盘码放场景，整体采用立柱加横向悬臂的龙门式布局，底部配置可沿地面轨道滑移的行走底座，现阶段行走动作保留手动进退操作逻辑，后续可直接加装伺服驱动组件，仅通过启动按钮即可完成自动行驶，适配产线逐步自动化改造的过渡需求。设备核心作业功能是将浮台工位的玻璃工件平稳拾取，横向移送至托盘工位完成堆叠摆放，末端搭载弯折式真空吸附管路，配合吸盘执行件可适配平整薄板类工件的无损抓取，避免刚性夹爪对玻璃表面造成划伤。从结构设计思路来看，竖向立柱采用分段式方管焊接框架，侧壁预留多组调节安装孔位，可根据工件堆垛高度调整横梁装配层级，立柱与底部行走车架之间设置加强筋板，抵消悬臂满载时产生的倾覆弯矩；横向横梁为长跨度型材焊接件，

　　上侧布置斜拉钢索结构，一端固定于立柱顶端、另一端连接横梁远端，有效抑制长悬臂工况下的横梁下挠变形，横梁上集成直线导轨与传动齿条，为末端移栽小车的水平往复移动提供导向与动力传递路径。末端执行组件通过竖向导杆悬挂在横移小车上，可沿竖直方向完成升降动作，吸附管路采用硬管加弯折接头的组合形式，管路走向避开横梁运动行程，防止作业过程中发生管路拖拽干涉。外形尺寸方面，整机竖向高度适配常规玻璃堆垛的两层至三层托盘码放高度，横向悬臂跨度覆盖浮台上料位到托盘放料位的中心距，底部行走轨道的铺设宽度与车架轮距匹配，安装时需保证轨道直线度与水平度，立柱安装基准面与轨道方向垂直度控制在机械装配常规公差范围内，横梁装配后需校验两端高度差，

　　避免横移小车运行出现卡滞。现场布局时，设备一侧预留浮台待料区，另一侧预留托盘堆叠区，行走轨道两端设置机械限位块，防止手动操作时车架超出行程，立柱后侧预留电气与气动管路的排布空间，后续加装伺服电机时，驱动单元可直接安装在行走车架的轮轴输入端，横梁横移与末端升降的驱动点位也预留了对应的安装法兰，无需对主体框架做大幅改动。吸附回路的管路接头均采用标准快接结构，维护时可快速更换吸盘或密封件，整机框架的焊接节点均做应力释放处理，长期承受往复交变载荷时不易出现结构变形，该结构既可以作为手动辅助搬运设备降低工人抬板劳动强度，也可以作为自动化玻璃码垛线的基础机械本体，后续叠加传感检测与伺服控制后即可实现全流程自动移栽作业。
