500kg负载手动式双轨起重提升装置

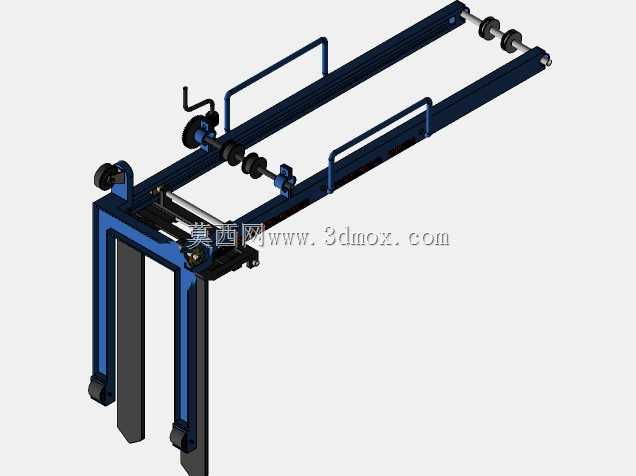

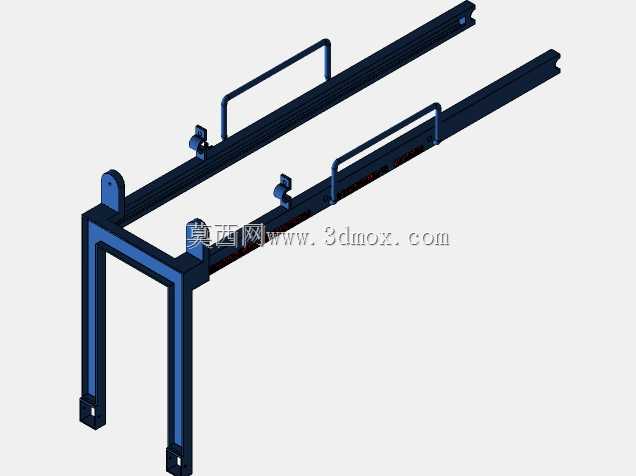

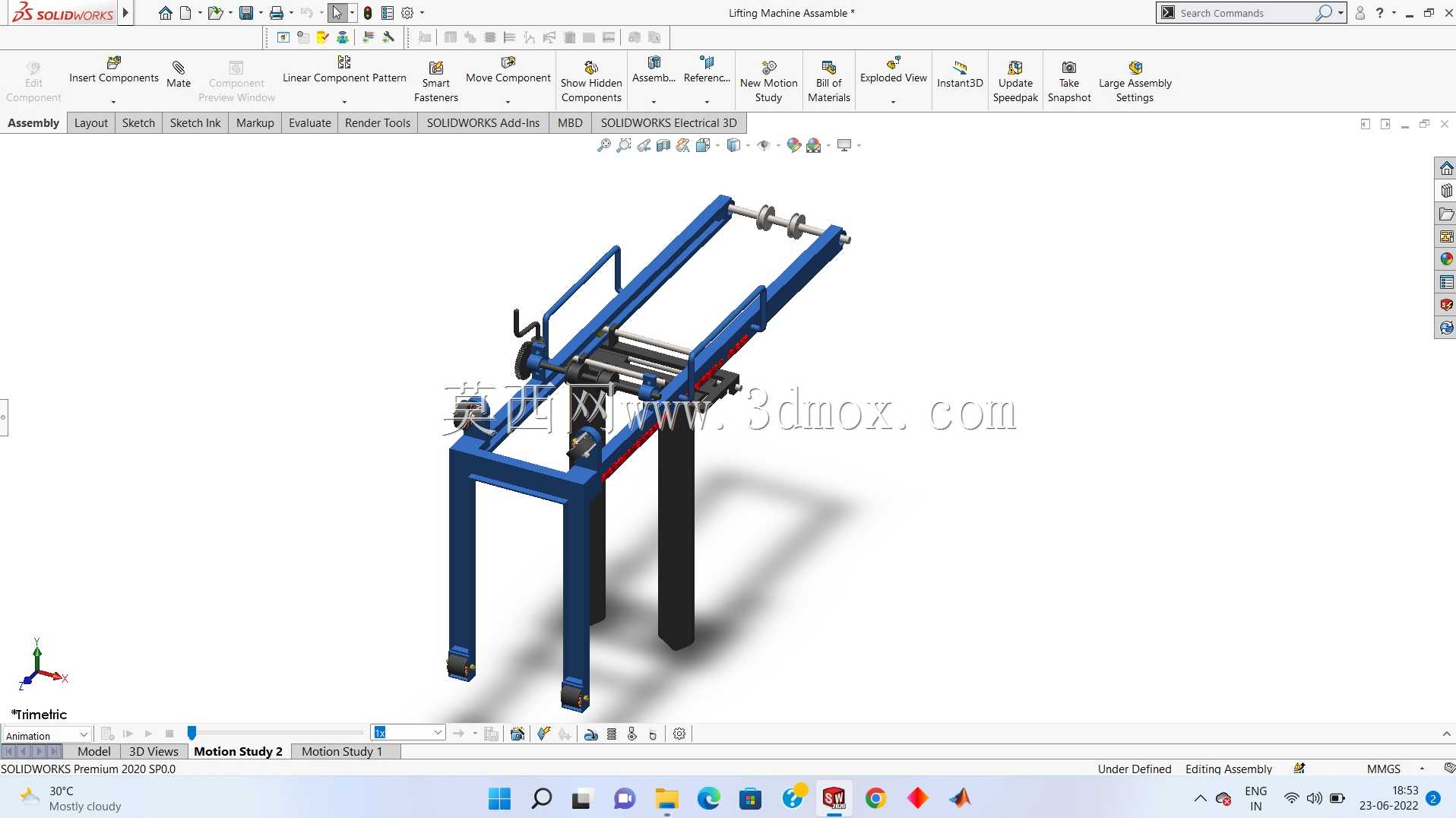

　　这款手动操作的起重提升装置，核心额定承载能力为500kg，主要面向中小型生产车间、仓储区域的定点重物搬运与举升作业场景，适配无外接动力源的作业环境，可完成设备零部件转运、工位间物料上料、轻型设备安装就位等常规起重作业，相比大型电动起重设备，它无需布设供电线路、占用作业空间更小，适合在狭窄通道、固定工位旁完成重复性的短距离垂直提升与水平滑移作业。从结构设计逻辑来看，装置采用双平行长导轨作为水平移动的承载基础，导轨截面选用高强度矩形型钢焊接成型，导轨内侧加工有导向滑槽，配套的滑动轮组内嵌深沟球轴承，可保证承载状态下滑动顺畅无卡滞，导轨两端设置有限位挡块，避免滑动架超行程脱出引发安全隐患。垂直提升部分采用双立柱门架结构，

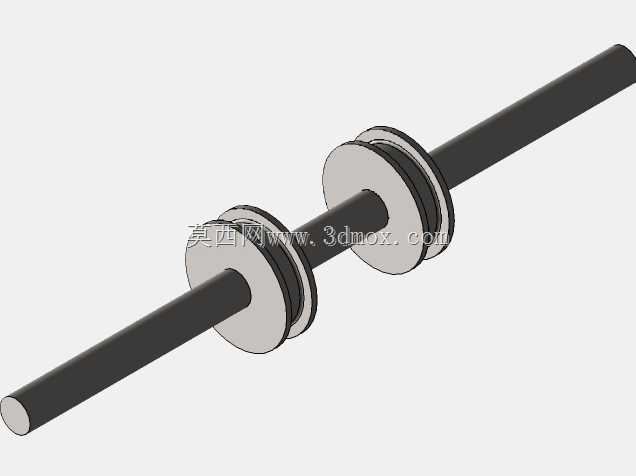

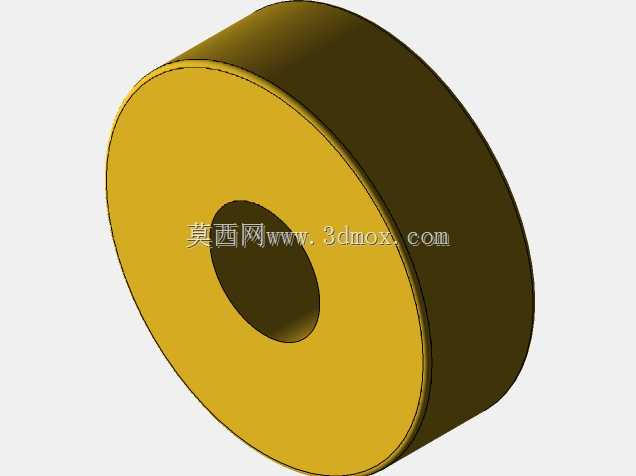

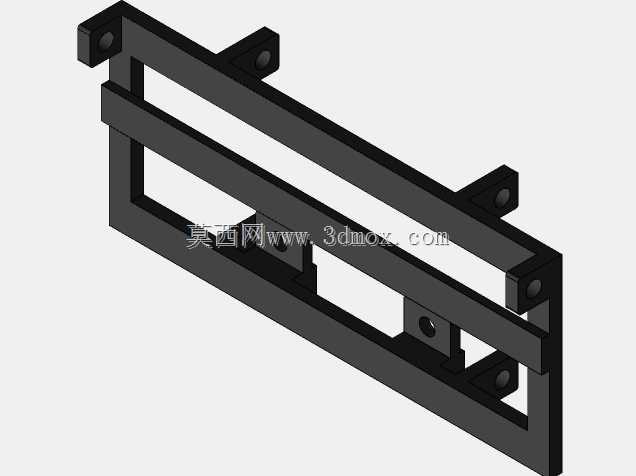

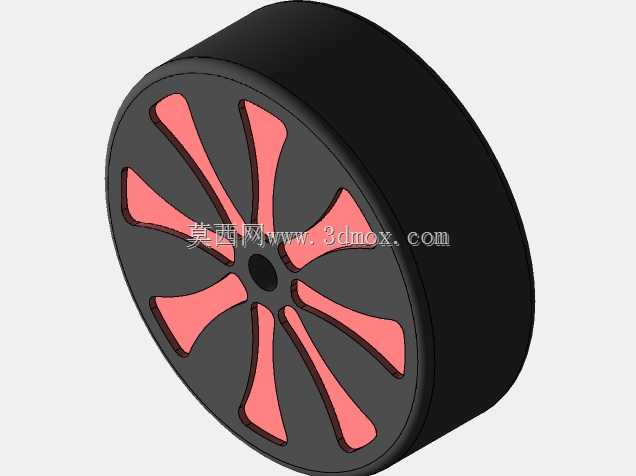

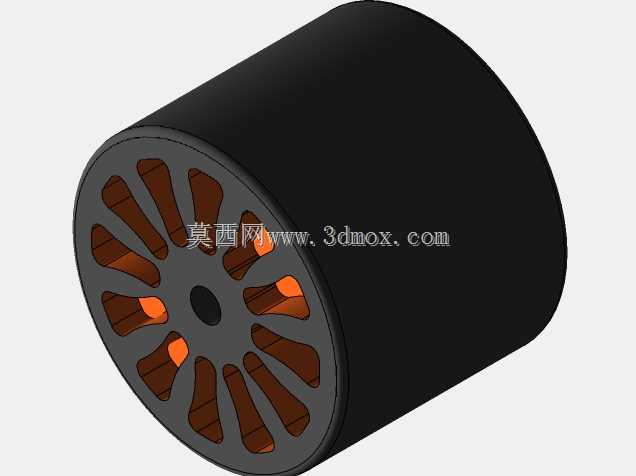

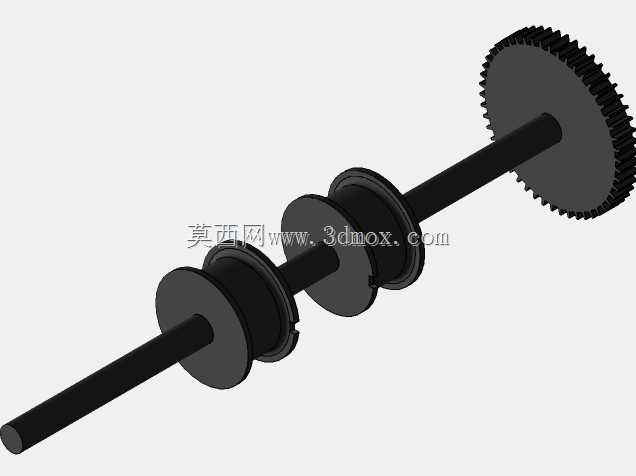

　　立柱同样采用型钢焊接成型，内侧布置有提升导向滑道，承载货叉与滑道之间通过导向滑块连接，可保证提升过程中货叉运行平稳，不会出现偏载晃动的问题。驱动部分采用手摇链轮传动结构，操作者通过侧边的手摇柄输入动力，经链轮减速后带动提升链条完成货叉的升降动作，传动链中设置有自锁式棘轮机构，当操作者停止摇动手柄时，棘轮机构会自动锁止传动链，避免货叉带载下滑，保障作业安全，手摇柄的操作力经过减速比匹配后，在满负载500kg状态下，单人操作力控制在常规人力可轻松驱动的范围内，无需额外辅助动力。水平移动的滑动架与双导轨之间设置有四组承载滚轮，滚轮采用聚氨酯包胶材质，既可以降低滑动过程中的噪音，也能减少导轨面的磨损，滑动架上集成了提升机构的安装基座，

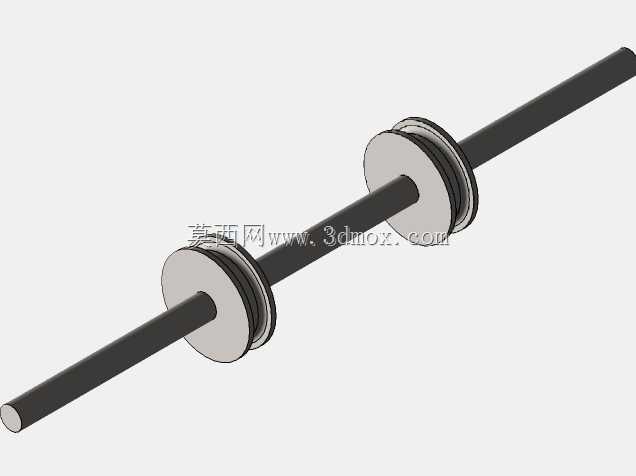

　　将链轮、传动轴、棘轮锁止部件都集成在该基座上，整体结构紧凑，不会额外占用过多的垂直安装空间。从安装边界尺寸来看，双导轨的总长度适配常规车间工位间的跨距需求，安装时需要将导轨两端固定在工位两侧的支撑立柱或者墙体预埋支架上，导轨安装平面的水平度公差需要控制在每米1mm以内，避免滑动过程中出现卡滞；垂直门架的最低高度适配常规车间的层高要求，货叉的最低落地高度可与常规车间的物料托盘高度匹配，最大提升高度可满足常规工位的物料上料高度需求，货叉的间距可根据实际搬运的物料托盘规格进行小幅调整，适配不同尺寸的载具。在实际应用中，这类手动起重装置常布置在机加工工位旁，用于完成加工工件从托盘到机床工作台的转运上料，

　　也可用于仓储区域内轻型货物的货架存取作业，相比电动葫芦类起重设备，它的结构更简单，后期维护仅需定期给滚轮、链轮、轴承部位加注润滑脂即可，维护成本极低，同时因为没有电气部件，也可在有防尘、防爆要求的无电源作业场景下使用。设计过程中，整体结构的受力经过了校核，双导轨在满负载滑动到导轨中间位置时的最大扰度控制在允许范围内，不会出现明显的下弯变形，立柱部分在满负载提升到最高位置时的侧向变形量也满足安全作业要求，所有焊接部位都采用满焊工艺，焊后进行应力消除处理，避免长期承载后出现焊接变形。操作部件的布置符合人体工程学要求，手摇柄的安装高度适配成年操作者站立操作的舒适高度，导轨两侧的扶手方便操作者在移动重物时扶持稳定装置，整体外观采用深蓝色工业涂装，既可以提升结构件的防锈能力，也符合工业作业场景的视觉识别要求。
