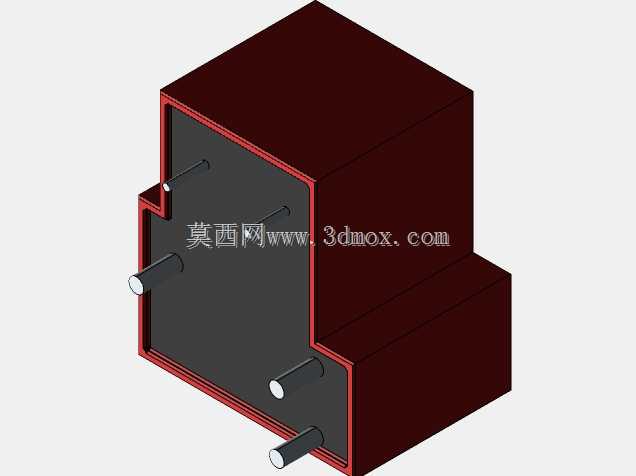

12V直流PCB板载继电器三维结构

　　该三维结构围绕低压控制回路中常见的12V板载继电器展开，重点还原了继电器外壳、内部主体轮廓、引脚安装关系以及PCB装配边界。继电器在自动化设备、通讯终端、电源控制板、小型控制柜和实验电路板中承担小信号控制负载通断的作用，线圈侧接收12V直流驱动信号，触点侧完成被控回路的切换。建模时没有只把它当作一个简单方块处理，而是结合实际板级装配需求，对壳体阶梯外形、顶部标识区域、底部插装位置和相邻元件避让空间进行了表达，使模型能够直接服务于布局校核、干涉检查和结构沟通。

　　从工程使用角度看，这类继电器通常焊接或插装在印制电路板上，周围需要预留线圈驱动走线、触点负载走线、焊盘间距以及维护识别空间。模型外形保留了红色壳体的典型特征，顶部平面用于标注线圈电压、触点容量和型号信息，侧面与底部的几何关系则决定了它在板卡上的占位。设计PCB时，继电器不能仅按本体投影布置，还要考虑引脚伸出高度、焊接热影响区、外壳与周边电容、连接器、散热片之间的安全距离。若板卡处于紧凑壳体内部，继电器顶部与上盖之间也应保留适当间隙，避免装配压碰外壳或影响标签识别。

　　该结构的设计思路偏向板级机电元件的真实装配表达。继电器本体采用近似长方体的封装形式，但顶部和侧部并非完全平直，局部台阶反映了外壳扣合与内部线圈、触点机构的容纳空间。三维建模中保留这些细节，有助于结构工程师在整机布局时判断取放方向、视觉检查位置和自动化插装路径。对于PCB设计人员，模型的底部边界可用于核对封装库，引脚区域可用于检查焊盘排列与过孔避让；对于外壳设计人员，继电器的高度轮廓则影响内壳筋位、绝缘隔板和走线槽的布置。

　　在实际控制场景中，12V继电器常被用于单片机驱动端口之后的功率切换环节。控制板发出的弱电流信号先经过三极管、MOSFET或驱动芯片作用于继电器线圈，线圈产生磁场后带动触点闭合或断开，从而实现对灯、电机、电磁阀、报警器或电源支路的控制。由于线圈驱动端与触点负载端存在电压和电流等级差异，板上布局通常需要把低压信号区与负载切换区保持清晰隔离。三维模型能够帮助设计者在早期发现继电器距离强电端子过近、触点出线方向不合理、外壳绝缘距离不足等问题。

　　外形尺寸与安装边界是该模型在工程应用中的核心价值之一。继电器占据的不只是可见壳体空间，还包括引脚穿板区域、焊点高度、底部抬升间隙以及外围元件禁布区。若板卡采用波峰焊或选择性波峰焊，继电器周边需要为焊锡流动和治具夹持留出空间；若采用手工返修，则顶部和侧面应便于识别方向，底部引脚周围不宜被高大元件完全包围。模型中壳体的棱角、台阶和顶面文字区域均可作为装配防错参考，使生产人员能够快速判断安装方向，减少反向插装风险。

　　从散热与可靠性角度看，继电器虽然不属于持续高热元件，但在触点频繁切换感性负载时，线圈发热、触点拉弧和周边温升仍会影响寿命。板级布局时不宜将继电器紧贴高温功率电阻、整流桥或散热片，也不应让其完全被封闭在没有空气流通的小腔体内。三维结构可用于检查继电器与发热元件之间的空间关系，也可辅助评估外壳开孔、绝缘挡墙和走线宽度。对于需要通过安规审查的设备，触点侧走线间距、线圈与触点之间的隔离距离、外壳到相邻导体的爬电距离都应结合具体标准进一步核算。

　　该模型还适合用于机电产品的数字样机评审。在方案阶段，设计人员可以把继电器放置在PCB装配环境中，与电容、连接器、端子座、散热片和固定柱进行联动检查；在详细设计阶段，可依据其外轮廓调整壳体筋位、标签位置和维修开口；在生产准备阶段，则可用于装配指导、工装避让和检验样板制作。通过对真实封装比例和板载关系的还原，这个继电器结构不仅是一个元件外观模型，更是连接电气原理、PCB布局和整机结构设计的工程参考对象。
