奶酪加工成套生产管线设备三维结构

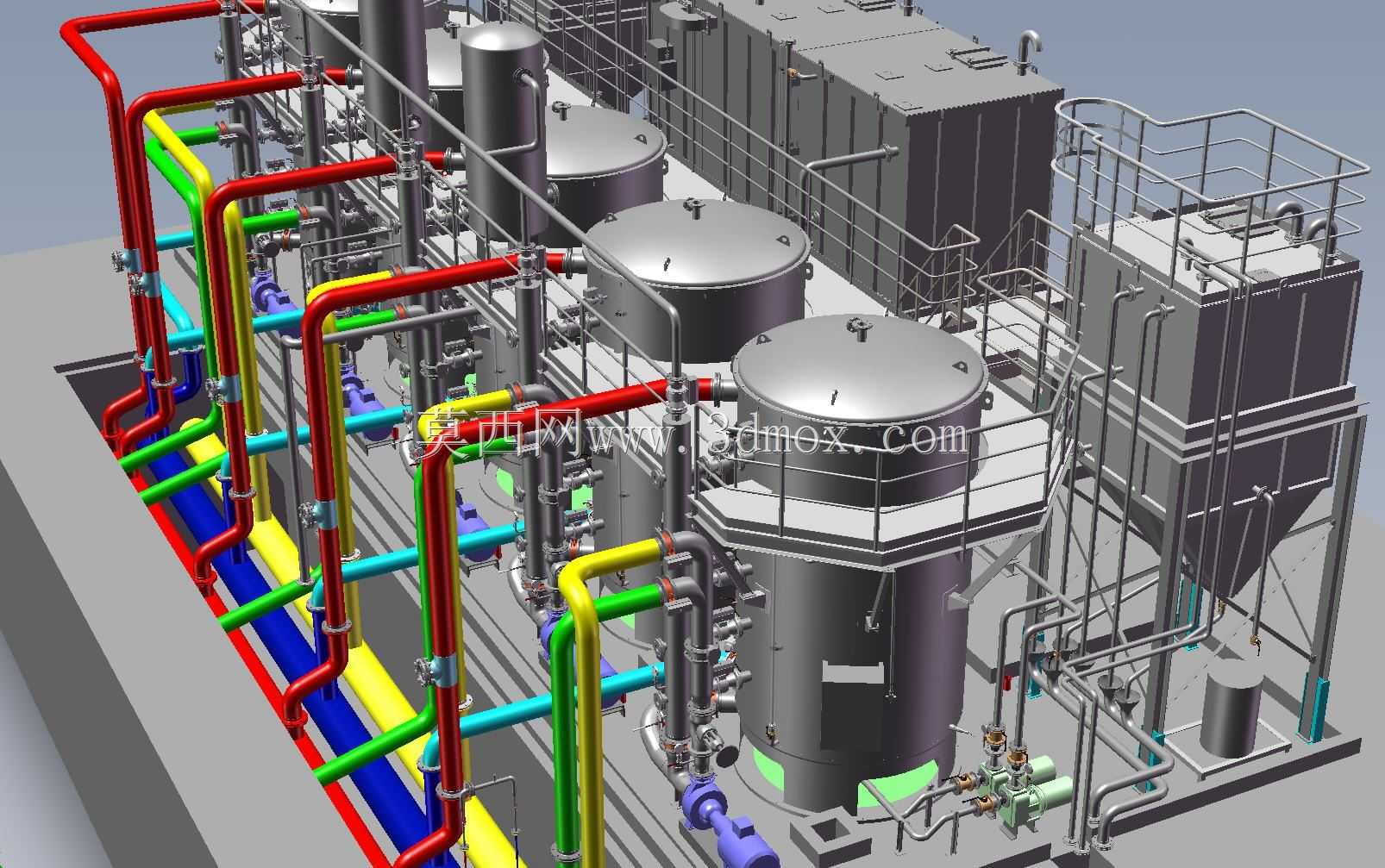

　　这套三维结构还原的是摩洛哥贝勒奶酪工厂的核心生产工段布局，从建模细节能看出整套装置围绕奶酪生产的全流程工艺排布，覆盖原料预处理、凝乳成型、熟化前中转的核心工序衔接。现场排布时首先要考虑车间层高限制，整套装置最高处的操作平台护栏顶端距地面预留了1.2米的操作检修空间，主罐体沿车间纵向中轴线排布，相邻罐体的中心距严格匹配工艺管道的弯头曲率半径，避免管线出现不必要的弯折造成料液残留。不同颜色的管线对应不同的工艺介质：红色管线走高温蒸汽，用于罐体夹套加热与CIP清洗的热源供给，建模时特意保留了管线的坡度设计，每10米管线设置3度的倾斜角，最低点安装疏水阀接口，避免蒸汽冷凝水在管内积存造成水击；绿色管线走清洗后的纯水冲洗管路，

　　蓝色管线输送低温冷却盐水，用于凝乳工序的温度控制，黄色管线走压缩空气，用于气动阀门的动力供给与罐体的正压保护。所有罐体的支腿高度统一设置为800mm，预留出底部阀门、出料泵与排污管路的安装空间，支腿底板预留了M24的地脚螺栓孔，安装时需要匹配预埋的20mm厚钢板基础，避免满载运行时出现沉降偏移。操作平台的格栅板采用3mm厚的不锈钢冲压成型，护栏高度1.1米，每段护栏的可拆卸段对应下方罐体的人孔位置，方便后期检修时拆卸吊装内部搅拌组件。管线的支架采用C型槽钢与管卡组合结构，高温蒸汽管线的管卡内预留了2mm的膨胀间隙，补偿设备升温时的管线热伸长量，避免应力集中拉裂焊缝。整套装置的进料端对接前端的原料奶储存罐，

　　出料端衔接后续的压块成型设备，建模时把所有接口的法兰规格、密封面形式都做了还原，现场安装时可以直接提取模型内的尺寸核对预制管段的加工精度，减少现场配管的返工量。罐体上的人孔、视镜、温度传感器接口的位置都按照操作习惯设置在距操作平台1.2-1.5米的高度区间，操作人员站在平台上无需攀爬就能完成日常巡检、参数读取与操作。整套设备的电气走线沿平台下方的镀锌线槽排布，线槽与工艺管线保持200mm以上的安全距离，避免高温管线烘烤线缆加速绝缘层老化。从结构设计逻辑来看，这套布局充分考虑了食品生产车间的卫生要求，所有管线与罐体的连接都采用圆弧过渡，没有卫生死角，清洗时可以保证所有内壁都能被清洗液覆盖，符合乳制品生产的卫生规范。设备安装时还要考虑周边的检修通道宽度，主操作通道预留了1.5米的宽度，满足小型工具车与人员双向通行的需求，罐体与车间墙体的距离预留了0.8米的检修空间，方便后期维护侧面的阀门与仪表。
