四冲程内燃机连杆总成结构设计

项目分类:通用机械零部件 发布时间:2022-07-14 ID:679665
  • 四冲程内燃机连杆总成结构设计

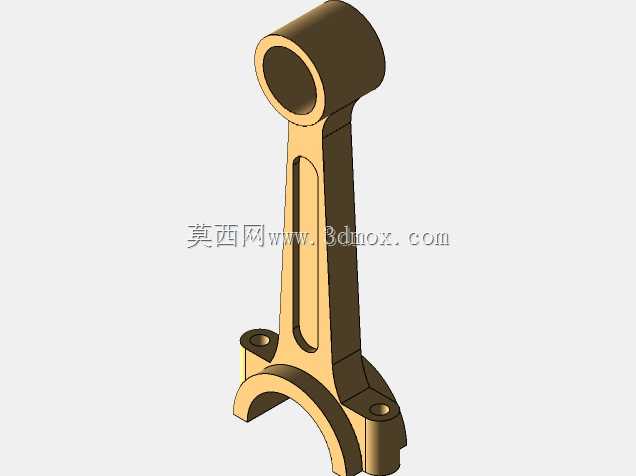

  这套连杆结构面向小排量四冲程往复式内燃机开发,属于曲柄连杆机构中承担动力转换的核心受力件,建模过程完整还原了大头剖分、杆身过渡、小头衬套配合以及螺栓安装凸台的全部几何特征,可直接用于发动机运动干涉校核、整机布置参考以及零部件结构教学演示。

  从实际装机场景看,这类连杆普遍用于通用汽油机、小型摩托车发动机、植保机械动力头以及小型发电机组。工作时,小头通过活塞销与活塞相连,大头抱合在曲轴曲柄销上,活塞承受的燃气爆发压力经杆身传递,把活塞的往复直线运动转化为曲轴的旋转扭矩输出。整个运转周期内,零件要交替承受燃气冲击压缩、往复惯性力拉伸以及高速摆动带来的弯曲交变载荷,因此结构上对刚度分配、质量过渡和应力集中控制都有明确要求。

  杆身采用工字形截面,这是高速内燃机连杆非常典型的断面形式。建模时沿杆身轴线保留了连续的纵向加强筋,两侧腹板从小头圆柱下方平缓延展,向大头方向逐步加宽,截面惯性矩在受拉压主方向上得到强化,同时尽可能削去非承载区域的材料,降低往复运动质量。工字形槽的根部全部做圆角过渡,避免铣削或锻造分型位置出现尖锐棱边,从源头上抑制交变载荷下的疲劳裂纹萌生。

  小头为整体式圆环结构,内孔用于压入薄壁衬套,与活塞销形成回转配合。圆环外侧与杆身衔接处做了加厚凸肩,载荷从活塞销接触面传入后,能够沿圆环周向均匀分散,再汇入杆身腹板。小头端面与活塞内腔之间需要预留轴向窜动间隙,建模时圆环宽度按常规小型机连杆比例控制,装配后既不能与活塞销挡圈发生刮擦,也要保证活塞销支撑长度足够,避免单位面积比压过高造成衬套偏磨。

  大头采用斜剖分式结构,下半部分为独立连杆盖,二者通过两枚高强度连杆螺栓锁紧,合围出曲柄销安装孔。剖分面设计为锯齿或平面定位形式,装配时连杆盖与杆身靠定位结构精准对位,保证大孔圆度;螺栓孔外侧设置沉台,螺栓头部沉入后不超出连杆外轮廓,防止曲轴回转时与曲轴箱内壁碰撞。大头孔内表面用于装配轴瓦,工作时轴瓦随连杆一起绕曲柄销摆动,摩擦面依靠曲轴油道喷出的压力润滑油建立油膜,因此大孔的圆柱度、两端面平行度以及剖分面错位量在实际加工中都属于关键控制项。

  外形与安装边界方面,连杆在气缸体内随曲轴做平面复合运动,摆动过程中杆身两侧不能与缸套下沿、曲轴箱加强筋发生干涉;大头随曲柄销做圆周运动,其回转包络圆必须完全落在曲轴箱腔体内部,设计校核时需要结合曲轴曲柄半径、连杆中心距做运动仿真。连杆大小头中心距决定了发动机的连杆比,直接影响活塞侧推力、气缸磨损以及整机高度,本结构按常规小型四冲程机型的比例关系构建,大头外径、小头宽度以及螺栓凸台高度都控制在紧凑范围内,适配轻量化曲轴箱布局。

  建模逻辑上,先确立大小头孔中心连线作为骨架基准,绘制工字形杆身断面并沿引导线放样,再对大小头圆环、剖分接合面、螺栓凸台逐一做实体合并与圆角处理,最后切除轴瓦槽、衬套孔和螺栓过孔。所有承力转折处均保留铸造圆角,壁厚均匀过渡,既符合模锻成型的拔模规律,也保证后续有限元分析时网格应力分布贴近真实零件工况。整套结构完整体现了内燃机连杆在传力路径、运动包络和装配工艺之间的平衡思路。
