直列四缸发动机曲轴总成结构设计

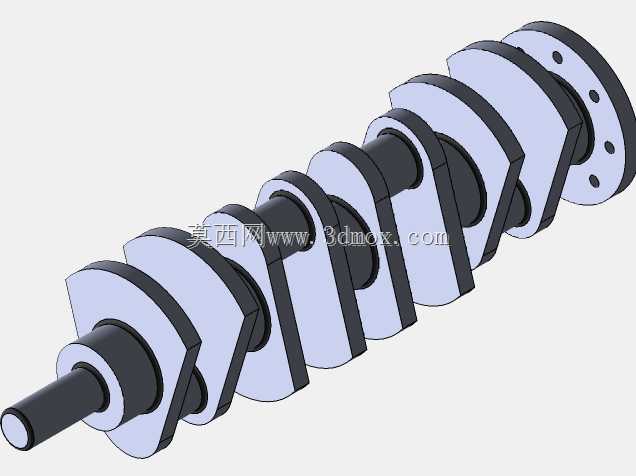

　　曲轴是内燃机动力输出端最核心的回转承载构件，整套直列四缸四冲程曲轴的三维结构完整还原了量产机型从自由端到飞轮端的全部几何特征，覆盖主轴颈、连杆轴颈、曲柄臂、平衡重块、前后端定位轴段以及飞轮连接法兰的完整轮廓。在整机布置层面，四缸机型的发火间隔均匀，曲轴每旋转两周完成四个气缸的做功循环，相邻曲拐按照既定相位角错开布置，使一缸与四缸、二缸与三缸的活塞运动位置两两对应，从根源上抵消一阶往复惯性力，降低整机运转时的振动量级。

　　从实际装机场景来看，这类曲轴广泛适配小排量乘用车汽油机、小型工程机械动力单元以及固定式内燃机组，前端轴颈用于驱动正时齿轮、皮带轮与机油泵等附件，后端法兰通过螺栓与飞轮组件刚性连接，将活塞往复运动经连杆转化而来的旋转扭矩向外传递。建模过程中首先要锁定各主轴颈的同轴度基准，整条曲轴绕主轴线回转，五段主轴颈分别对应缸体上的主轴承座安装位置，轴颈直径与长度需和轴瓦宽度、缸体轴承孔的安装边界严格匹配，轴颈两端预留圆角过渡，避免应力集中在交变载荷下萌生疲劳裂纹。

　　连杆轴颈相对主轴颈存在偏心距，该偏心距的两倍即为活塞行程，直接决定发动机的排量与压缩比设计区间。四个曲拐的空间相位按照直列四缸的做功顺序排布，每个曲柄臂将主轴颈与连杆轴颈连为整体，臂身侧面整合扇形平衡重，平衡重的质心偏离主轴线、与连杆轴颈偏心方向相反，用于平衡曲轴旋转产生的离心惯性力，同时抵消部分活塞连杆组的往复惯性力矩。平衡重的外圆轮廓在设计时需要避让缸体曲轴箱的内部型腔，保证曲轴高速回转时不与缸壁、机油挡板发生运动干涉，三维装配阶段可通过运动仿真逐角度校验回转包络面的安全间隙。

　　油道布局是曲轴结构设计中不可忽略的细节，主轴颈与连杆轴颈内部通常钻设斜向连通的润滑油道，缸体主轴承供给的压力机油通过轴颈间隙进入油道，输送到连杆轴颈表面为连杆大头轴瓦提供润滑，建模时需保证油道孔的走向完全落在实体内部，孔口在轴颈表面的开口位置避开轴瓦的主承载区，防止油压泄漏。轴颈表面的粗糙度、圆角滚压强化区域在结构数模中可通过分区标注体现，这些工艺特征直接决定曲轴的疲劳寿命，量产工件多采用锻钢或高强度球墨铸铁材质，经热处理后轴颈表面淬火提升耐磨性。

　　后端法兰端面上均布螺栓孔，用于穿装飞轮固定螺栓，法兰外圆设置定位止口与飞轮中心孔配合，保证飞轮的回转同轴度；前端轴段加工有键槽与螺纹段，用于锁紧皮带轮、正时齿轮等驱动附件，轴端的油封配合面需满足密封粗糙度要求，防止机油从曲轴前后端渗漏。整套数模将各段轴的直径公差带、轴向定位台阶、圆角半径、配重轮廓全部参数化关联，修改行程、缸心距等核心参数时可快速重构曲拐位置与平衡重形状，在新机型开发阶段能够直接用于曲轴的动平衡校核、疲劳强度仿真以及与缸体、连杆、活塞组件的干涉检查，也可作为曲轴加工工艺编制、夹具设计的三维参照依据。结构上各曲柄臂的厚度沿轴向根据载荷分布差异化设置，中间承载区段的臂身强度冗余更高，两端轴段在满足附件安装需求的前提下尽量缩减尺寸，控制整机自重与转动惯量，让发动机的加速响应与运转平顺性达到设计预期。
