适配SIRCO M的车门安装固定支架结构

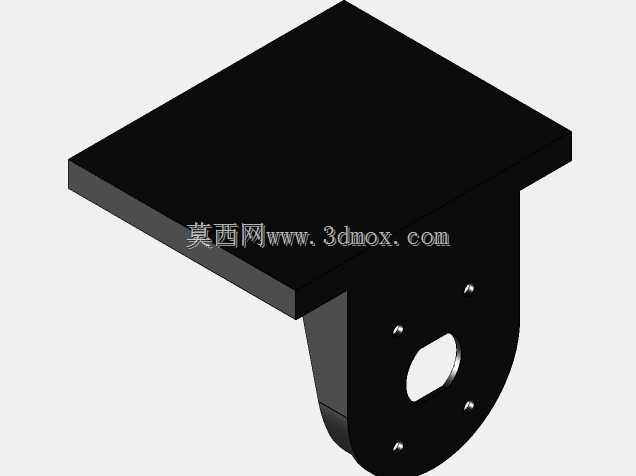

　　在工业柜体、特种车辆配套的隔离开关安装作业中，配套安装支架的结构合理性直接决定了开关本体的安装精度与长期使用稳定性，这款适配SIRCO M系列隔离开关的车门安装套件，就是针对侧装式开关的车门内嵌安装场景开发的专用固定构件。从结构设计逻辑来看，整个支架采用一体化折弯成型的钣金结构，上部为水平布置的方形安装平板，平板边缘做了微小的倒角处理，避免安装作业时锐边划伤操作人员，平板的平面度控制在0.1mm以内，保证和开关安装基面的完全贴合，不会出现局部翘曲导致的开关安装应力。下部为带圆弧过渡的垂直安装立板，立板和上部平板的折弯处采用了圆角过渡设计，避免折弯应力集中导致的支架长期使用变形，立板上预留了四个对称布置的螺丝固定孔，

　　孔位公差控制在±0.05mm，和车门内侧的预装螺柱完全匹配，安装时不需要额外扩孔或者调整位置，直接对位锁紧即可完成固定。立板中部开设了一个腰型过孔，这个孔位的设计是为了给开关的操作轴或者连接线缆留出穿过空间，孔的边缘做了翻边处理，一方面可以增强立板局部的结构强度，避免开孔位置出现应力变形，另一方面翻边的圆滑边缘可以避免穿过的线缆绝缘层被锐边割破，提升布线的安全性。从安装边界来看，上部平板的尺寸完全匹配SIRCO M系列隔离开关的底部安装尺寸，四个开关固定孔的位置和开关本体的安装脚完全对应，安装时开关可以直接贴合在平板上，通过螺丝从下往上锁紧，不需要额外加装转接板。垂直立板的安装孔位间距适配市面上主流的工业柜体柜门、

　　特种车辆电控舱门的内侧安装螺柱间距，不需要在车门上重新打孔，避免破坏车门的原有密封结构和结构强度。在实际应用场景中，这类安装支架主要用在需要将隔离开关直接固定在柜门内侧的场合，当柜门关闭时，开关本体处于柜体内部，操作手柄外露在柜门外侧，不需要打开柜门就可以完成开关的分合闸操作，同时支架的结构可以承受开关操作时的扭转力，长期频繁操作也不会出现支架松动、开关移位的问题。设计过程中充分考虑了安装的便捷性，整个支架没有多余的冗余结构，重量控制在合理范围内，安装时单人就可以完成对位和锁紧作业，不需要额外的辅助工装。支架的表面采用黑色喷塑处理，一方面可以提升钣金件的防锈耐腐蚀能力，适配工业现场多粉尘、多潮气的使用环境，

　　另一方面黑色的表面处理和大部分工业柜体、电控舱门的内饰颜色保持一致，安装后不会有突兀的视觉效果。从结构强度校核的角度来看，支架的板材厚度选用经过了承重测试，完全可以承载SIRCO M系列开关的整体重量，同时在开关分合闸操作的冲击力作用下，支架的变形量控制在允许范围内，不会因为长期操作导致固定螺丝松动。立板和上部平板的连接位置做了加强处理，虽然是一体化折弯结构，但在折弯内侧预留了微小的加强筋结构，不需要额外焊接加强件就可以保证连接位置的结构强度，减少了加工工序，也避免了焊接变形导致的平面度超差问题。在实际选型使用时，只需要确认配套的开关型号为SIRCO M系列，同时确认车门内侧的安装螺柱间距和支架立板的孔位匹配，就可以直接选用这款支架，不需要自行设计加工安装结构，大幅缩短电控系统的安装调试周期。支架的所有安装孔都采用了冲孔加工，孔壁光滑无毛刺，螺丝锁紧时不会出现卡滞或者滑牙的问题，安装后的连接可靠性更高。腰型过孔的尺寸经过优化，既可以满足操作轴和线缆的穿过需求，又不会因为开孔过大导致立板的结构强度下降，孔位的位置正好对应开关操作轴的伸出位置，安装后操作轴可以顺利穿过孔位和外侧的操作手柄连接，不会出现偏心卡滞的问题。
