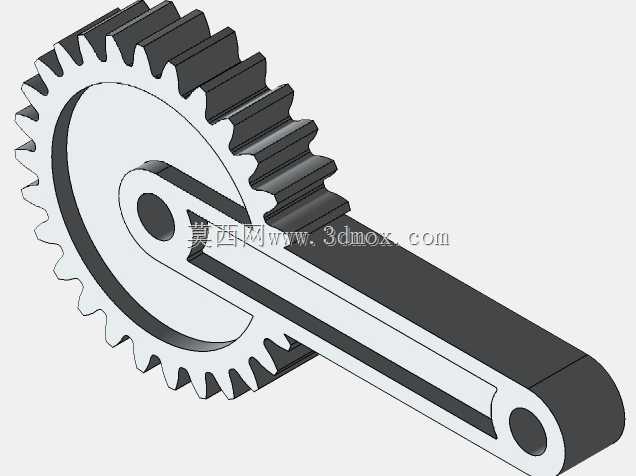

150mm规格齿轮连杆组合平扎构件

　　在轻工装配、小型工装夹具、手动传动作业场景中，这类带齿轮段的长连杆平扎构件是实现往复夹持、定距传动的核心执行零件，不同于常规一体式平口钳钳臂，该构件将齿轮传动段与连杆执行段做了一体化整合，省去了额外的齿轮与连杆连接销轴、键槽的装配环节，能有效降低小型手动工装的装配累积误差，提升传动过程的同步性。从结构设计逻辑来看，构件一端的渐开线圆柱齿轮段，齿形参数匹配常规模数的手动传动齿轮副，齿宽经过受力校核，能承受手动操作下的径向啮合力，不会出现手动施力时的齿形崩边、偏载磨损问题；齿轮中心的通孔为铰接定位孔，孔壁公差按基孔制间隙配合设计，适配标准圆柱销轴，装配后齿轮可绕固定销轴顺畅转动，无卡滞、旷量问题。从齿轮段延伸出的长连杆臂，

　　整体做了等截面矩形结构设计，臂身厚度与齿轮段齿根厚度保持一致，保证整体结构刚度的同时，避免了截面突变带来的应力集中问题，在手动夹持作业时，臂身承受的弯曲应力可均匀传递到齿轮段，不会在臂身与齿轮衔接位置出现断裂风险。连杆臂末端的通孔为执行端连接孔，用来装配夹持压头或者联动销，孔的中心距齿轮铰接孔的中心距为150mm，这个尺寸是经过作业空间校核的，既可以满足常规小型工件夹持的开口行程需求，也不会因为臂长过长导致手动操作时施力过大、臂身变形。构件的所有棱边都做了小圆角过渡处理，没有尖锐的加工毛刺，一方面是避免装配、使用过程中划伤操作人员，另一方面也能消除热处理环节的棱边应力集中问题，提升零件的整体疲劳强度。在实际应用中，

　　这类构件常被用在小型手动压接工具、桌面级工装夹具、简易往复传动机构中，比如线束端子压接钳的传动臂、小型文具装订设备的驱动连杆、实验室样品固定夹具的执行臂，依靠齿轮段与配套齿条或者齿轮的啮合，将手柄端的摆动力转化为连杆端的直线夹持动作，传动比稳定，操作时的手感一致性好，不会出现普通连杆机构传动死点的问题。设计过程中，齿轮段的齿形做了修缘处理，啮合时的入齿、退齿过程更顺畅，手动操作时不会有明显的顿挫感；连杆臂的上下表面做了平面度要求，安装配套的导向滑块时，可以保证滑动过程的直线度，不会出现偏磨、卡滞的情况。从安装边界来看，齿轮段的最大外圆直径决定了构件转动时的最小避让空间，安装时需要在齿轮啮合位置预留足够的齿侧间隙，

　　避免热胀冷缩或者加工误差导致的齿轮卡死；连杆臂的宽度尺寸决定了配套导向槽的开槽宽度，间隙控制在0.1-0.2mm之间，既可以保证滑动顺畅，也能控制横向旷量，保证夹持位置的精度。这类一体化结构的构件，相比分体式装配的齿轮加连杆结构，零件数量更少，装配工序更简单，整体的传动刚性更好，在小载荷手动作业场景下的使用寿命更长，不需要定期检查连接销轴的松动情况，日常维护成本更低。在建模过程中，齿形部分按照标准渐开线方程生成，保证齿形的啮合精度，连杆部分的特征与齿轮部分做了一体化布尔运算，衔接位置的圆角过渡自然，没有特征拼接的缝隙，完全符合实际加工的工艺要求，可以直接导出工程图用于铣削、线切割加工，不需要额外做工艺补正。
