ELHAND三相扼流圈工业电气组件结构设计

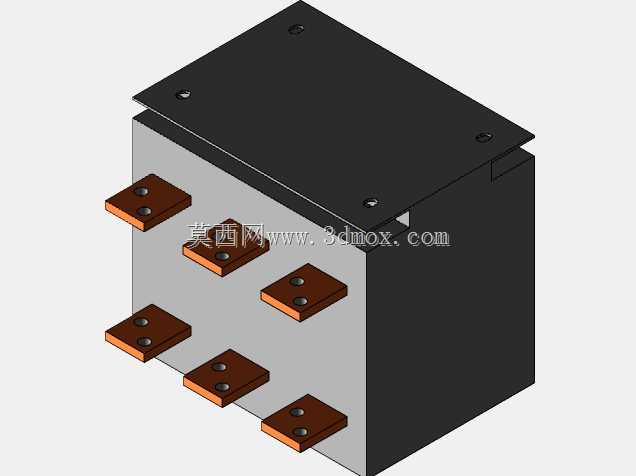

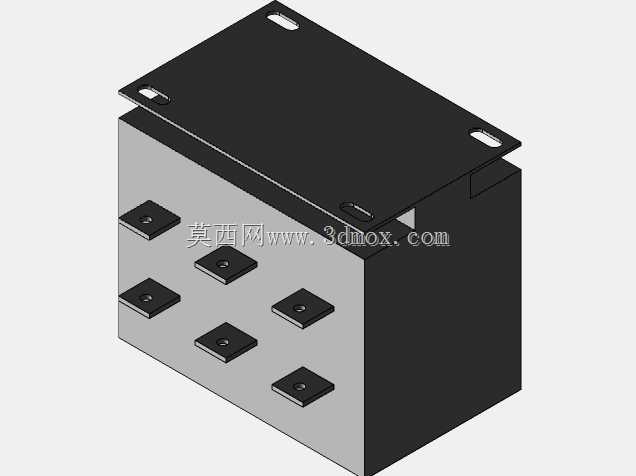

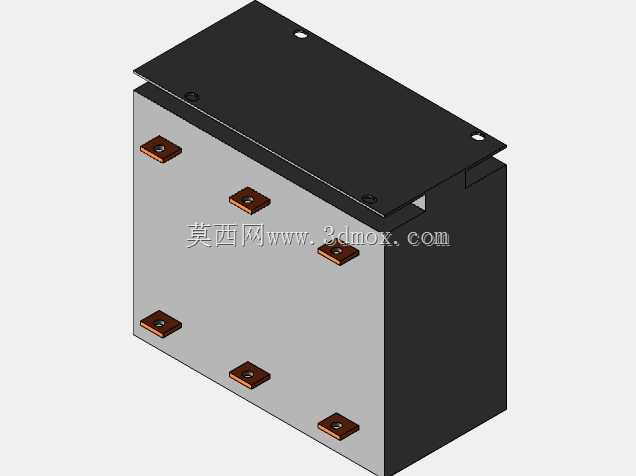

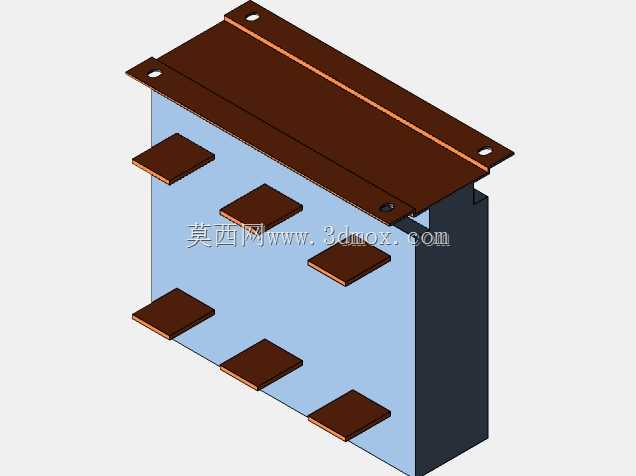

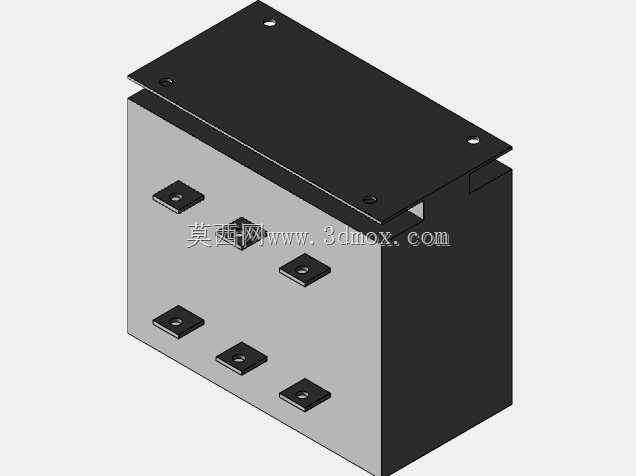

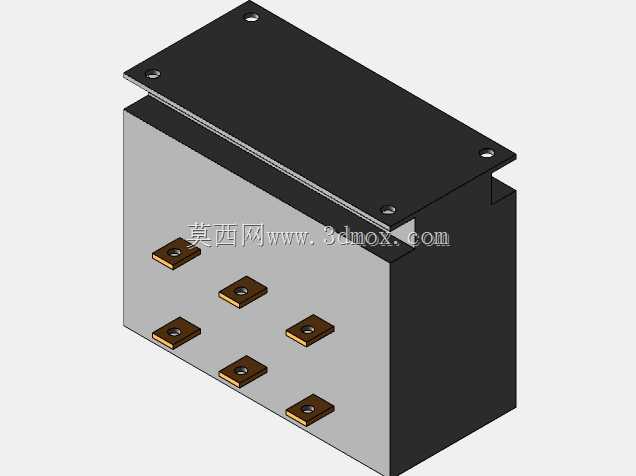

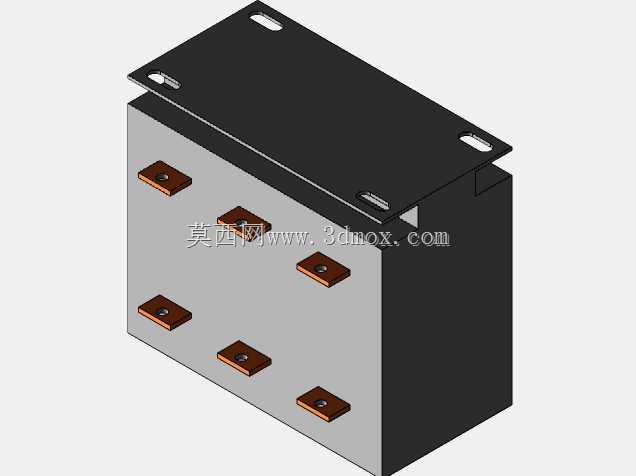

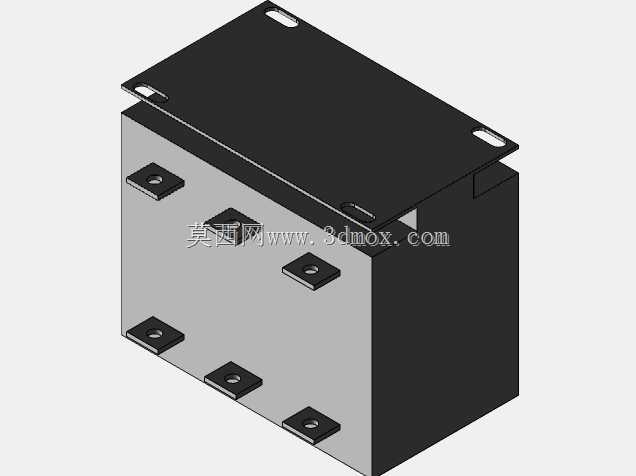

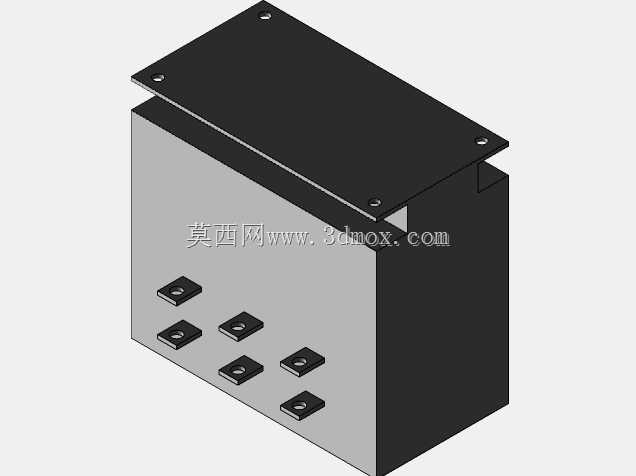

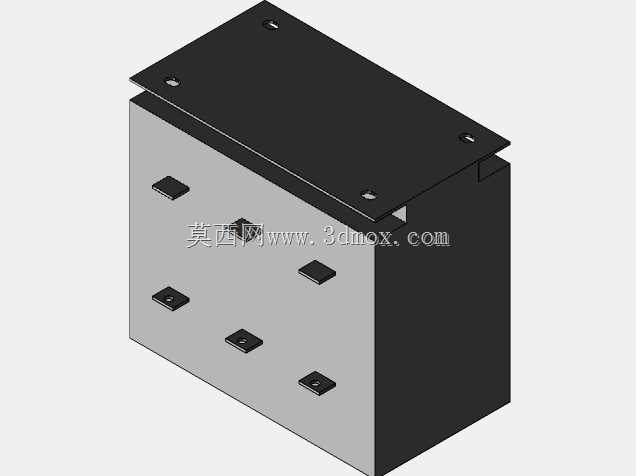

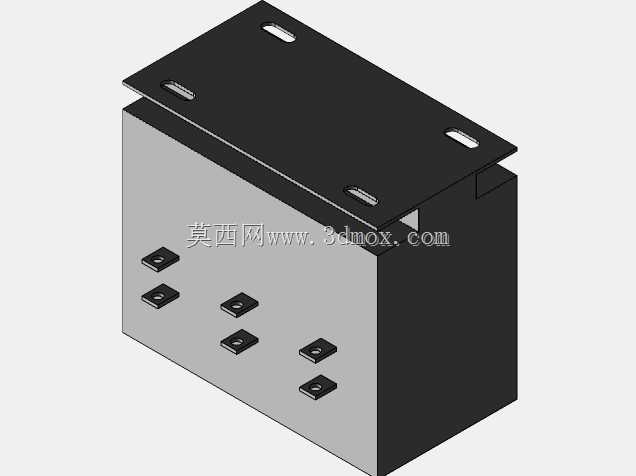

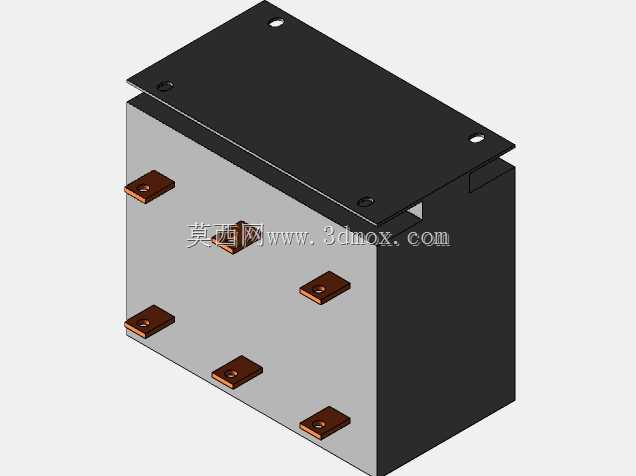

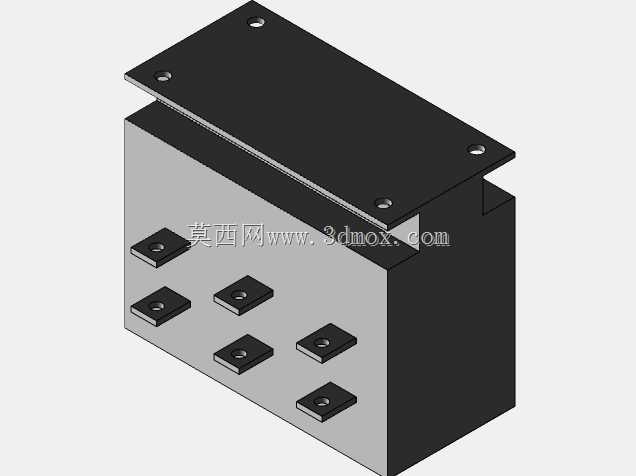

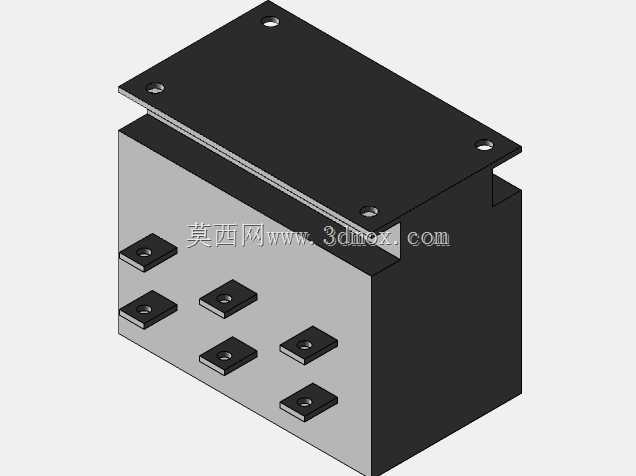

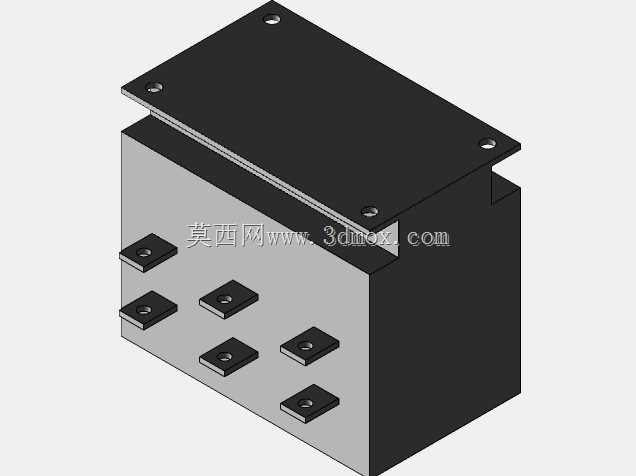

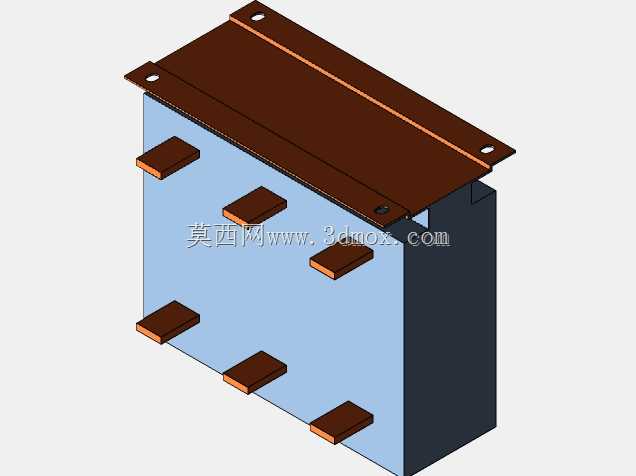

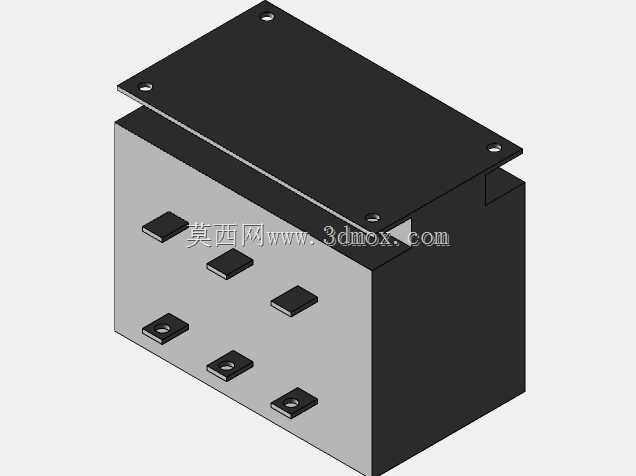

　　在工业低压配电、变频传动、伺服驱动系统的现场调试中，三相扼流圈是抑制电网侧谐波干扰、平滑电流波形、保护后端功率器件的核心无源组件，这款ELHAND结构的三相扼流圈，从安装适配性、接线可靠性、防护性能几个核心维度做了针对性的结构设计，适配多数工业柜体的安装空间要求。从外形结构来看，整体采用封闭式金属壳体设计，主体为方正的箱型结构，顶部盖板通过四角的沉头固定螺丝与侧围壳体锁紧，既可以形成完整的电磁屏蔽腔体，减少内部绕组对外的电磁辐射，也能阻挡车间环境中的粉尘、金属碎屑、少量飞溅液体侵入内部绕组，提升恶劣工业环境下的运行可靠性。壳体正面预留了两排共六个铜质接线端子，每相配置输入、输出两个端子，端子采用加厚紫铜排冲压成型，

　　表面做镀锡防氧化处理，每个端子上预留两个固定螺丝孔，可适配不同线径的铜缆压接端子锁紧，大电流工况下也能保证接触面积充足，避免接线处发热烧蚀的问题；端子排的排布间距符合电气安全间隙要求，不同相端子之间的爬电距离满足低压电气规范，无需额外加装绝缘隔弧板即可满足常规工业场景的绝缘要求。在安装边界设计上，壳体底部预留了标准的安装固定孔位，可直接通过螺栓固定在柜体安装梁或者安装底板上，整体外轮廓尺寸紧凑，不会占用过多柜内纵深空间，接线端全部朝向柜体正面的操作侧，后期现场接线、维护紧固时无需拆卸周边其他组件，直接在正面即可完成操作。设计过程中充分考虑了绕组的散热需求，壳体侧围与内部绕组骨架之间预留了足够的空气对流间隙，

　　顶部盖板与侧围的拼接处预留了细微的通风缝隙，设备运行时绕组产生的热量可以通过自然对流从缝隙散出，无需额外加装散热风机即可满足额定工况下的温升要求，减少了额外的故障点。从实际应用场景来看，这类三相扼流圈通常串接在变频器、伺服驱动器的电源输入侧，一方面可以抑制电网电压突变、操作过电压对功率模块的冲击，另一方面可以减少整流单元产生的谐波电流对电网的污染，降低同电网下其他精密电气设备的干扰风险；在大功率电机驱动回路中，也可以串接在电机输出侧，抑制长线传输产生的浪涌电压，保护电机绕组绝缘，延长电机使用寿命。结构设计阶段，针对工业现场常见的振动工况，壳体内部的绕组与铁芯组件全部通过绝缘固定件与壳体做刚性连接，接线端子与壳体之间做了防松结构设计，

　　长期在设备振动环境下运行也不会出现接线松动、组件移位的问题；壳体表面采用黑色静电喷塑处理，既提升了壳体的防锈耐腐蚀能力，也适配工业柜体内的常规配色风格，与其他低压电气组件的外观协调性更好。不同于开放式结构的扼流圈，这种封闭式结构的设计可以避免现场维护时人员误触带电接线端的风险，外壳的接地端子可以直接与柜体保护接地排连接，满足电气安全规范的防护要求；端子排的排布顺序按照三相相序做了对应标识，现场接线时可以快速对应相序，减少接错线的概率，降低现场调试的出错成本。
