汽车转向系统用拉杆球头结构设计

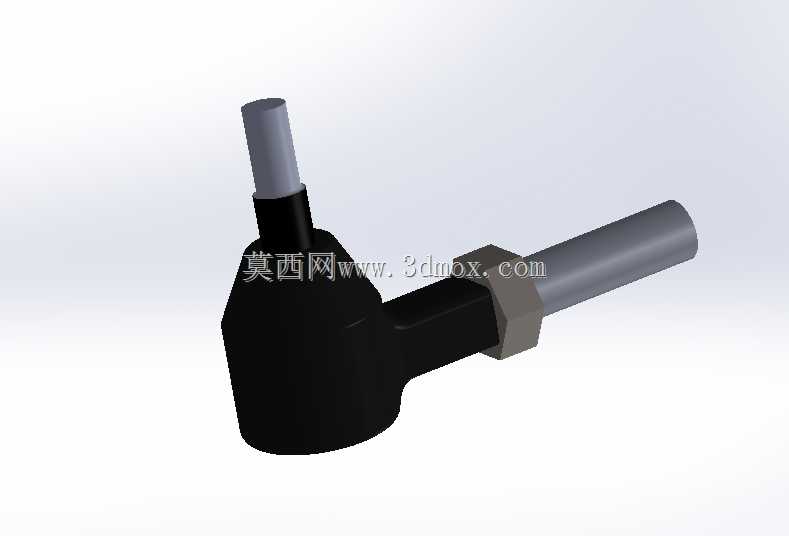

　　在汽车底盘转向系统的实际开发场景中，这类杆头部件是连接转向拉杆与转向节的核心传力构件，日常行驶过程中，车轮跳动带来的角度偏移、转向动作的力矩传递、路面颠簸产生的冲击载荷，都需要通过这个部件完成力与运动的传导，同时还要补偿悬架运动带来的空间位置偏差，避免转向卡滞、异响等问题出现。从结构设计逻辑来看，该部件采用球铰式核心结构，主体黑色壳体为球头销的容纳腔体，内部预留球头销的摆动空间，可实现多自由度的角度偏转，适配车轮上下跳动、转向时的多角度位移需求；侧方延伸的杆体带六角锁紧结构，用于和转向拉杆的内杆螺纹连接，六角结构可提供扳手夹持位，方便装配时施加规定扭矩，保证连接可靠性，避免车辆行驶过程中螺纹松脱引发转向失效。

　　垂直向上伸出的圆柱销段为球头销的安装端，用于插入转向节的锥孔或安装位，通过螺母锁紧后，可将转向拉杆的推拉动作传递给转向节，带动车轮完成转向动作。从安装边界来看，侧方杆体的外径、六角对边尺寸需要和匹配的拉杆内孔、装配扳手空间适配，垂直销段的直径、伸出长度要符合转向节安装座的孔位尺寸要求，壳体的外部轮廓不能和周边的悬架摆臂、制动管路、轮毂防尘罩等部件发生运动干涉，在车轮达到最大转向角、最大跳动行程时，整个部件的摆动范围要预留足够安全间隙，避免运动过程中出现磕碰磨损。设计过程中，壳体的壁厚需要根据额定转向载荷、冲击载荷做强度校核，球头销的材质通常选用调质合金钢，表面做硬化处理提升耐磨性能，壳体和球头之间的润滑腔预留润滑脂存储空间，

　　可降低长期使用过程中的磨损量，延长部件使用寿命；外部的密封结构需要阻挡泥水、沙尘进入球铰摩擦面，避免磨粒磨损导致的松旷问题。实际装车验证阶段，需要针对该部件做往复摆动疲劳测试、拉拔强度测试、泥水密封测试，模拟不同路况下的载荷工况，确保在整车全生命周期内，部件不会出现断裂、松旷、密封失效等问题。这类部件的建模过程中，需要重点还原球头的球面配合精度、螺纹段的公称尺寸、六角结构的对边对角尺寸、各段轴径的同轴度要求，装配时的干涉检查需要覆盖悬架全行程、转向全角度的极限位置，确保各相邻部件之间的最小间隙满足设计规范，避免实车装配后出现运动干涉。不同于普通的刚性连接构件，这类带球铰功能的杆头需要同时兼顾传力强度和摆动灵活性，

　　过紧的配合会导致转向沉重，过松的配合会导致转向虚位大、高速行驶方向盘抖动，因此球面的配合公差、润滑结构的设计、预紧弹簧的参数匹配都是设计过程中的核心要点，建模时需要将这些配合面的尺寸公差、形位公差要求在三维模型中做对应标注，方便后续加工、装配环节的精度管控。在底盘平台化开发过程中，这类杆头的接口尺寸可以根据不同车型的轮距、转向梯形参数做适配调整，球头的摆动角度范围、额定承载能力可以根据车型的整备质量、悬架行程做针对性优化，在保证通用化率的同时满足不同车型的性能需求。
